5. Электродвигатели вентилятора
44
PNEG-708-RU Башенная зерновая сушилка - электрическая
Выполните разводку (1, 3 или 4) электродвигателей вентилятора в
соответствии с размерами сушилки
1.
Определите, где будет выходить кабелепровод для каждого электродвигателя вентилятора из
блока питания и выбейте отверстия в блоке питания для кабелепровода (размером от 1" до 2 1/2"
в зависимости от размера электродвигателя). Установите кабельные вводы Myers. Для 3 или 4
сушилок проложите кабелепроводы максимально близко друг к другу (насколько позволяют
хомуты). Это позволит оставить пространство для других кабелепроводов 1/2", которые будут
выходить из блока питания в дальнейшем.
ПРИМЕЧАНИЕ. Кабелепровод и фитинги для электродвигателя вентилятора показаны на
ПРИМЕЧАНИЕ. Фотографии фитингов в увеличенном масштабе показаны на
2. Установите корпусы LB на обратной стороне блока питания и проложите кабелепровод к верхней
части сушилки.
3. Вверните кабелепровод в порт электродвигателя и проложите его или загерметизируйте в
сушилке. Установите уплотнение от кабелепровода электродвигателя вентилятора к
электродвигателю вентилятора. Это позволит регулировать крепление электродвигателя.
4.
Протяните провода и заделайте. Оберните разъемные болтовые соединения изоляционной
лентой, а затем лентой с мастикой. Используйте инструкции производителя в руководстве и схему
разводки на паспортной табличке электродвигателя.

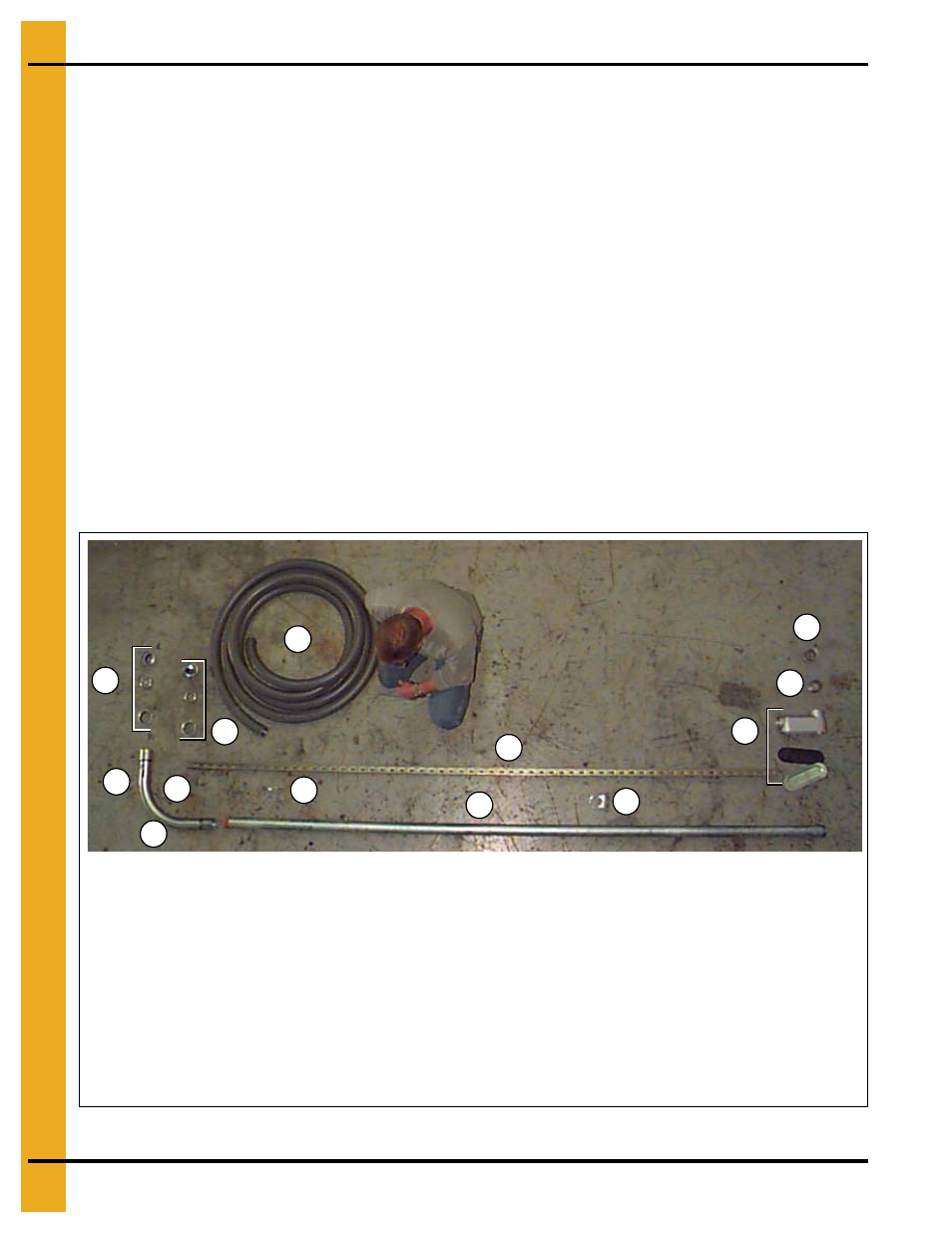

Рисунок 5C Электрические фитинги электродвигателя вентилятора
C
A
B
D
G
F
K
E
I
L
H
J
I
A. Кабельный ввод (Myers)
B. Кабелепровод с закрытым штуцером
C. Корпус LB с прокладкой и крышкой
D. Хомуты для кабелепровода, RA
E. Хомут для кабелепровода
F. Элемент из швеллеров (перфорированный) (обрежьте до необходимой длины)
G. Металлический промежуточный резьбовой кабелепровод (обрежьте до необходимой длины)
H. Угловая муфта, 90°
I. Муфты кабелепровода
J. Раструбная муфта
K. Герметичный гибкий кабелепровод (обрежьте до необходимой длины)
L. Разъем 45°, герметичный кабелепровод
