6. Воздушные переключатели
50
PNEG-708-RU Башенная зерновая сушилка - электрическая

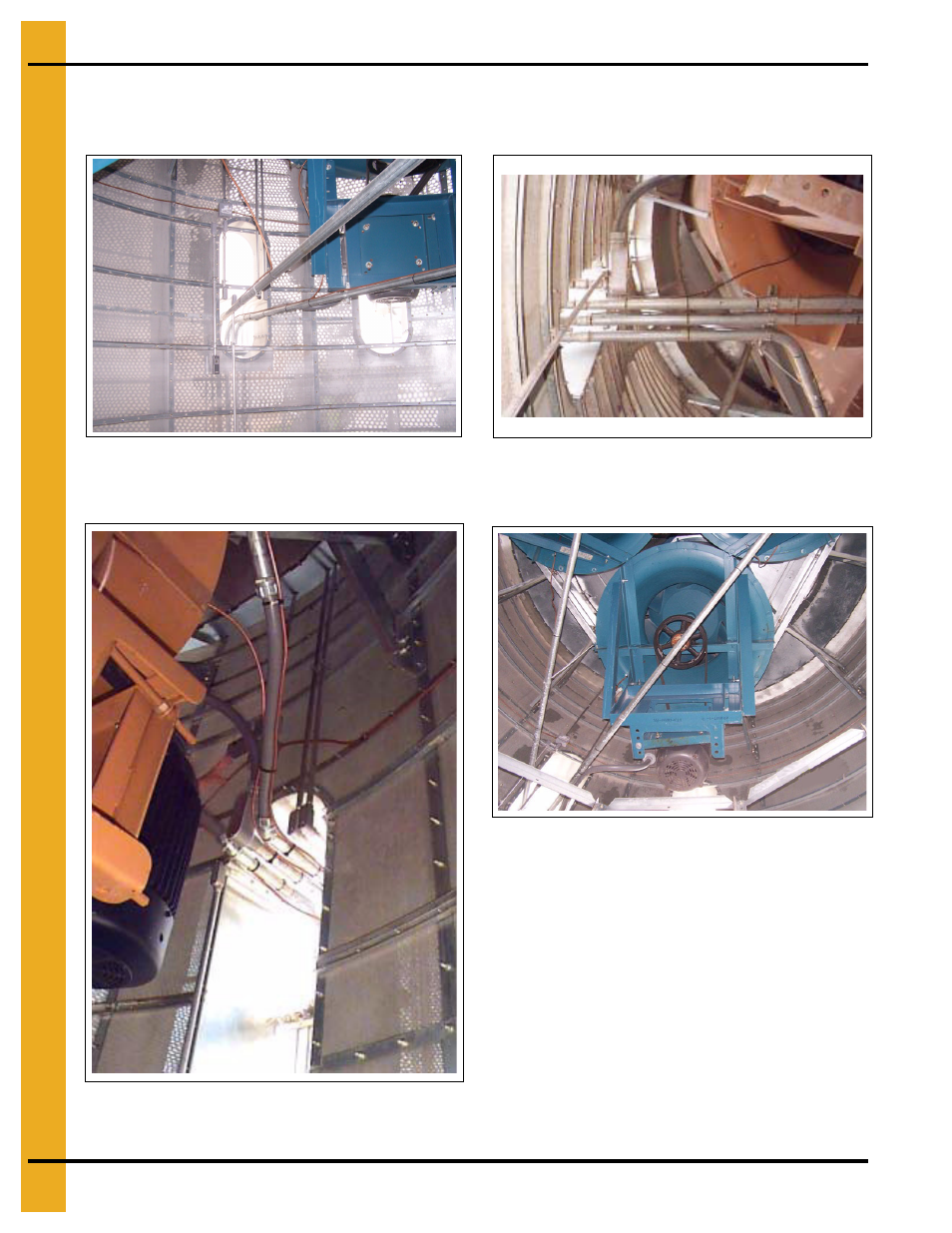

Пример - Разводка электродвигателей вентиляторов и трубопровода
воздушного переключателя, установленных в сушилке
Рисунок 6B
Левая сторона Вид - Разводка
электродвигателей вентиляторов и установленного
трубопровода воздушного переключателя.
Рисунок 6C
Правая Вид - Разводка электродвигателей
вентиляторов и установленного трубопровода воздушного
переключателя.
Рисунок 6D
Левая сторона Вид - Разводка
электродвигателей вентиляторов и установленного
трубопровода воздушного переключателя
.
Рисунок 6E
Заслонка наружного воздуха с электроприводом
башенной сушилки. Если смотреть вверх, стоя на крышке пола
дозирующего устройства. Каждый кабелепровод
электродвигателя вентилятора предусматривает
установленный и надежно закрепленный медный трубопровод
воздушного переключателя.
