PNEG-708-RU Башенная зерновая сушилка - электрическая
12. Линия подачи топлива
Схемы, комментарии к разводке и т. д.
см. в приложениях
Установка линий подачи топлива (природный газ или жидкий
пропан)

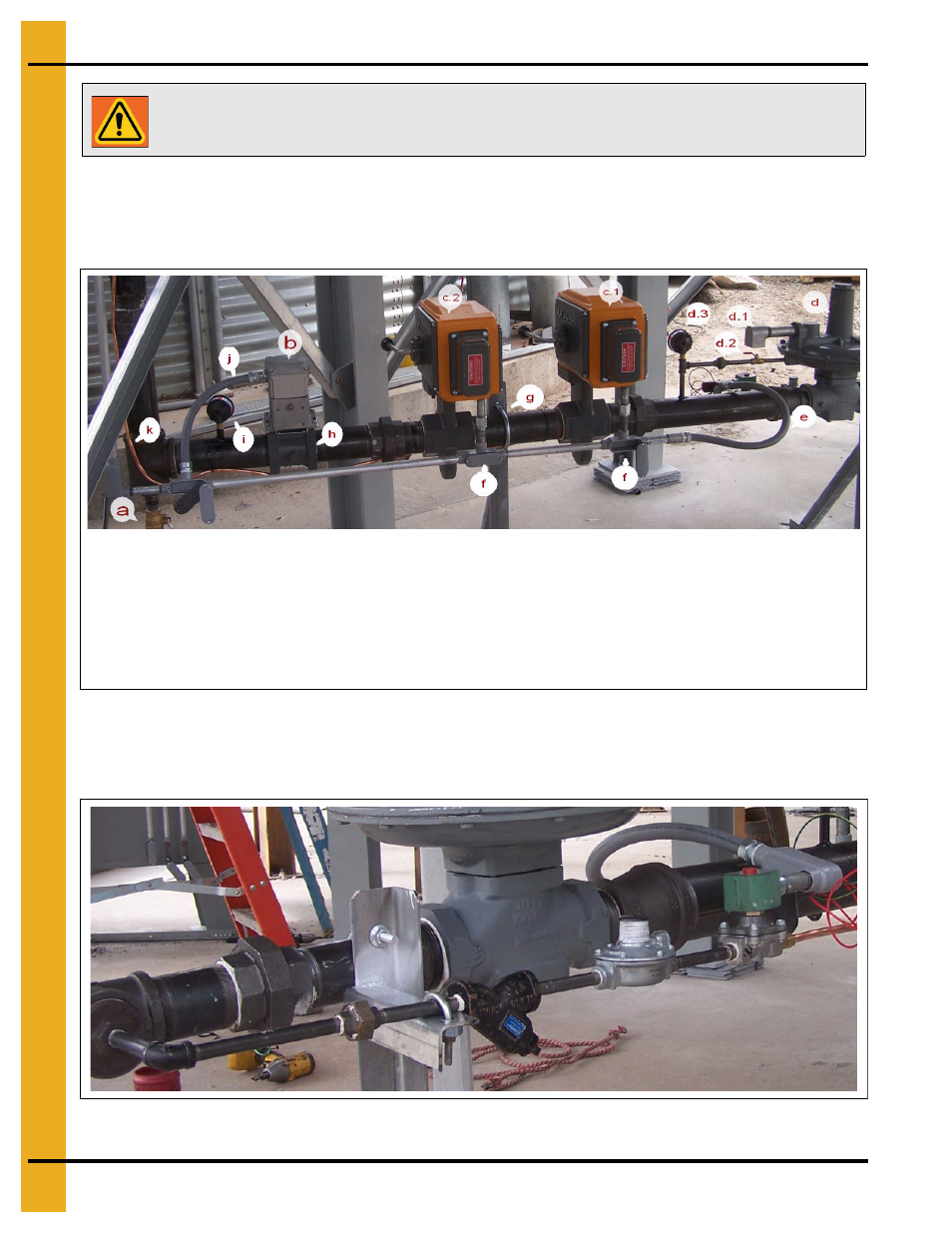

Рисунок 12A Линия подачи топлива
Все используемые линии подачи топлива всегда должны предусматривать небольшой наклон в
направлении латунного отсечного клапана (называется “A”). Перед завершением установки
проверьте уровень отсечных клапанов Maxon.
Рисунок 12B Коммунальная управляющая линия
ВНИМАНИЕ! Важные меры предосторожности:
Монтаж всех электросистем должен осуществляться квалифицированными
специалистами.
A. Шаровой клапан, топливный трубопровод / клапан
слива трубопровода
B. Моделирующий привод
C1. Восходящий поток / основной клапан Maxon
C2. Нисходящий поток / дополнительный клапан Maxon
D. Регулятор
D1. Вентиляционное отверстие регулятора
D2. Перепускной клапан регулятора
D3. Дюймовая шкала регулятора
E. Гибкий кабелепровод управляющего электромагнита
F. Тройниковое соединение кабелепровода 1/2" к клапану Maxon
G. 1 из 2 хомутов U-образных болтов, фиксирующих линию подачи
топлива
H. Дисковый поворотный клапан CV
I. Дюймовая шкала
J. Гибкий кабелепровод 1/2" к моделирующему приводу Honeywell
K. Медный трубопровод 3/8" управляющей линии подачи топлива
