7. Электродвигатель дозирующего устройства
56
PNEG-708-RU Башенная зерновая сушилка - электрическая

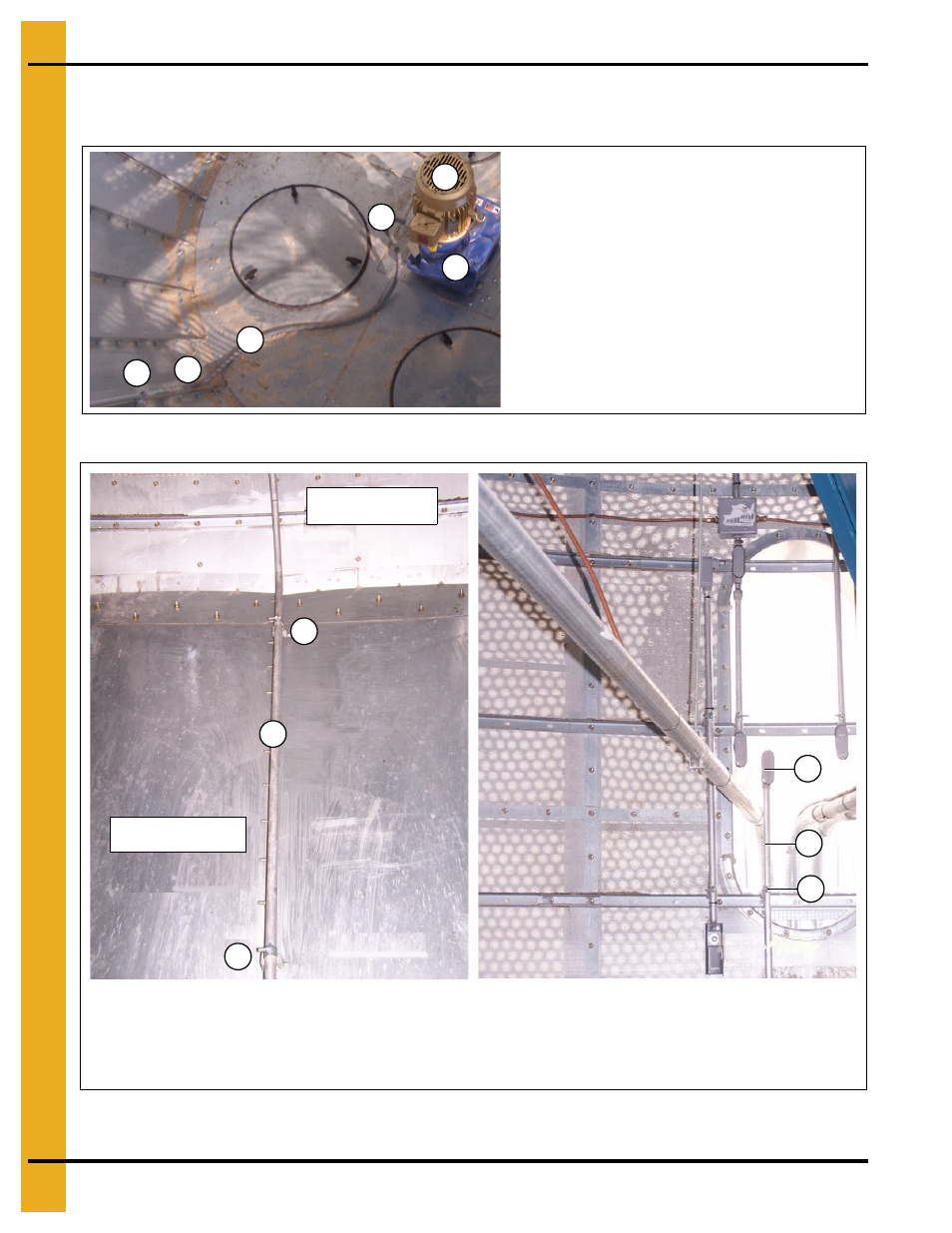

Пример 2 - разводка дозирующего устройства разгрузки
(сушилка показана после эксплуатации) (продолжение)
Рисунок 7G Под внутренними мостками вокруг платформы на уровне дозирующего устройства.
Рисунок 7H Под внутренними мостками вокруг платформы, вниз к листу внутренней стенки и далее к
листу внутреннего бункера. Изменение на "герметично" и "подключено к двигателю".
Кабелепровод, установленный на дозирующее
устройство разгрузки вдоль внутренней стенки бункера
со следующими фитингами.
A. Двигатель выгрузки
B. Редуктор разгрузки
C. Герметичный фитинг с установленными
редукторными шайбами 3/4" - 1/2"
D. Гибкий герметичный кабелепровод
E. Уплотнение соединений жесткого кабелепровода
F. Уменьшенные хомуты и зажимы балки,
использующиеся для фиксации кабелепровода на
внутреннем бункере.
A
C
B
D
E
F
A. Хомуты кабелепровода 1/2" и зажимы балки,
использующиеся для фиксации кабелепровода на
внутреннем бункере.
B. Алюминиевый кабелепровод 1/2".
A. Соединение кабелепровода LB 1/2"
B. Алюминиевый кабелепровод 1/2"
C. Уменьшенный хомут и зажим балки для фиксации
кабелепроводов.
A
A
B
Стенка внутренней
шахты сушилки
Лист внутреннего
бункера
A
B
C
