PNEG-708-RU Башенная зерновая сушилка - электрическая
49
6. Воздушные переключатели
Установите медный трубопровод 3/8" для воздушных переключателей
ПРИМЕЧАНИЕ. Медный трубопровод 3/8" - это тот же трубопровод, использующийся для управляющей
линии подачи топлива.
1.
Проложите медный трубопровод 3/8" в порт электродвигателя - по одному для каждого вентилятора.
2. Протяните медный трубопровод 3/8" в вентилятор, не пересекая верхнего края расходомера на впуске
вентилятора (закруглен внутри вентилятора).
3. Закрепите хомутом медный трубопровод 3/8" внутри каждого вентилятора в центральной точке и на
нижнем крае расходомера.
4. Проложите медный трубопровод 3/8" от каждого вентилятора к блоку питания вдоль кабелепровода
электродвигателя соответствующего вентилятора. Зафиксируйте с помощью замков для проволоки.
5. Используя латунные фитинги, привинтите медный трубопровод 3/8" к фитингам сбоку блока питания.
Медный трубопровод 3/8" воздушного переключателя должен быть установлен надлежащим образом
в соответствии с инструкциями, чтобы разрежение/вакуум фиксировало воздушный переключатель в
закрытом положении внутри основного распределительного щита. (Данные переключатели
настраиваются предварительно и не требуют регулировки.)
Он, в свою очередь, подает сигнал на компьютер о получении всех необходимых на данном этапе
сигналов безопасности и о правильности работы вентиляторов.

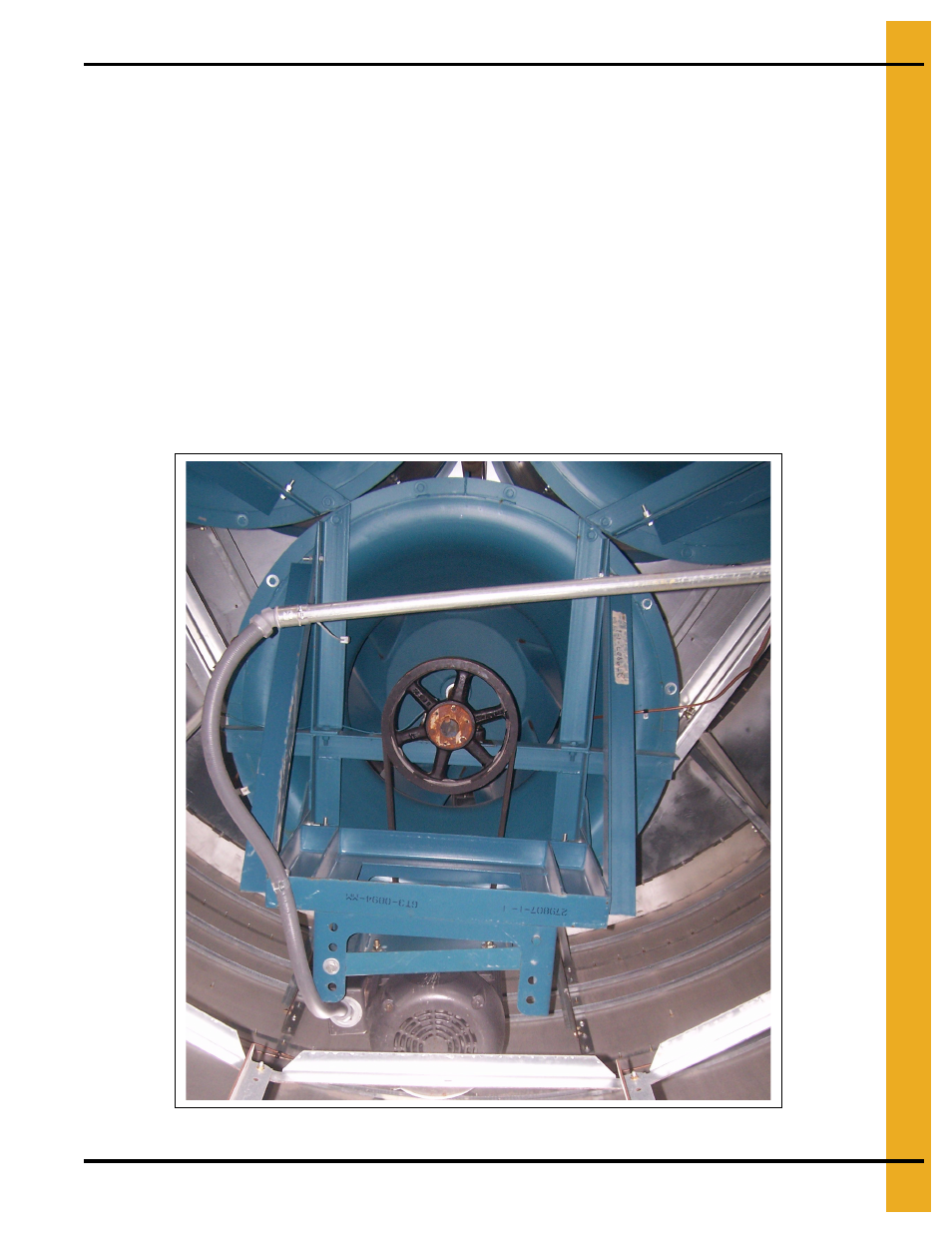

Рисунок 6A
Трубопровод воздушного переключателя должен выступать не более чем на 1" - 2" над верхней частью расходомера.
