12. Линия подачи топлива
104
PNEG-708-RU Башенная зерновая сушилка - электрическая
Пример - разводка топливного трубопровода (продолжение)

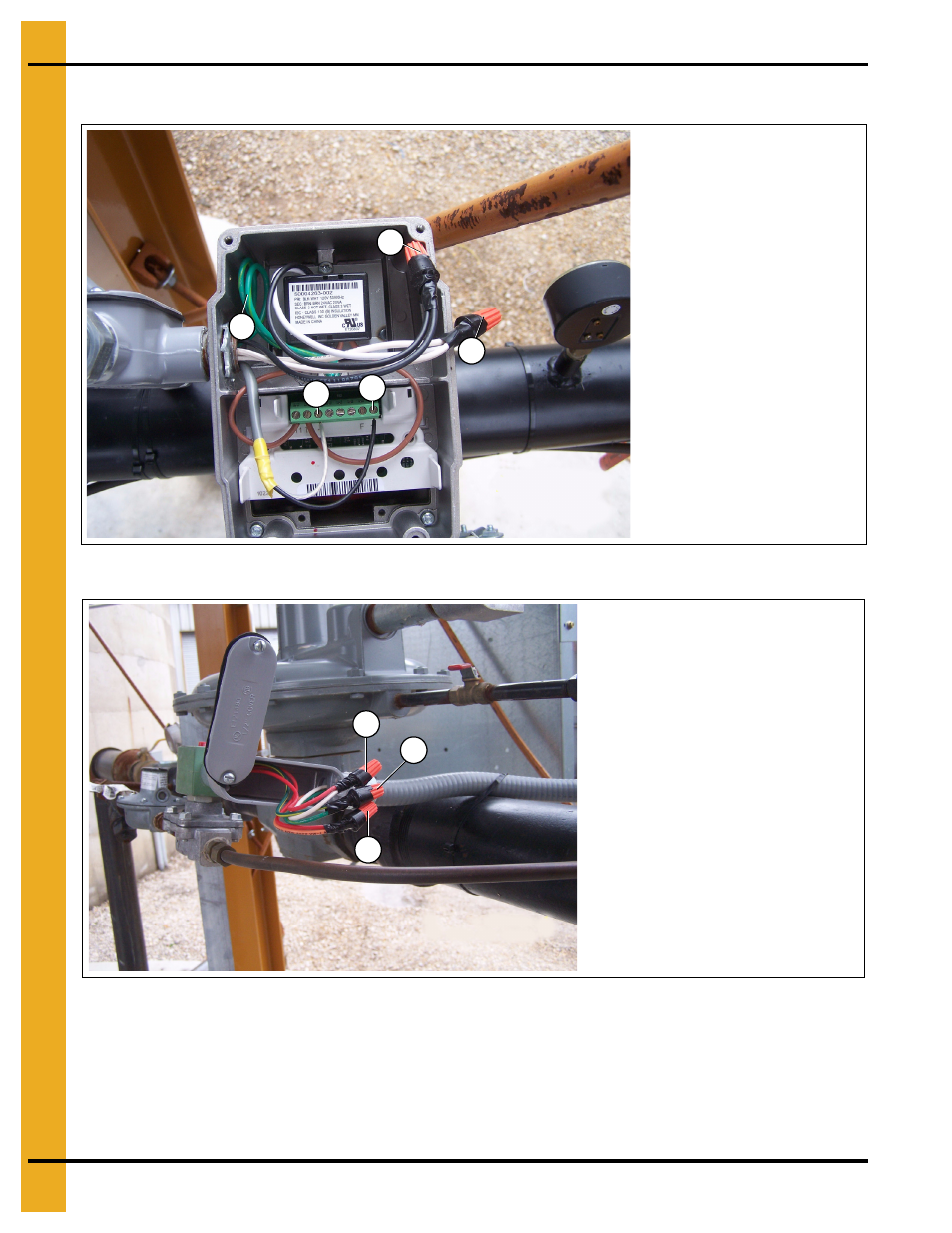

Рисунок 12X Разводка электродвигателя Modutrol
Рисунок 12Y Разводка управляющего электромагнитного клапана 120 В
A. 4-20 (-) отрицательный =
белый, экранированный.
B. 4-20 (+) положительный =
черный, экранированный.
C. 16 калибр L-1 = черный.
D. 16 калибр L-2 = белый.
E. 18 калибр, "масса" = зеленый
с желтой полосой.
C
D
E
B
A
A. От клапана = красный к белому = L-2
B. Провода "массы" фиксируются вместе
C. От клапана = красный к оранжевому =
505
A
B
C
