12. Линия подачи топлива

98

PNEG-708-RU Башенная зерновая сушилка - электрическая

Линия подачи топлива - демонстрационные изображения в
увеличенном масштабе (продолжение)

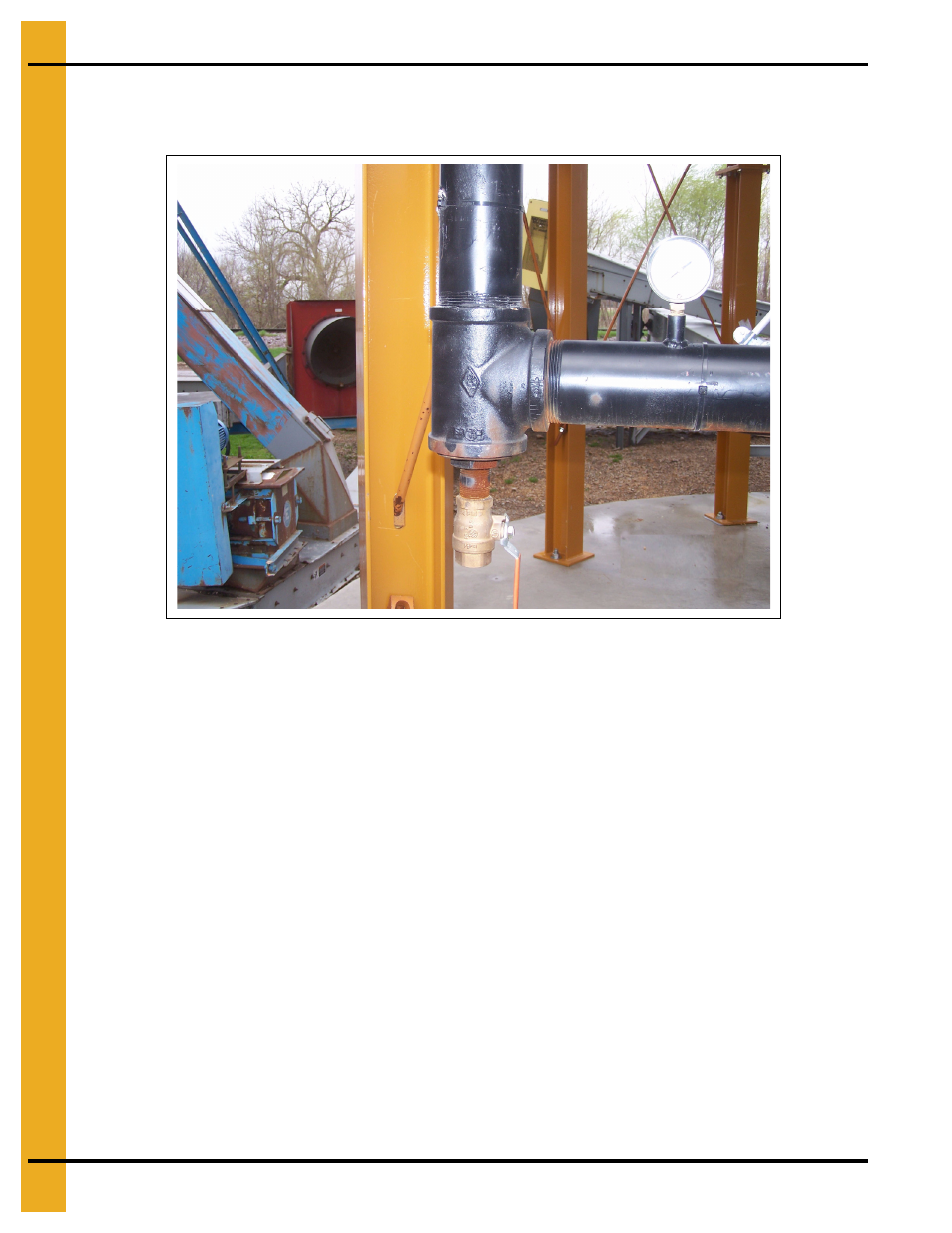

Рисунок 12I

ПРИМЕЧАНИЕ. Данный отсечной шаровой клапан всегда должен быть открыт, когда сушилка

выключена.

Управляющая линия подачи топлива

ПРИМЕЧАНИЕ: Медный трубопровод 3/8" , использующийся для управляющей линии подачи

топлива, также используется для воздушных переключателей.

1. Подсоедините управляющую линию подачи топлива к латунному обжимному фитингу 3/8" на

управляющей линии подачи топлива.

(см. рисунок 12G.)

2. Проложите медную управляющую линию подачи топлива 3/8" вверх вдоль топливного

трубопровода, через порт сушилки над линией подачи топлива.

(См. рис. 12C на стр. 95.)

3. Просверлите отверстие 1/2" (за топливным трубопроводом) через соединительный лист

вентилятора (пол горелки).

(См. рис. 12E на стр. 96.)

4. Проложите управляющую линию подачи топлива вверх к точке соединения на управляющей секции

горелки (привяжите проволокой к коллектору горелки).

(См. рис. 12F на стр. 96.)

5. Подсоедините управляющую линию подачи топлива к точке соединения на управляющей

секции горелки с помощью латунного обжимного фитинга 3/8".

(См. рис. 12F на стр. 96.)

ПРИМЕЧАНИЕ. Закрепите проволокой управляющую линию подачи топлива вдоль топливного

трубопровода внутри и снаружи сушилки.
