4. Обзор и планирование
PNEG-708-RU Башенная зерновая сушилка - электрическая
37
Примеры планирования выбивных элементов
Указания
1. Вся электропроводка сушилки выходит
через выбивные элементы из нижней
части блока питания с его обратной
стороны.
2. Заранее рассчитайте необходимое
количество, размер выбивных элементов
и расстояние между ними.
3. Выбивные элементы должны быть
расположены максимально близко друг к
другу. Проложите кабелепроводы строго
вверх к сушилке. ПРИМЕЧАНИЕ.
Старайтесь не допускать перегибов
кабелепроводов.
4. Аккуратно нанесите метки и просверлите
выбивные элементы.
5. В блоке питания установите защищенный
от атмосферных воздействий кабельный
ввод Myers (к каждому отверстию
кабелепровода для защиты проводов).

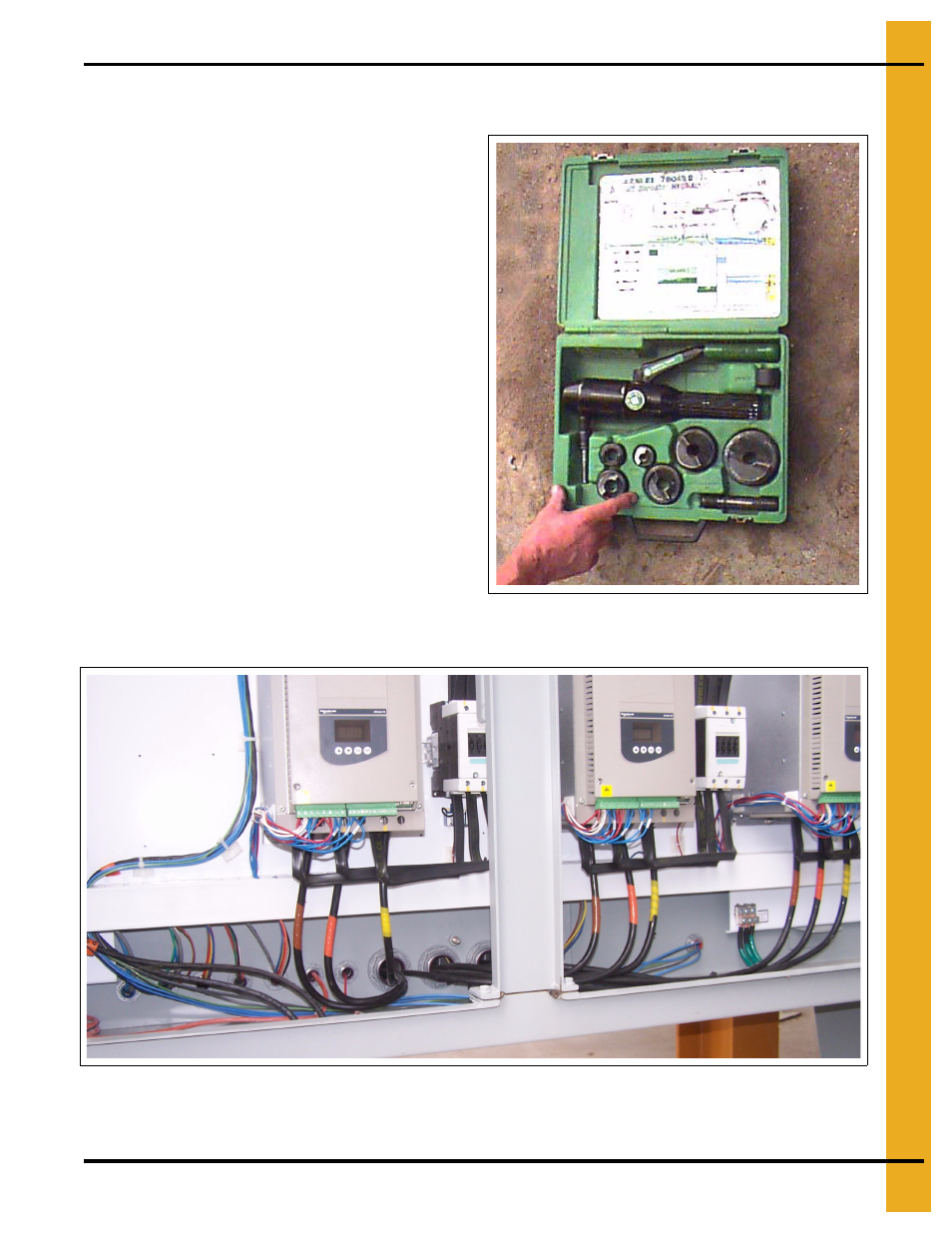

Рисунок 4U Комплект пробойников с
гидроприводом с диаметром насадок 1/2" - 2".
Рисунок 4V Вид блока питания изнутри - с установленными на выбивные элементы кабельными вводами
Myers.
