12. Линия подачи топлива
PNEG-708-RU Башенная зерновая сушилка - электрическая
101
Управляющая линия подачи топлива (продолжение)

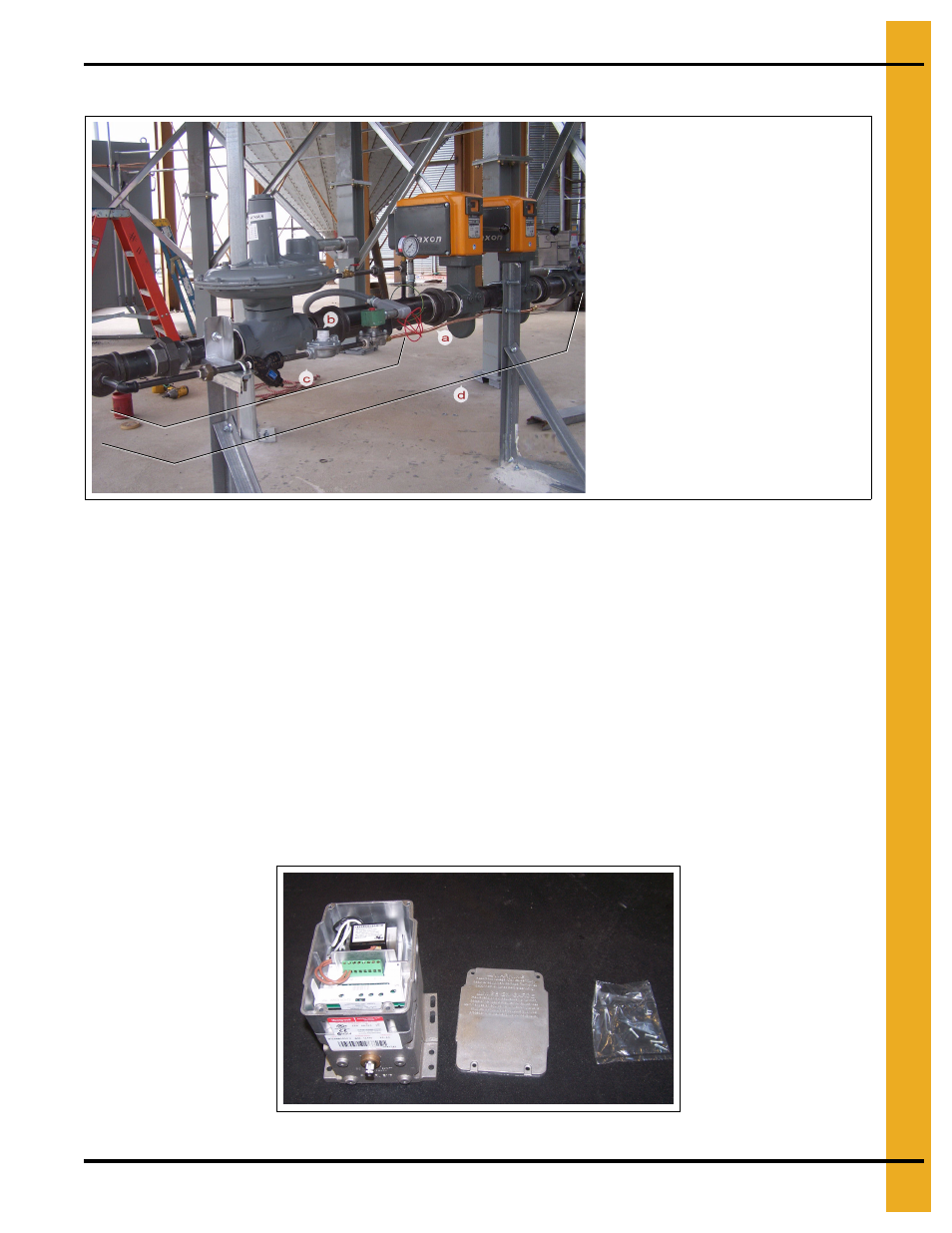

Рисунок 12P
Разводка топливного трубопровода
Используйте один кабелепровод 1/2" для разводки управляющего электромагнита, газовых клапанов Maxon*
и электродвигателя Modutrol
.
1. Определите, где кабелепровод для разводки топливного трубопровода выходит из блока питания и
выбейте отверстие для кабелепровода 1/2". Установите кабельный ввод Myers.
2. Установите корпус LB на обратной стороне блока питания и проложите кабелепровод к верхней части
ближайшей ножки сушилки.
3. Проложите кабелепровод вокруг сушилки, фиксируя его на каждой ножке с помощью хомута 1/2".
4. Установите корпус LB 1/2" и проложите кабелепровод вниз по ножке сушилки, ближайшей к топливному
трубопроводу, после чего проложите гибкий кабелепровод к топливному трубопроводу.
5. Подсоедините кабелепровод к управляющему электромагниту, клапанам Maxon и электродвигателю
Modutrol.
6. Сгруппируйте и протяните провода.
См. Приложение C, полевые заметки на стр. 118
и 119
.
Рисунок 12Q
Электродвигатель Modutrol, крышка и крепежные приспособления для крышки поставляются в комплекте.
A. Медный управляющий трубопровод
3/8".
B. Сетчатый фильтр управляющей
линии, регулятор, управляющий
электромагнит.
C. Управляющая секция.
D. Секции топливного трубопровода 4".
ПРИМЕЧАНИЕ. Линия фиксировалась
с помощью U-обра-
зного болта 1/2".
