7. Электродвигатель дозирующего устройства
54 PNEG-708-RU Башенная зерновая сушилка - электрическая

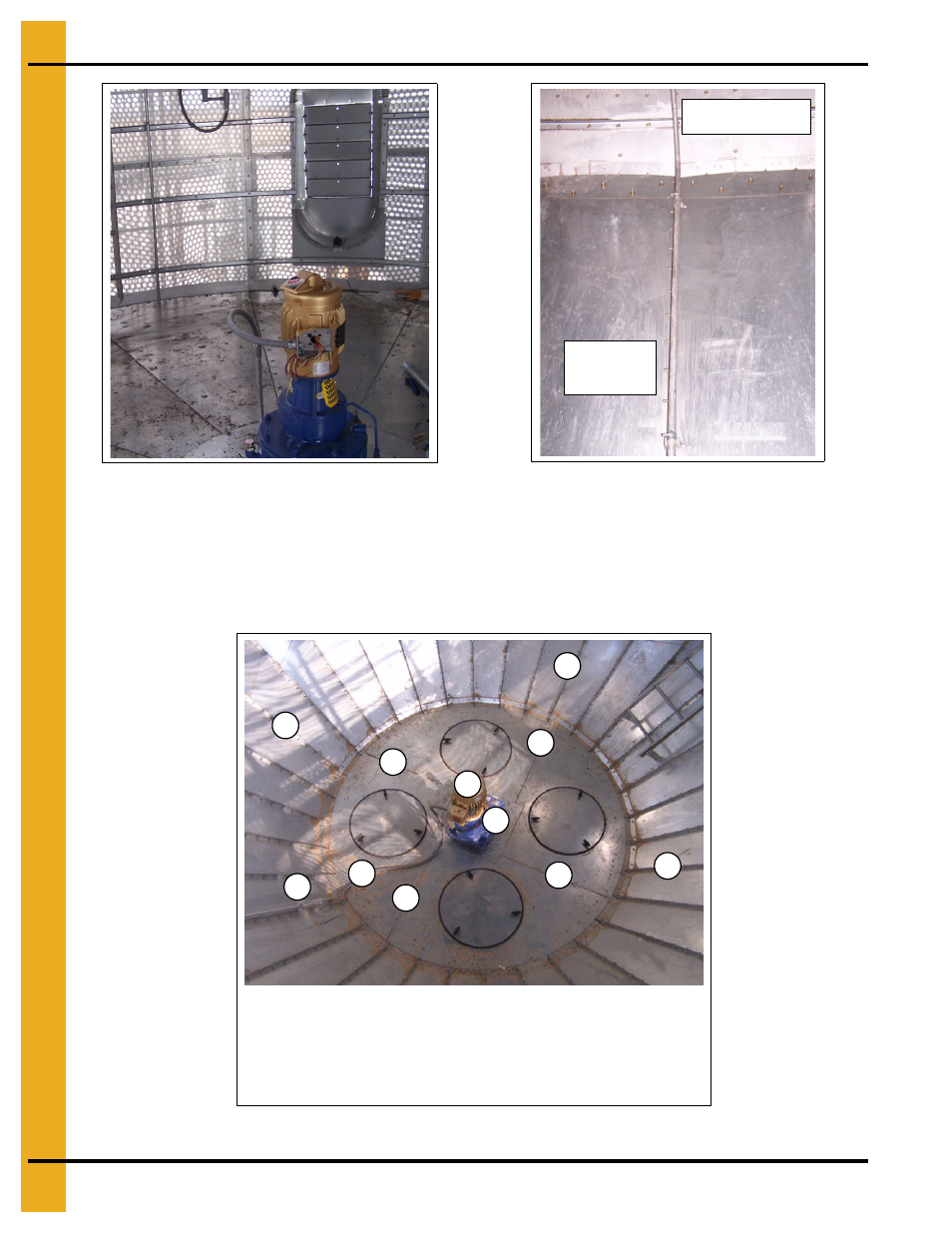

Рисунок 7B Стандартные варианты установки
кабелепровода для системы разгрузки Zimmerman.
Рисунок 7C Система разгрузки с кабелепроводом
GSI, кабелепровод входит в порт и опускается
вниз к полу дозирующего устройства. Затем
подсоедините короткое уплотнение к
электродвигателю.
Пример 1 - компоненты дозирующего устройства разгрузки
Рисунок 7D Установленный электродвигатель дозирующего устройства
Стенка внутренней
шахты сушилки
Лист
внутреннего
бункера
A. Приводной вал дозирующего устройства
B. Коробка передач дозирующего устройства
C. Четыре (4) моментных рычага
D. Бункер - внутренняя стенка
E. Кабелепровод электродвигателя дозирующего устройства
D
D
D
E
C
C
C
C
A
B
E
