11. Воспламенитель и датчик пламени
PNEG-708-RU Башенная зерновая сушилка - электрическая 89
7. Установите воспламенитель и датчик пламени (с резиновыми чехлами) на точки крепления на
горелке.
ПРИМЕЧАНИЕ. После запуска сушилки выполните необходимые регулировки датчика
пламени.

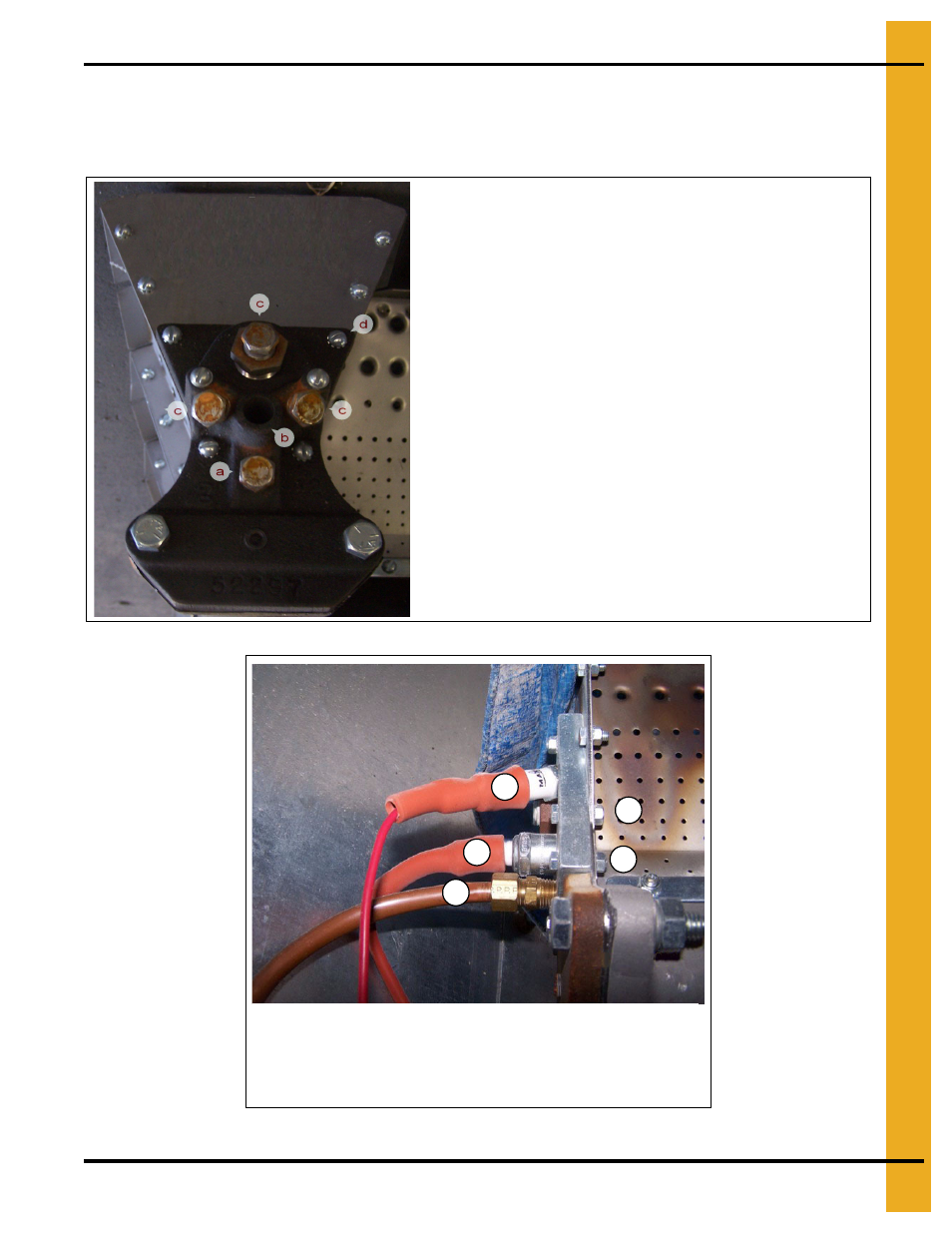

Рисунок 11E Подсоединенный к управляющей секции
Рисунок 11F Крупный план управляющей секции.
A. Отверстие Maxon для 3/8" для латунного обжимного фитинга,
использующегося для управляющей линии подачи топлива.
B. Прилагающийся порт Maxon для установки свечи зажигания.
C. Также предусмотрено 3 порта для монтажных целей датчика пламени.
D. Провод "массы" функции обнаружения пламени на данном этапе
можно закрепить на крепежных приспособлениях.
A. Установленный контактный датчик пламени Maxon
B. Установленная свеча зажигания Maxon
C. Обжимной фитинг 3/8" и 3/8" НД Медный трубопровод, установленный
на прилагающуюся концевую пластину горелки Maxon.
D. Расположение провода "массы" 16 калибра. (Объединен с проводом
функции обнаружения пламени.)
A
B
C
D
D
