11. Воспламенитель и датчик пламени
PNEG-708-RU Башенная зерновая сушилка - электрическая
93

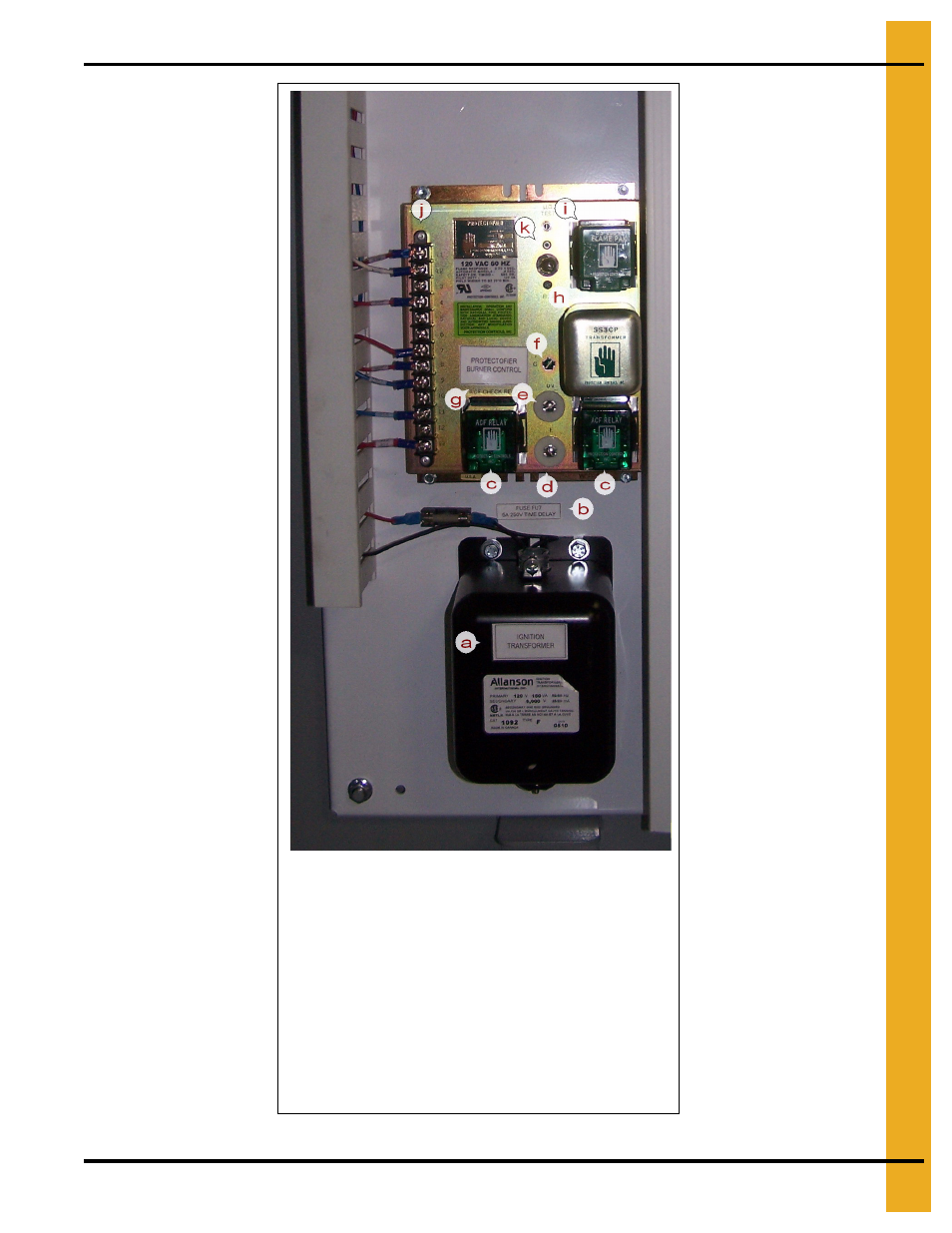

Рисунок 11O Провода датчика пламени к клемме E устройства контроля пламени.
A. Трансформатор зажигания.
B. Время тока 5 А.
C. Реле ACF.
D. Винт клеммы, используйте для заделки контактного датчика
пламени Maxon.
E. Винтовой вывод UV для датчика ультрафиолета работающей
на жидком топливе горелки Maxon.
F. Винтовой вывод, к данной точке возвращаются все провода
"массы".
G. Устройство контроля пламени, регуляторы горелки
(выделите.)
H. Управляющий трансформатор для обнаружения пламени.
I. Реле системы пламени.
J. Винтовые выводы с индикацией вскрытия.
K. Индикатор подтверждения/включения и отверстие для
проверки.
