4. Обзор и планирование
22 PNEG-708-RU Башенная зерновая сушилка - электрическая
Краткие сведения по установке (продолжение)
6. Трубопровод воздушного переключателя (один на каждый вентилятор)
(Используйте медный трубопровод 3/8" - аналогичный трубопровод используется для
управляющей линии подачи топлива.)
Воздушные переключатели устанавливаются в блок питания на заводе.
Латунные разъемы для трубопровода воздушного переключателя устанавливаются сбоку
блока питания на заводе перед отправкой. (Латунные соединения устанавливаются со
стороны, противоположной блоку управления.)
Для облегчения установки воздушные переключатели пронумерованы. Проложите
трубопровод воздушного переключателя для каждого вентилятора от его латунного разъема
с наружной стороны блока питания к вентилятору. Обвяжите проволокой трубопровод
воздушного переключателя на кабелепроводе электродвигателя вентилятора в точке его
прохождения через порт электродвигателя к вентилятору. Продлите трубопровод воздушного
переключателя вверх внутри вентилятора не более чем на 1" - 2" от верхней части
расходомера. Трубопроводы воздушных переключателей должны быть подключены к такому
же номеру на стартере электродвигателя.

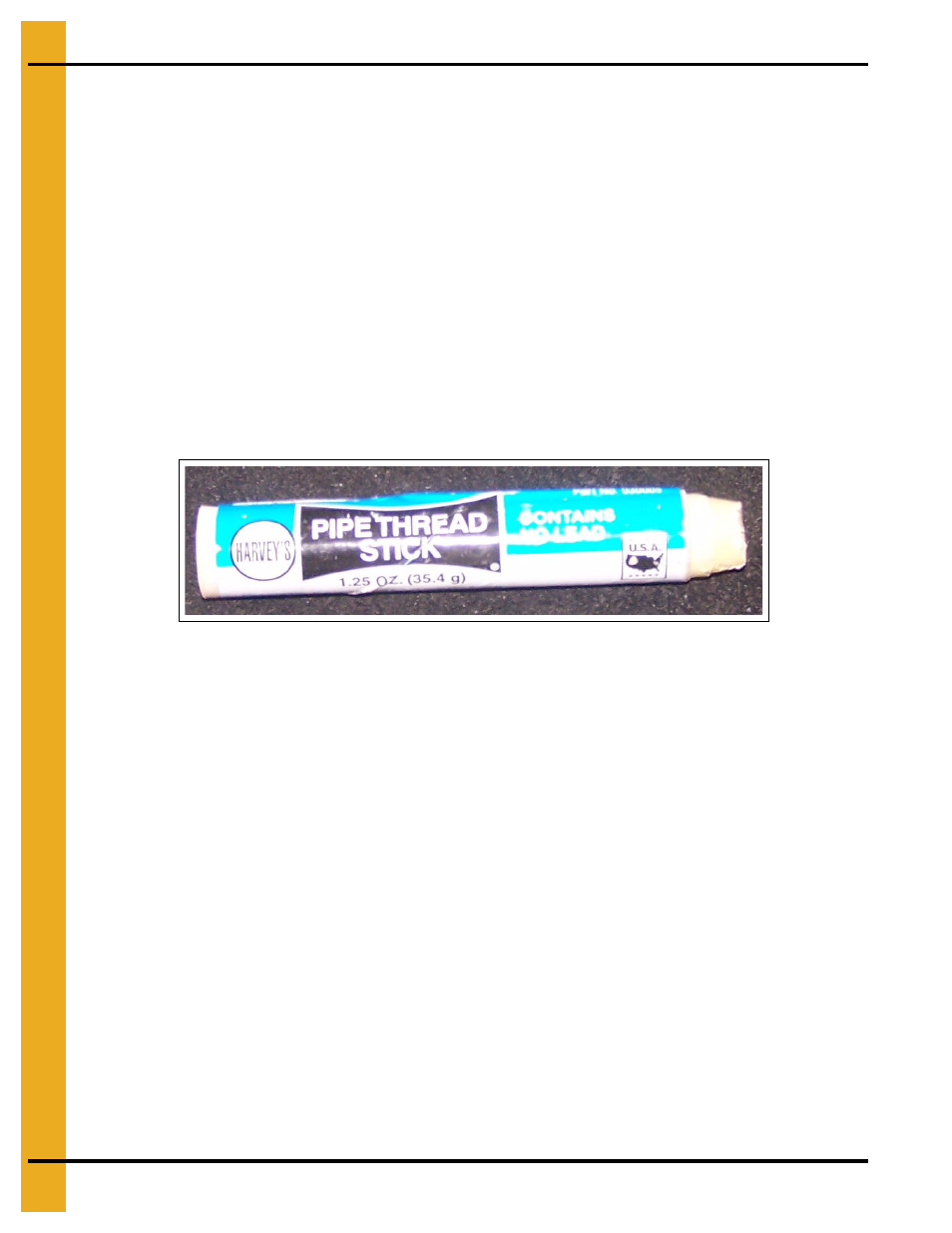

Рисунок 4A
ПРИМЕЧАНИЕ. Для всех резьбовых соединений требуется соответствующий герметик.
7. Дозирующее устройство разгрузки (используйте кабелепровод 1/2")
Во время монтажа сушилки дозирующее устройство разгрузки устанавливается под малой
холодильной камерой сушилки у разгрузочного бункера.
Проложите кабелепровод от обратной стороны блока питания по верхней стороне сушилки
(параллельно другим кабелепроводам) к порту сушилки. Вверните кабелепровод в порт
электродвигателя сушилки и проложите вдоль пола малой холодильной камеры.
(Кабелепровод должен находиться максимально близко к стенке сушилки.) Закрепите
хомутами кабелепровод вдоль внутреннего бункера и проложите его к дозирующему
устройству разгрузки.
Подключите провода дозирующего устройства сушилки к инверторному приводу в блоке
питания в точках подключения U, V и W.
8. Верхние границы в помещении (перегрев) (с медными капиллярными трубками),
регулируемый термостат верхнего предела камеры (перегрев), датчик температуры в
камере (RTD)* (подключите все три (3) к одному кабелепроводу 1/2".)
Проложите кабелепровод от обратной стороны блока питания по верхней стороне сушилки
(параллельно другим кабелепроводам) к порту сушилки (обычно - порт электродвигателя).
Вверните кабелепровод в сушилку и проложите над портом электродвигателя. Установите
верхние границы в помещении и регулируемый термостат верхнего предела камеры над
портом электродвигателя. (Внутри малой холодильной камеры сушилки.)
