5. Электродвигатели вентилятора
48 PNEG-708-RU Башенная зерновая сушилка - электрическая
Пример - электродвигатели вентилятора, подключенные к блоку питания
ПРИМЕЧАНИЕ. Специальный комплект 380 В перем. тока для первой на Украине башенной
сушилки 10K.

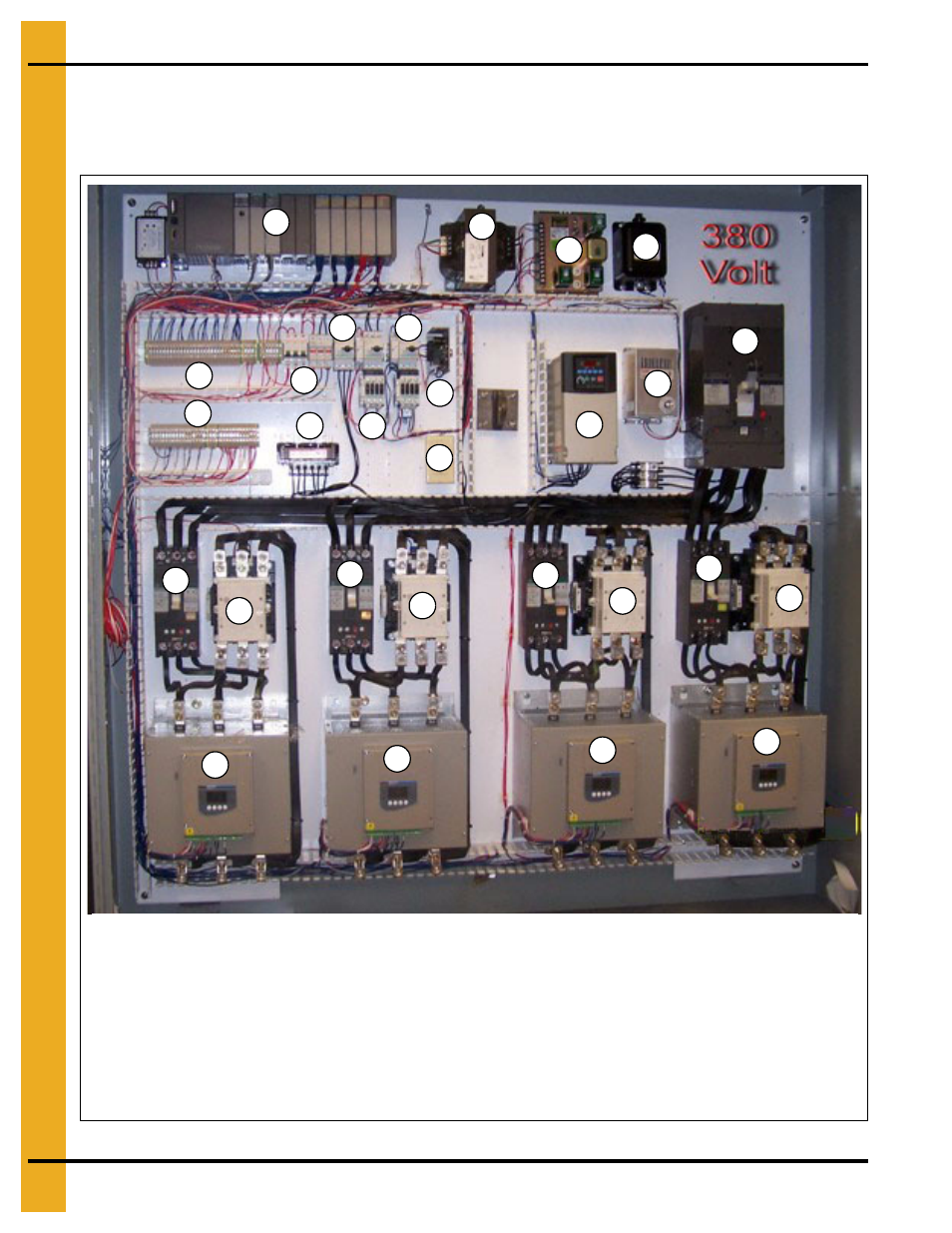

Рисунок 5M Вид блока питания изнутри
A
B
C D
H J
E
E
G
F I
K
L
M
N
O
R
Q
Q Q
R
R
R
Q
P
P
P
P
A. ПЛК
B. Трансформатор
C. Устройство контроля пламени
D. Трансформатор зажигания
E. Выполненные по месту концевые заделки клеммной
колодки
F. Линейный реактор
G. Питание устройства аварийной защиты
H. Дозирующее устройство разгрузки, стартер
электродвигателя
I. Стартер/контактор электродвигателя конвейеров влажного
зерна
J. Стартер/контактор электродвигателя конвейеров сухого
зерна
K. Датчик важности, источник питания 12 В пост. тока
L. Розетка (только для осуществления проверок)
M. Регулируемый привод Power flex для устройства
дозирования
N. Панель нагревателя
O. Главный рубильник
P. Плавный пуск электродвигателя вентилятора
Q. Стартер/размыкатель электродвигателя вентилятора
R. Перепускной контактор стартера электродвигателя
