4. Обзор и планирование
PNEG-708-RU Башенная зерновая сушилка - электрическая 35
Примеры планирования кабелепровода (длина 10',
диаметр 1/2", 1" и 2 1/2") (продолжение)

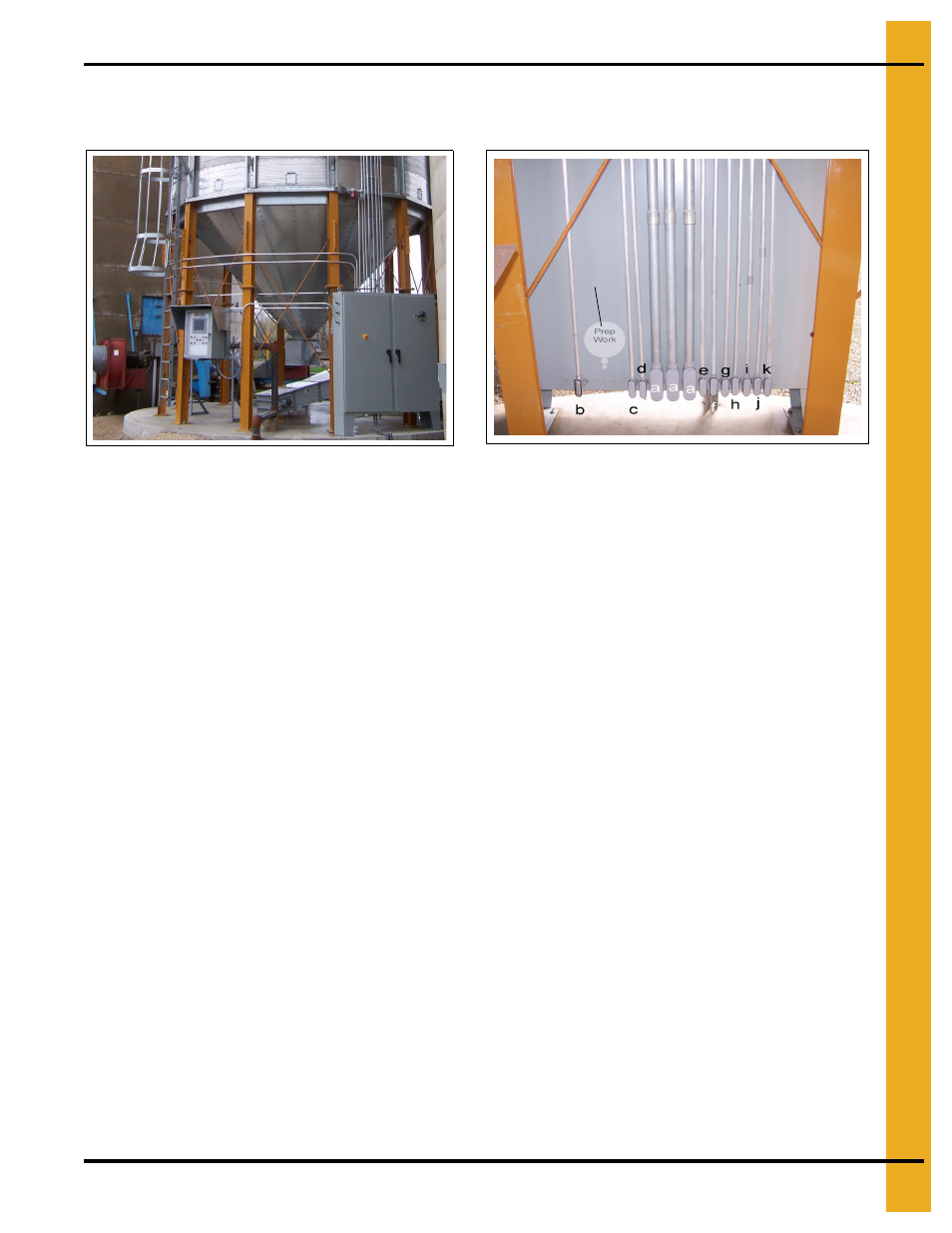

Рисунок 4Q Вид спереди - кабелепровод
установлен на сушилку с 4 вентиляторами.
Рисунок 4R Вид сзади - кабелепровод установлен
на сушилку с 3 вентиляторами.
На все сушилки устанавливается десять (10) кабелепроводов 1/2" - три
(3) наружных и пять (5) внутренних
Наружные кабелепроводы к верхней части сушилки:
1. Наружный верхний, средний и нижний верхние границы принимает 1. (См. “H” на рис. 4R .)
2. Верхний и нижний дозатор и GT RTD принимает 1. (См. “J” на рис. 4R .)
3. Датчик влажности влажного зерна (если применимо) принимает 1. (См. “I” на рис. 4R .)
Прочие наружные кабелепроводы:
1. Панель оператора принимает 1 (предпочтительно два (2)). (См. “K” на рис. 4R .)
2. Линию подачи газа и управляющую линию подачи топлива принимает 1. (См. “B” на рис. 4R .)
3. Фонари рабочего освещения, индикатор сигнализации и звуковой сигнал принимает 1. (См. “G”
на рис. 4R .)
4. Датчик влажности сухого зерна (если применимо) принимает 1. (См. “I” на рис. 4R .)
5. Один кабелепровод к электрическим компонентам линии подачи топлива.
Внутренние кабелепроводы обычно представляют собой кабелепроводы 4 1/2" и соответствующие
кабелепроводы электродвигателя вентилятора:
1. Кабелепровод датчика пламени. (См. “E” на рис. 4R .)
2. Кабелепровод провода зажигания. (См. “F” на рис. 4R .)
3. Дозирующее устройство разгрузки. (См. “D” на рис. 4R .)
4. Внутренняя верхняя граница, регулируемая верхняя граница в камере и датчик температуры
в камере RTD. (См. “C” на рис. 4R .)
5. Кабелепроводы электродвигателя вентилятора варьируются от 1 до 4. (См. “A” на рис. 4R .)
