12. Линия подачи топлива
100
PNEG-708-RU Башенная зерновая сушилка - электрическая
Управляющая линия подачи топлива (продолжение)

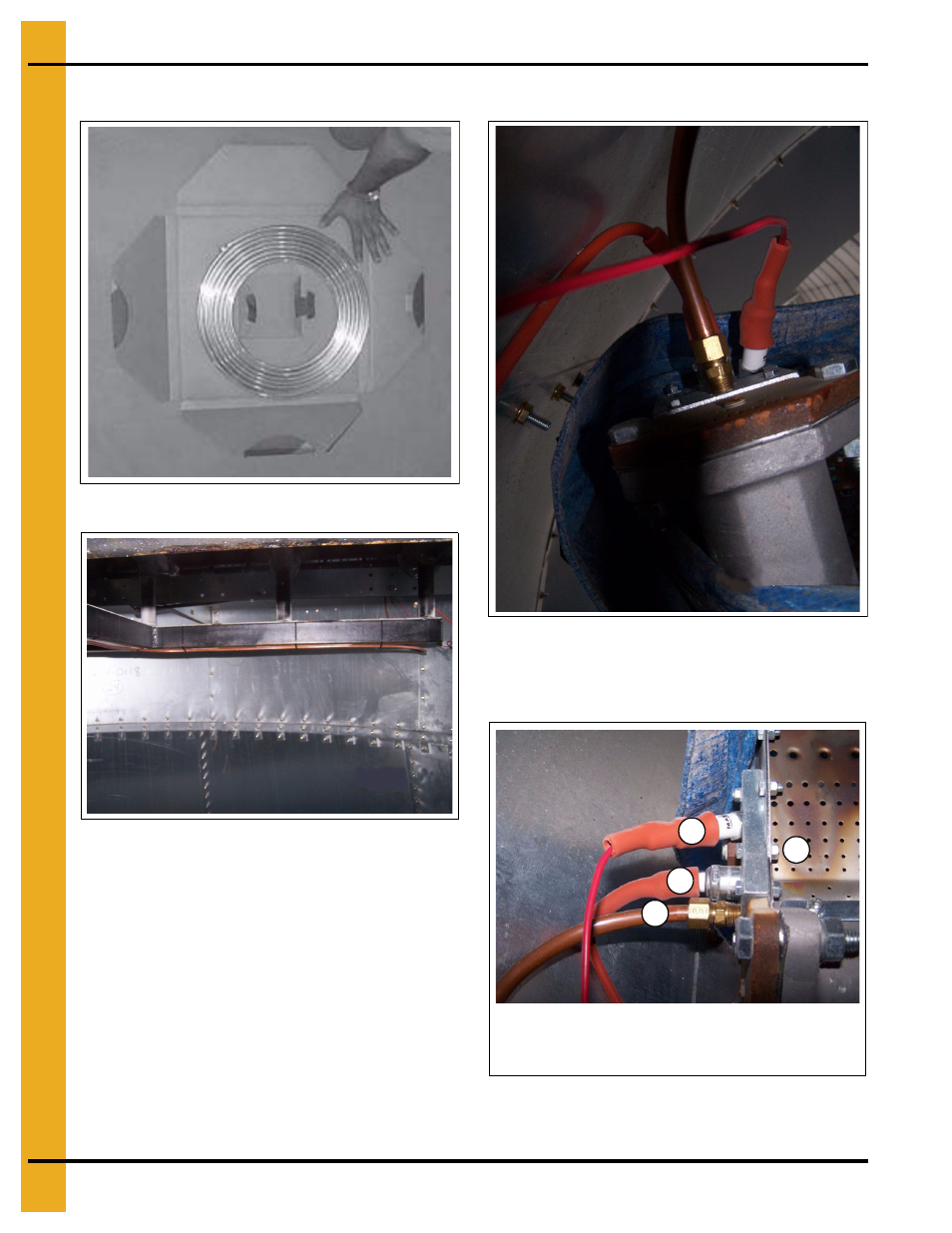

Рисунок 12L
Рисунок 12M Прокладывание управляющей
топливной линии 3/8" вверх вдоль коллектора
горелки к точке соединения в управляющей секции
горелки. Обвяжите проволокой.
Рисунок 12N Обжимной фитинг 3/8" от
управляющего отверстия Maxon,
продолжающийся на управляющей топливной
линии 3/8".
Рисунок 12O Управляющая топливная линия,
подсоединенная к точке подключения на
управляющей секции горелки.
A. Контактный датчик пламени Maxon
B. Свеча зажигания Maxon.
C. Трубопровод 3/8" управляющей линии подачи топлива.
D. Точки соединения провода "массы".
A
B
C
D
