10. Датчики
Схемы, комментарии к разводке и т. д. см. в приложениях
Дозатор и датчики температуры зерна (RTD)
В ходе монтажа сушилки дозаторы устанавливаются снаружи секции крыши зернохранилища.
для стандартного расположения верхнего и нижнего дозаторов.
Один кабелепровод 1/2" для дозатора и датчика температуры зерна устанавливается за лестницей
(слева от наружного кабелепровода верхних границ) примерно в 10' от верхней части
разгрузочного бункера.

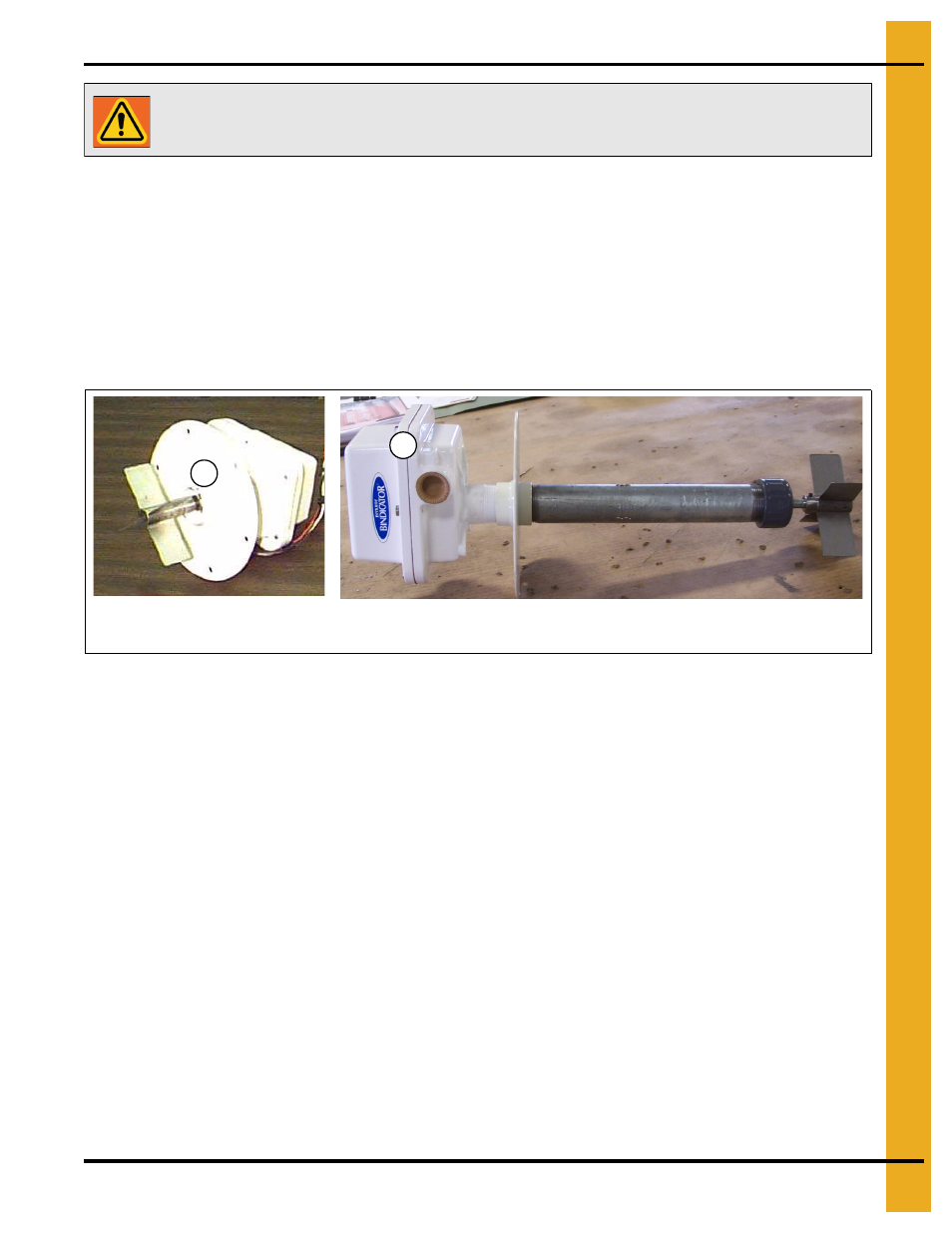

Рисунок 10A Дозаторы (разводка выполнена для демонстрации.)
Дозатор(-ы)
1. Определите, где выходит кабелепровод 1/2" дозаторов из блока питания и пробейте отверстие.
Установите кабельный ввод Myers.
2. Установите корпус LB на заднюю часть блока питания.
ВАЖНО.
См. Щуп датчиков температуры зерна на стр. 69
перед установкой
кабелепровода дозатора. Кабели датчика температуры зерна проходят в том же
кабелепроводе, что и провода дозатора.
3. После установки тройника кабелепровода для датчиков температуры зерна проложите
кабелепровод 1/2" к существующему кабелепроводу дозатора.
4. Протяните провод/кабель и заделайте.
См. Приложение C Разводка блока питания - полевые заметки на стр. 118
и 119
.
ВНИМАНИЕ! Важные меры предосторожности:
Монтаж всех электросистем должен осуществляться квалифицированными
специалистами.
A. Нижний дозатор
B. Верхний дозатор
A
B
