64 PNEG-708-RU Башенная зерновая сушилка - электрическая
9. Наружные верхние границы
Схемы, комментарии к разводке и т. д. на стр. 111-124 см. в приложениях (См. стр. 118 и 119.)
Наружные верхние границы (перегрев)
Во время монтажа верхние, центральные и нижние наружные верхние границы (а также их медные
капиллярные трубки, опоясывающие сушилку) устанавливаются снаружи сушилки.
Во время монтажа сушилки один кабелепровод 1/2" для трех (3) наружных верхних границ
устанавливается за лестницей примерно на 10' выше основания.
1. Определите, где кабелепровод для наружных верхних границ выходит из блока питания и
выбейте отверстие для кабелепровода 1/2". Установите кабельный ввод Myers.
2. Установите корпус LB на заднюю часть блока питания. Проложите кабелепровод вверх вокруг
сушилки к существующему кабелепроводу.
3. Протяните провода и заделайте. См. Приложение C Разводка блока питания - полевые
заметки на стр. 118 и 119 .

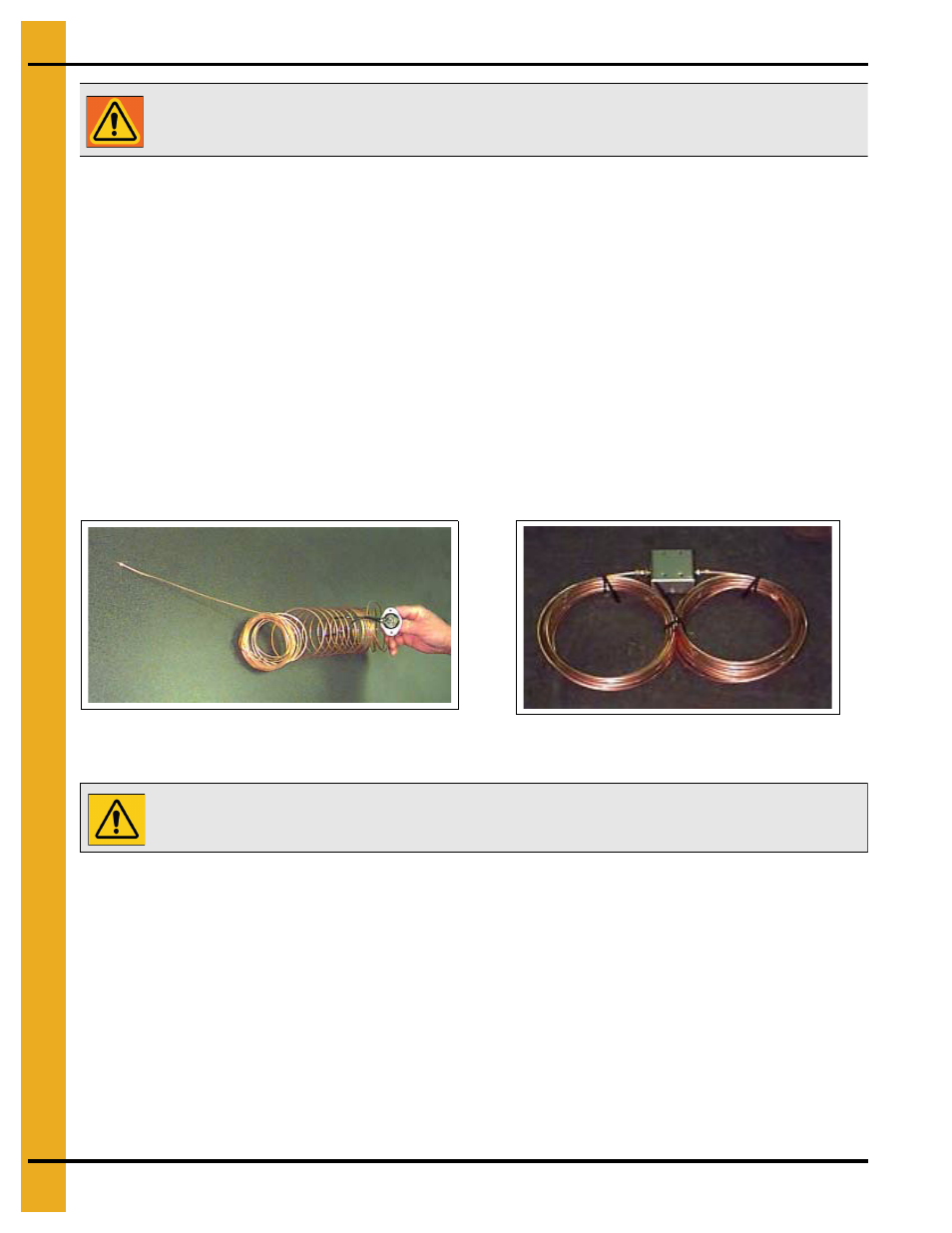

Рисунок 9A Датчик наружной верхней границы с медным
трубопроводом, наполненным газом, устанавливается внутри
медной капиллярной трубки на заводе-изготовителе.
Рисунок 9B Один датчик наружных верхних границ с
медными капиллярными трубками.
В ходе монтажа сушилки
Верхний датчик наружных верхних границ устанавливается на перфорированных листах на
расстоянии примерно 5" ниже верхнего ряда цельных листов.
Средний датчик наружных верхних границ устанавливается на перфорированных листах между
верхним и нижним датчиками верхних границ.
Нижний датчик наружных верхних границ устанавливается на перфорированных листах выше
или ниже центрального ряда цельных листов, на 20' ниже верхнего датчика наружных верхних
границ.
(См. стр. 9C на стр. 65.)
ВНИМАНИЕ! Важные меры предосторожности:
Монтаж всех электросистем должен осуществляться квалифицированными
специалистами.
ОСТОРОЖНО! Не обрезайте конец медного трубопровода, наполненного газом.
