11. Воспламенитель и датчик пламени
88
PNEG-708-RU Башенная зерновая сушилка - электрическая

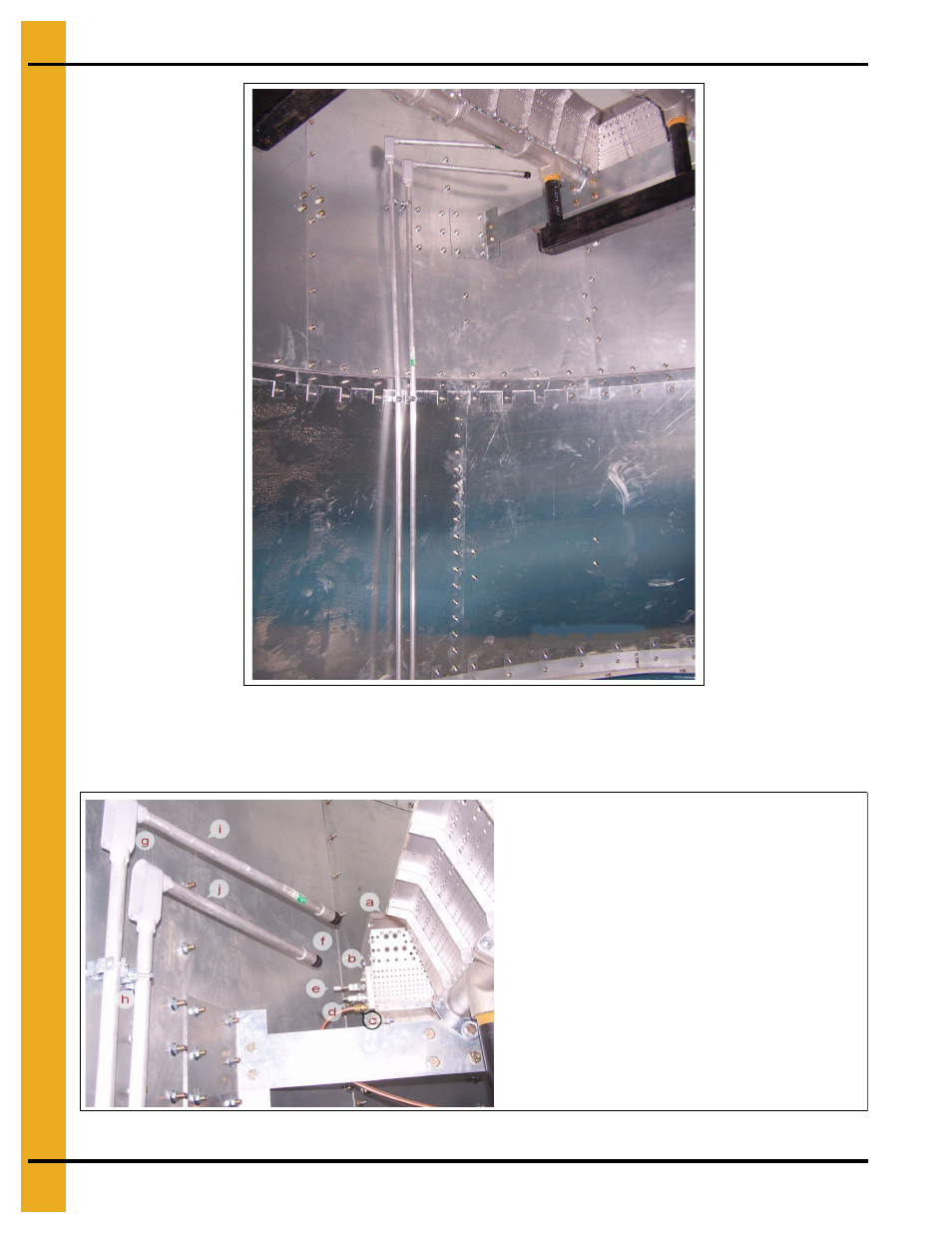

Рисунок 11C Обратите внимание, что кабелепровод был вытянут внутри корпуса горелки и надежно
закреплен на редукторе и корпусе горелки.
6. Подсоедините разъем Appleton 1/2" (герметичный разъем) к каждому кабелепроводу.
Рисунок 11D
A. Горелка Maxon
B. Концевая пластина воспламенения горелки Maxon
C. Установленная управляющая линия
D. Установленная прилагающаяся свеча зажигания
Maxon
E. Прилагающийся датчик коррекции пламени Maxon
F. Черные фитинги Heyco 1/2" на каждом
установленном кабелепроводе.
G. Установленные соединения кабелепровода LB 1/2"
H. Установленные и готовые к фиксации
уменьшенные хомуты.
I. 14 калибр и провод "массы" для кабелепровода
датчика пламени
J. Провод зажигания 7 мм для кабелепровода свечи
зажигания
