11. Воспламенитель и датчик пламени
90
PNEG-708-RU Башенная зерновая сушилка - электрическая
8. Протяните провод зажигания к воспламенителю и заделайте на трансформаторе зажигания в
блоке питания.
Протяните красный провод датчика пламени № 14 и заделайте на клемме E устройства
контроля пламени в блоке питания.

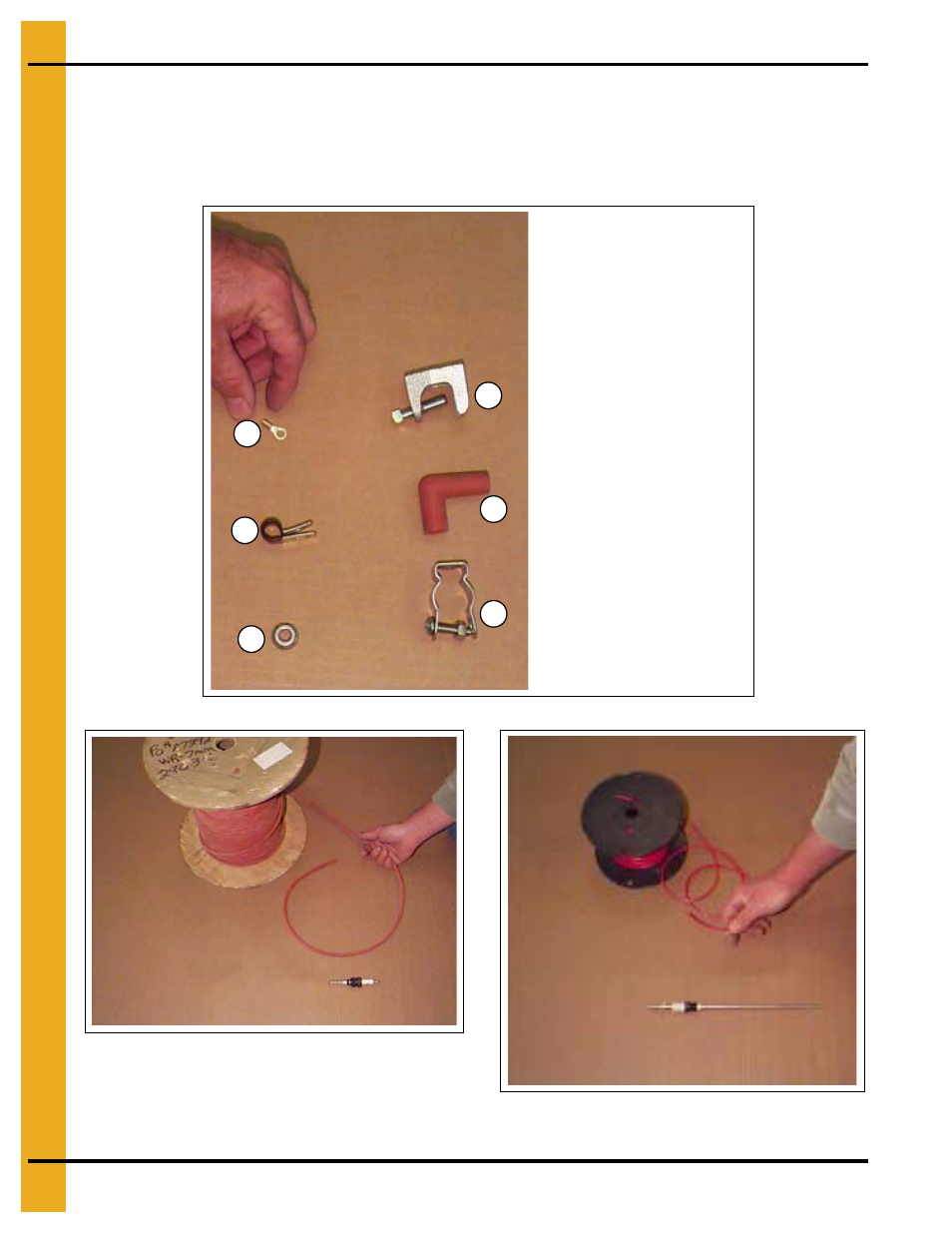

Рисунок 11G Крепежные приспособления
Рисунок 11H Воспламенитель и провод зажигания
Рисунок 11I Датчик пламени и красный провод №
14 датчика пламени
A. Клемма-проушина № 14
B. Изолированный зажим
C. Фланцевая гайка 5/16"
D. Хомут балки
E. Резиновый чехол
F. Уменьшенный хомут
Не показан
Замки для проволоки 6" или 8".
A
B
C
D
E
F
