PNEG-708-RU Башенная зерновая сушилка - электрическая
53
7. Электродвигатель дозирующего устройства
Схемы, комментарии к разводке и т. д.
см. в приложениях
В ходе монтажа сушилки электродвигатель дозирующего устройства устанавливается на
соответствующую коробку передач.
Технические характеристики: Toshiba, инверторный, 3-фазный, переменный ток.

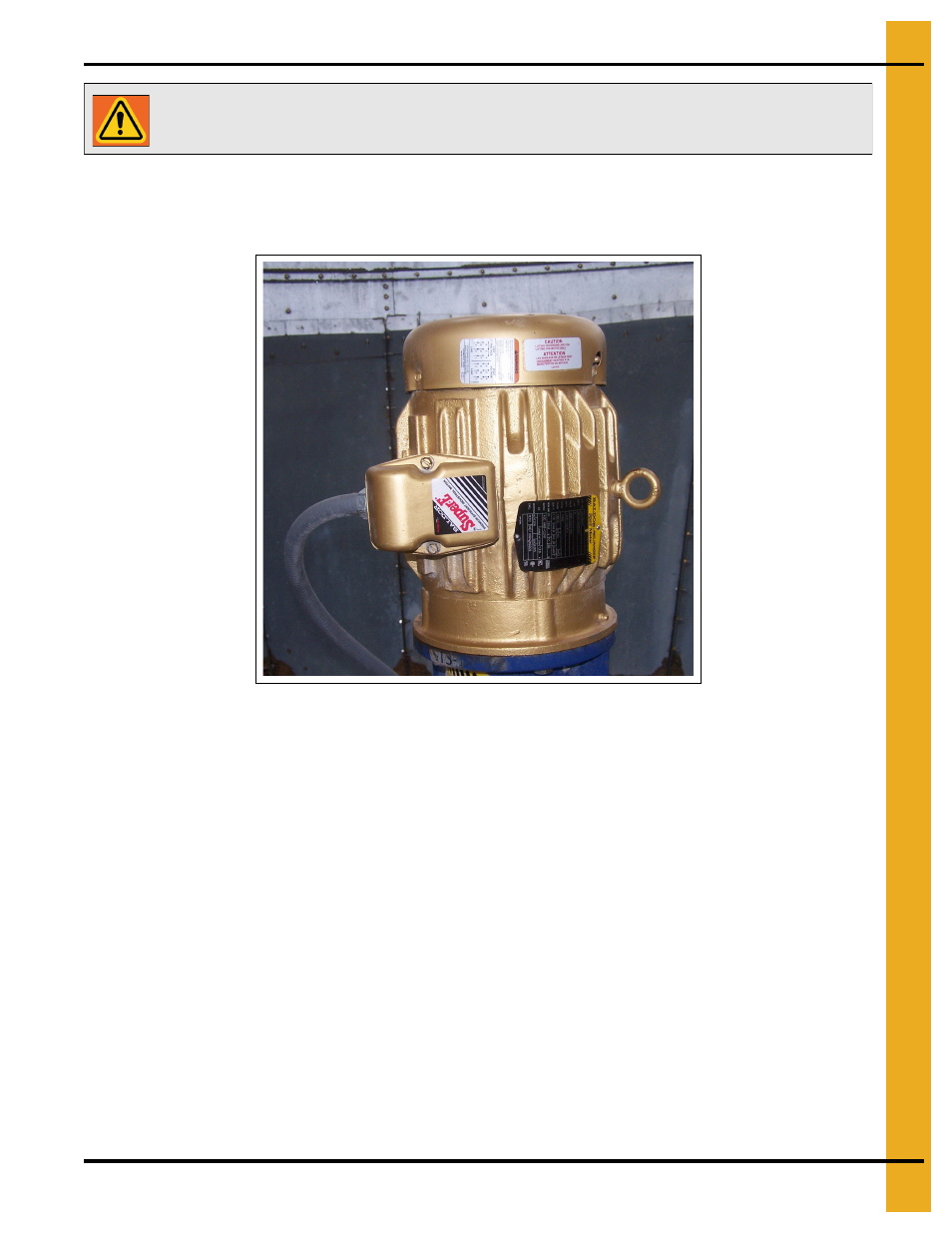

Рисунок 7A Электродвигатель Toshiba на момент отгрузки
1. Определите, где кабелепровод электродвигателя дозирующего устройства выходит из блока
питания и выбейте отверстие для кабелепровода 1/2". Установите кабельный ввод Myers.
2. Установите корпус LB на обратной стороне блока питания и проложите кабелепровод к
верхней части сушилки.
3. Изогните кабелепровод под углом 90° (параллельно другим кабелепроводам) и вверните его
в порт электродвигателя.
4. Установите корпус LB и проложите кабелепровод вниз внутри сушилки. Кабелепровод должен
находиться максимально близко к внутренней стенке сушилки.
5. С помощью набора пробойников сделайте отверстие 1/2" в нижней части пола малой
холодильной камеры и проложите кабелепровод через пол.
6. Изогните кабелепровод под углом 45° и проложите его на расстоянии примерно 4' от
дозирующего устройства. Закрепите кабелепровод хомутом на внутренней стенке бункера.
7. Подсоедините электродвигатель дозирующего устройства к гибкому кабелепроводу.
8. Протяните провода и заделайте. См. схему разводки на паспортной табличке
электродвигателя.
ПРИМЕЧАНИЕ. Сечение провода зависит от области применения.
ПРИМЕЧАНИЕ.
См. Приложение C Разводка блока питания - полевые заметки на стр. 118
и 119
для получения сведений о проводах, цветовых обозначениях и
соединениях.
ВНИМАНИЕ! Важные меры предосторожности:
Монтаж всех электросистем должен осуществляться квалифицированными
специалистами.
