8. Сверху просверлите отверстие в бункере делителя и проложите кабелепровод вверх от
распределительной коробки 4" к малой секции нагрева сушилки.
9. Закрепите кабелепровод на сушилке с помощью уменьшенных хомутов. (См. рис. 8A на
стр. 59 и Рис. 8B на стр. 60.)
10. Датчик температуры RTD в камере будет установлен позже на расстоянии примерно 3' выше
мостков секции нагрева на необходимом уровне в секции горелки.
11. Пропустите капиллярные трубки регулируемого термостата верхнего предела камеры вверх
наружу кабелепровода к тройнику в малой секции нагрева. Сверните стяжку трубки доступа с
помощью замков для проволоки.
12. Зафиксируйте медную капиллярную трубку на стенке сушилки с помощью изолированных
зажимов и фланцевых гаек 5/16".
ПРИМЕЧАНИЕ. Не устанавливайте капиллярные трубки на швеллерах камеры.
13. Протяните провод или кабель и заделайте.
См. Приложение C Разводка блока питания - полевые заметки на стр. 118 и 119 .

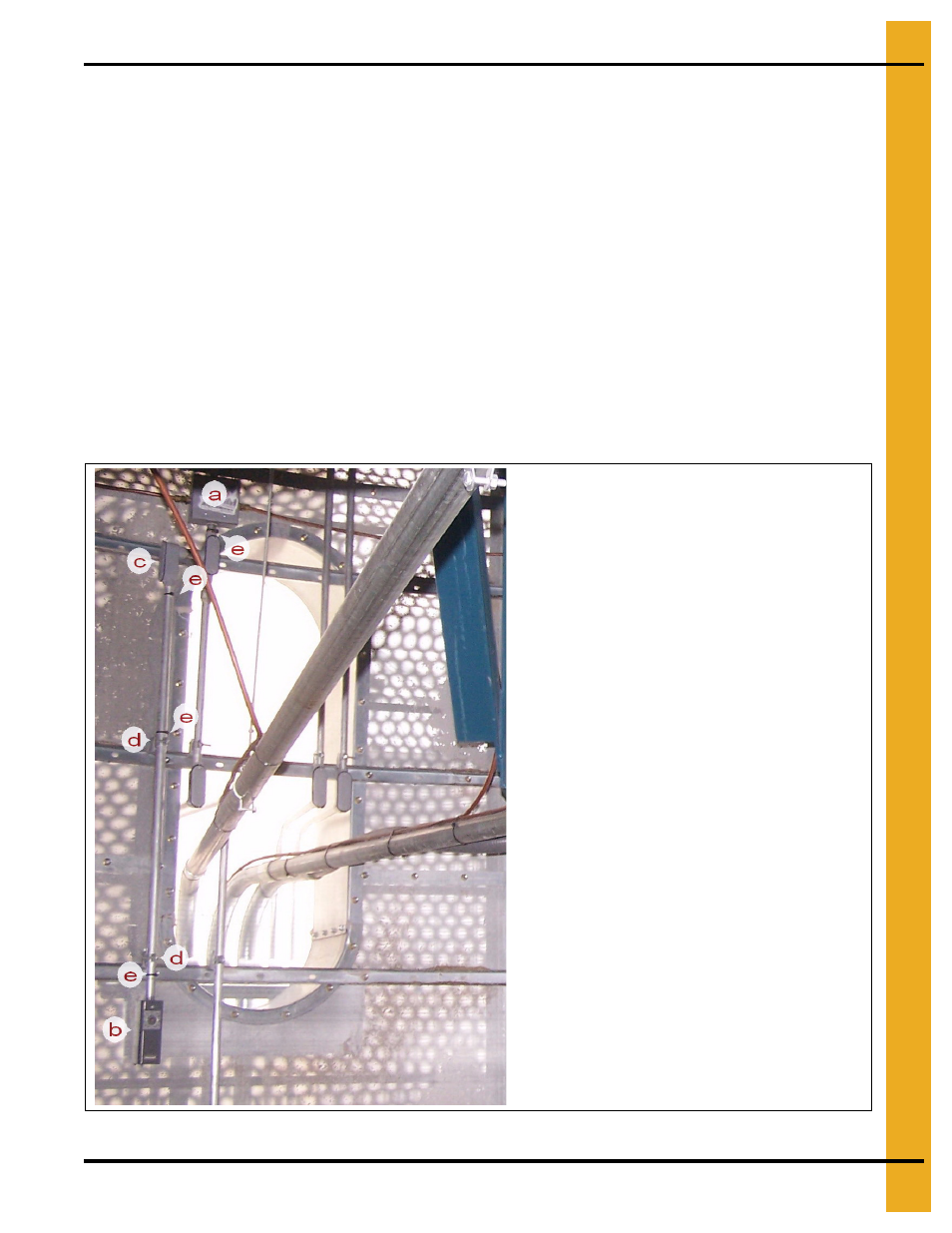

Рисунок 8C
A. Верхний предел охлаждения в помещении /
датчик перегрева.
B. Датчик регулируемого верхнего предела в камере.
C. Кабелепровод LB 1/2" и Т-образные соединения.
D. Все кабелепроводы 1/2" фиксируются с помощью
уменьшенных хомутов и зажимов балки.
E. Капиллярная трубка регулируемого верхнего
предела в камере, закрепленная на
кабелепроводе 1/2".
