10. Датчики
PNEG-708-RU Башенная зерновая сушилка - электрическая 69
Щуп датчиков температуры зерна
ПРИМЕЧАНИЕ. Кабели датчика температуры зерна (RTD) проходят в кабелепроводе дозатора 1/2" и
RTD были заменены на щуп температуры зерна.
1. Во время прокладывания кабелепровода дозатора 1/2" установите тройник кабелепровода для
датчиков температуры зерна (RTD) на сетку на расстоянии 15" - 20" выше верхней части бункера
делителя.
2. Проложите гибкий кабелепровод от тройника кабелепровода к щупу датчика.
3. Проложите гибкие герметичные кабелепроводы от 4-сторонней распределительной коробки и/или
разъема тройника кабелепровода к нижнему дозатору. Продолжайте, начиная с верхней части 4-
сторонней распределительной коробки и/или разъема тройника кабелепровода с алюминиевым
кабелепроводом 1/2" вверх наружу сушилки к наружным секциям крыши на расстоянии 16" от верхнего
дозатора. С помощью гибкого герметичного кабелепровода и фитингов подсоедините дозатор.
ПРИМЕЧАНИЕ. Обязательно подключите все магистрали к сушилке для обеспечения
устойчивости.
4. Протяните экранированный кабель для датчика температуры зерна с проводами дозатора и заделайте.
См. Приложение C Разводка блока питания - полевые заметки на стр. 118 и 119 .

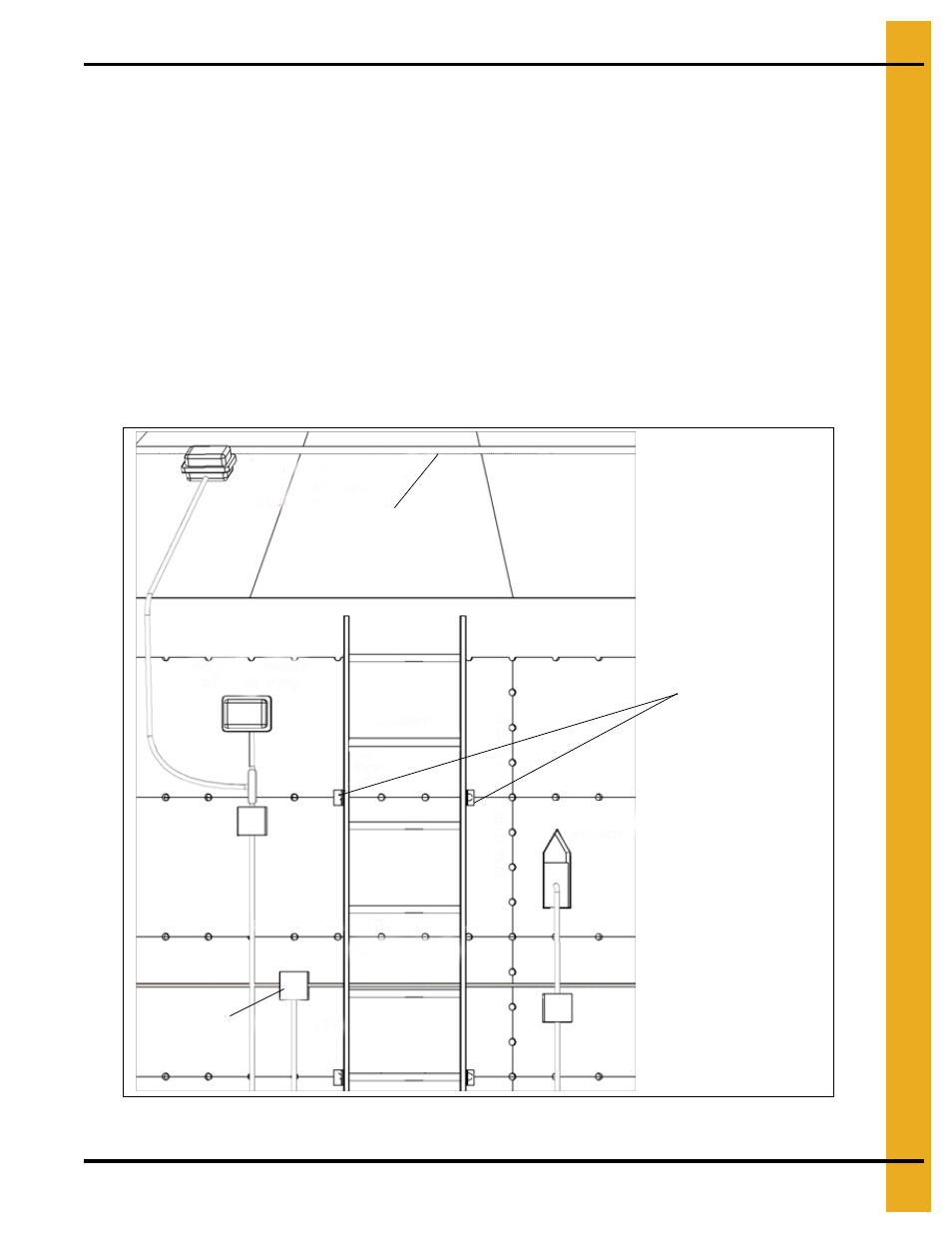

Рисунок 10E Расположение датчика и кабелепровода
Верхний дозатор
установлен сразу под
нижним кольцевым
каркасом крыши
Нижний дозатор установлен
в центре среднего
кольцевого каркаса
Лестница-стремянка
удерживается на
расстоянии от
первого и четвертого
болтов
Датчик
влажности
Схема
болтов
Верхние
системы
2 1 0 1 2 3 4 5 6
С
т
о
л
б
е
ц
к
р
а
й
