10. Датчики
PNEG-708-RU Башенная зерновая сушилка - электрическая
77
На рисунке указаны концевые заделки датчика сухого зерна: (линейный экранированный кабель 20/5)
a. Белый с синей полосой и белый с коричневой полосой. Витой, запаян, “OVDC (12 В-) на клеммной
колодке”.
b. Коричневый. Температура сухого зерна или клеммная колодка DGTAT.
c. Синий. 12 В пост. тока (12 В+) на клеммной колодке.
d. Белый с оранжевой полосой. Высокое содержание влаги в сухом зерне или DMH на клеммной колодке.
e. Оранжевый. Низкое содержание влаги в сухом зерне или DML на клеммной колодке.
f. Щитки всегда заземлены на зеленых/желтых концевых заделках.
На рисунке указаны концевые заделки датчика влажного зерна: (5-линейный другого типа)
a. Белый. Высокое содержание влаги во влажном зерне или WMH на клеммной колодке.
b. Черный. Низкое содержание влаги во влажном зерне или WML на клеммной колодке.
c. Коричневый. Температура влажного зерна или WGT на клеммной колодке.
d. Зеленый: OVDC (12 В+) на клеммной колодке.
e. Красный. 12 В пост. тока (12 В+) на клеммной колодке.
ПРИМЕЧАНИЕ: На соединениях датчика влажности не предусмотрено экранированных проводов.

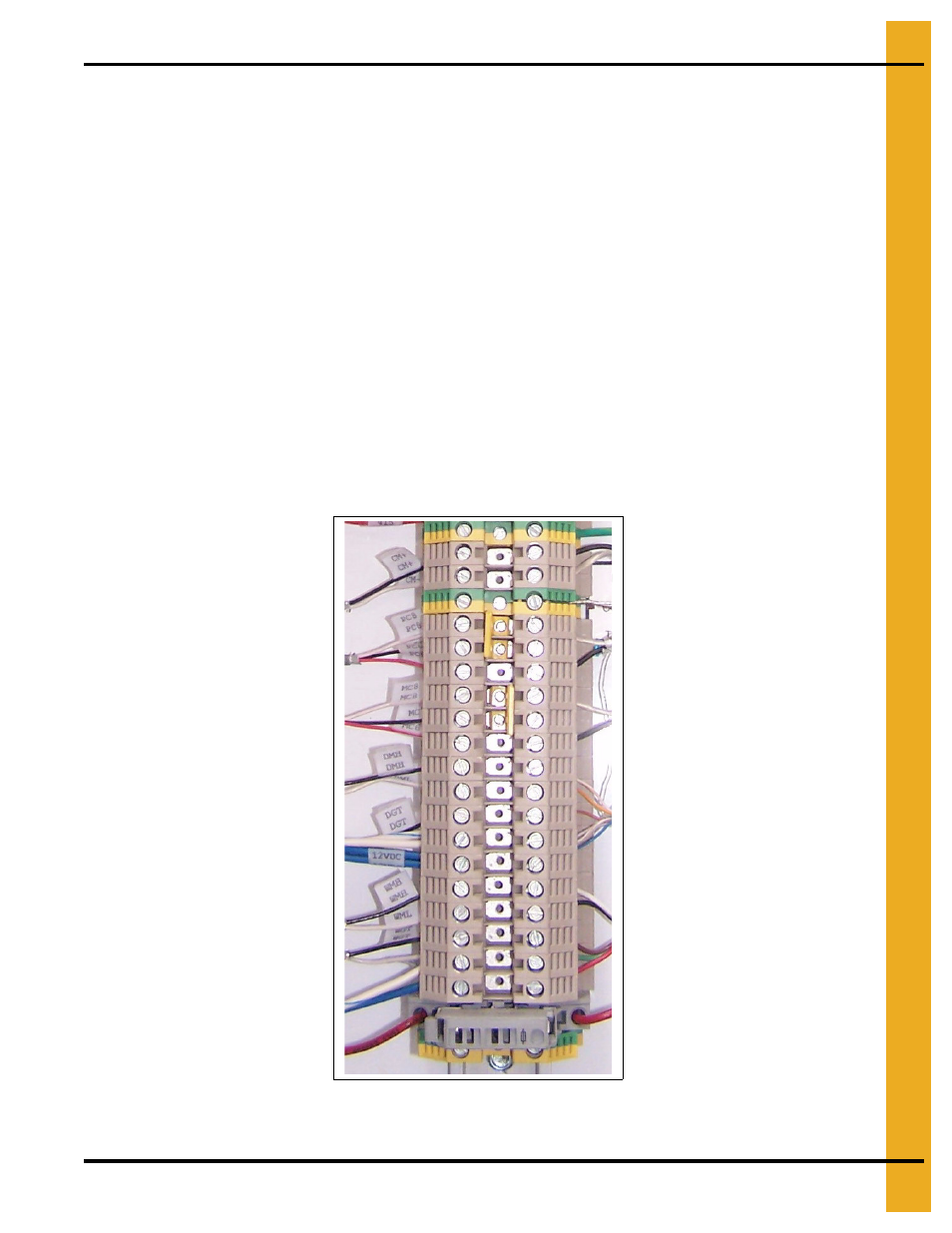

Рисунок 10U На рисунке клеммной колодки отображены оба типа разводки.
