11. Воспламенитель и датчик пламени
Схемы, комментарии к разводке и т. д. см. в приложениях
1. Определение расположения управляющей секции горелки для воспламенителя и установка
датчика пламени.
ПРИМЕЧАНИЕ. Проложите один кабелепровод для воспламенителя. Проложите
отдельный параллельный кабелепровод для датчика пламени.
a. Определите, где провод зажигания выходит из блока питания и выбейте отверстие для
кабелепровода 1/2". Установите кабельный ввод Myers.
b. Определите, где провод № 14 (THW или THHN) для датчика пламени выходит из блока
питания и выбейте отверстие для кабелепровода 1/2". Установите кабельный ввод Myers.
2. Установите корпусы LB для воспламенителя и датчика пламени на обратной стороне блока
питания.
3. Проложите два (2) кабелепровода параллельно другим кабелепроводам вверх к порту
сушилки (обычно - порт электродвигателя). Изогните кабелепроводы под углом 90° и
проложите в порт электродвигателя к малой холодильной камере.
4. Установите корпусы LB и проложите кабелепроводы вверх внутри сушилки к бункеру
делителя. Придерживайтесь внутренней стенки сушилки. Просверлите отверстие в бункере
делителя. Проложите кабелепроводы вверх до уровня нижней части горелки.

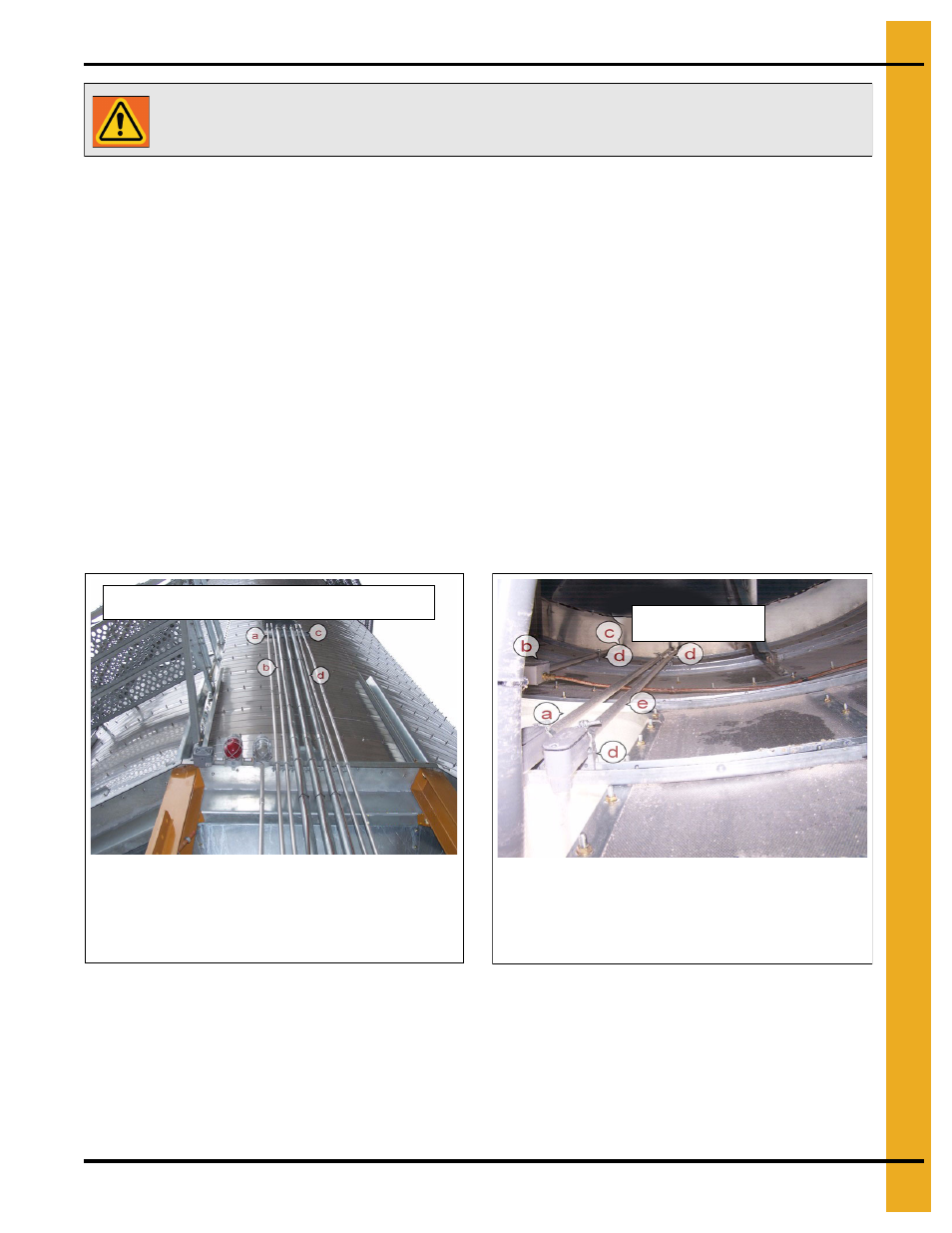

Рисунок 11A Установленные кабелепроводы для
воспламенителя и датчика пламени.
Рисунок 11B Кабелепроводы для воспламенителя
и датчика пламени, установленные через порт
электродвигателя вверх через бункер делителя.
5. Поверните кабелепроводы под углом 90° в направлении корпуса горелки. Просверлите
отверстие в корпусе горелки. Вытяните кабелепровод на расстояние 4" от корпуса горелки.
ПРИМЕЧАНИЕ. Кабелепроводы должны проходить в пределах 16" от воспламенителя для
защиты провода зажигания.
ВНИМАНИЕ! Важные меры предосторожности:
Монтаж всех электросистем должен осуществляться квалифицированными
специалистами.
A. Кабелепровод провода зажигания 7 мм.
B. 14 калибр и кабелепровод провода "массы".
C. Внутренняя верхняя граница/перегрев и кабелепровод
регулируемой верхней границы.
D. Кабелепровод электродвигателя устройства разгрузки.
Электродвигатель системы с 3 вентиляторами,
кабелепровод в центре
A. 14 калибр и установленный кабелепровод провода "массы".
B. Установленная внутренняя верхняя граница / датчик перегрева.
C. Капиллярные трубки датчика RTD в камере и регулируемой верхней
границы.
D. Уменьшенный хомут и хомут балки, используемые для фиксации
всех кабелепроводов 1/2".
E. Кабелепровод провода зажигания 7 мм.
Установлен внутри
бункера делителя
