4. Обзор и планирование
PNEG-708-RU Башенная зерновая сушилка - электрическая 29
Примеры планирования электрических систем управления
(продолжение)
Расположение электрической системы управления определяется владельцем башенной сушилки
или специалистом, назначенным владельцем башенной сушилки (например, начальником
элеватора).
Инструменты и материалы
Четыре (4) усиленных распорных анкерных болта 1/2" x 5 1/2" с четырьмя (4) шайбами и четырьмя
(4) гайками.
Дрель и 1/2" тонкостенная алмазная коронка, ключ 3/4".
Вилочный погрузчик или трактор для установки блока питания под портом сушилки.
Этапы крепления блока питания на основании
1. Определите расположение электрической системы управления.
2. Отцентрируйте блок питания под портом сушилки.
3. Измерьте, отметьте и просверлите четыре (4) отверстия в бетоне основания башенной
сушилки.
4. Прикрутите болтами ножки блока питания к бетону с помощью усиленных распорных
анкерных болтов.
ПРИМЕЧАНИЕ. Панель системы управления и контроля ПЛК поставляется в отдельной
упаковке. Комплект панели оператора включает направляющие, заднюю
монтажную панель, кожух и все необходимые крепежные приспособления.
Все межкомпонентные соединения осуществляются на этапе осуществления
разводки по месту.
ПРИМЕЧАНИЕ. Электрик элеватора должен подвести питание.

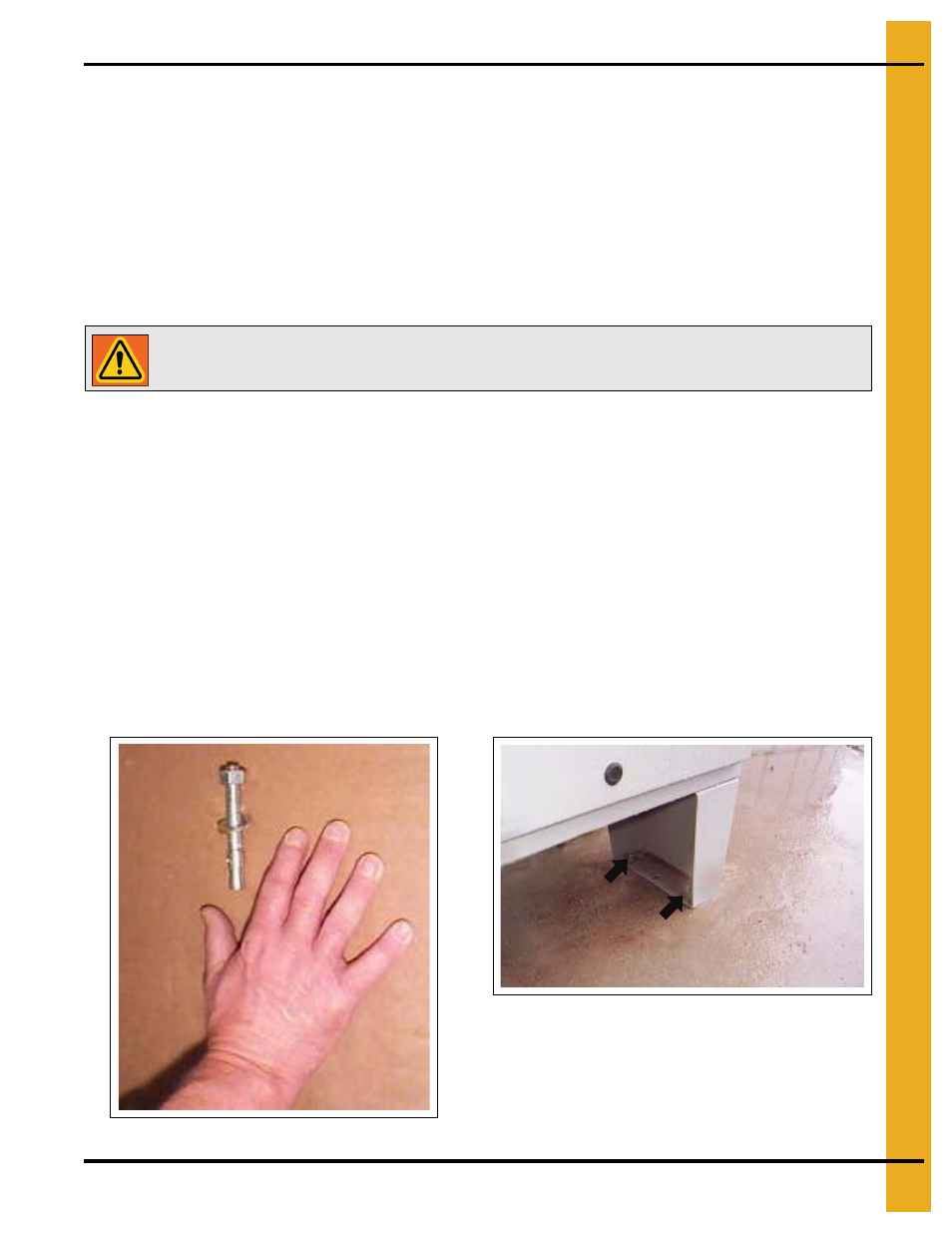

Рисунок 4I Усиленный распорный анкерный болт
Рисунок 4J Усиленные распорные анкерные
болты (с красной головкой) фиксируют блок
питания на основании сушилки.
ВНИМАНИЕ! Поднимите блок питания с помощью проушин в верхней части
блока - блок может опрокинуться, если поднимать его снизу.
