PNEG-708-RU Башенная зерновая сушилка - электрическая
109
13. Лампы и аварийный звуковой сигнал
Схемы, комментарии к разводке и т. д.
см. в приложениях
Фонарь рабочего освещения, аварийная лампа и аварийный
звуковой сигнал
Установите лампы и звуковой сигнал, используя детали из комплектов.
1. Определите, где кабелепровод для фонаря рабочего освещения, аварийного звукового сигнала и
аварийной лампы выходит из блока питания. Выбейте отверстие для кабелепровода 1/2". Установите
кабельный ввод Myers.
2. Установите лампы и звуковой сигнал в соответствии с предпочтениями клиента. Зачастую лампы и
звуковой сигнал устанавливаются на сушилке над блоком питания. В этом случае проложите
кабелепровод к верхней части сушилки над блоком питания.
3. Выполните измерения для ламп и звукового сигнала.
4. Проверьте уровень.
5. Просверлите отверстия и установите лампы и звуковой сигнал.
6. Протяните провода № 14.
См. Приложение C Разводка блока питания - полевые заметки на стр. 118
и 119
.

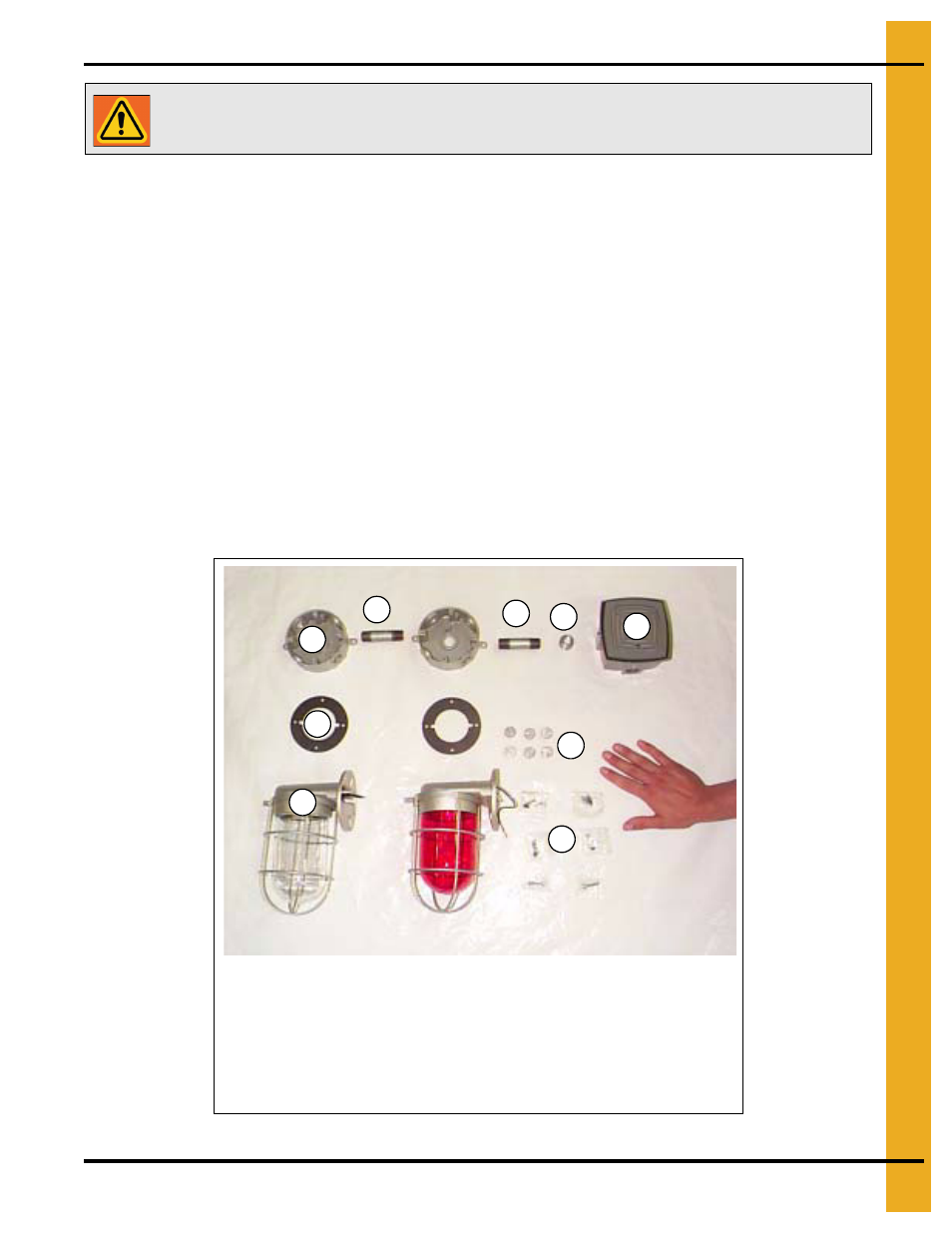

Рисунок 13A
ВНИМАНИЕ! Важные меры предосторожности:
Монтаж всех электросистем должен осуществляться квалифицированными
специалистами.
A
D
D
E
F
G
H
C
B
A. Устойчивый к погодным условиям
электрошкаф
B. Прокладка
C. Основание лампы, установленной под
углом 90°, с плафоном и ограждением
D. Штуцер 1/2" x 2"
E. Редуктор 1/2" - 3/4"
F. Аварийный звуковой сигнал
G. Заглушки устойчивого к погодным
условиям кабелепровода 1/2"
H. Винты и гайки
