VEGADIF 34 … 51
Модификации приборов
7 Модификации приборов
Установка LC - индикатора
Преобразователи разности давления
VEGADIF 34…51 могут быть оборудованы
LC - индикаторами. Обратите внимание на
то, чтобы указанный на индикаторе диапа-
зон измерения, например, 0…1000 мбар,
совпадал с данными калибровочного шиль-
дика.
• При установке ни влажность, ни агрес-
сивные среды не должны проникать в
область электроники.
• В комплект поставки входит специаль-
ная крышка корпуса с окошком. Она
закрывает электронику при встроенном
LC - индикаторе.
Последовательность установки
1 Крышку корпуса электроники отвинтить.
2 Удалить заглушку на электронной плате
преобразователя. 4 - контактное соеди-
нение LC - индикатора надеть на разъем
электронной платы и зафиксировать.
Указание:
Если LC - индикатор будет опять сни-
маться, заглушку надо сохранить.
3 LС - индикатор вставить в желаемое 90
0
положение и зафиксировать.
4 Закрыть электронику крышкой корпуса
для индикатора.

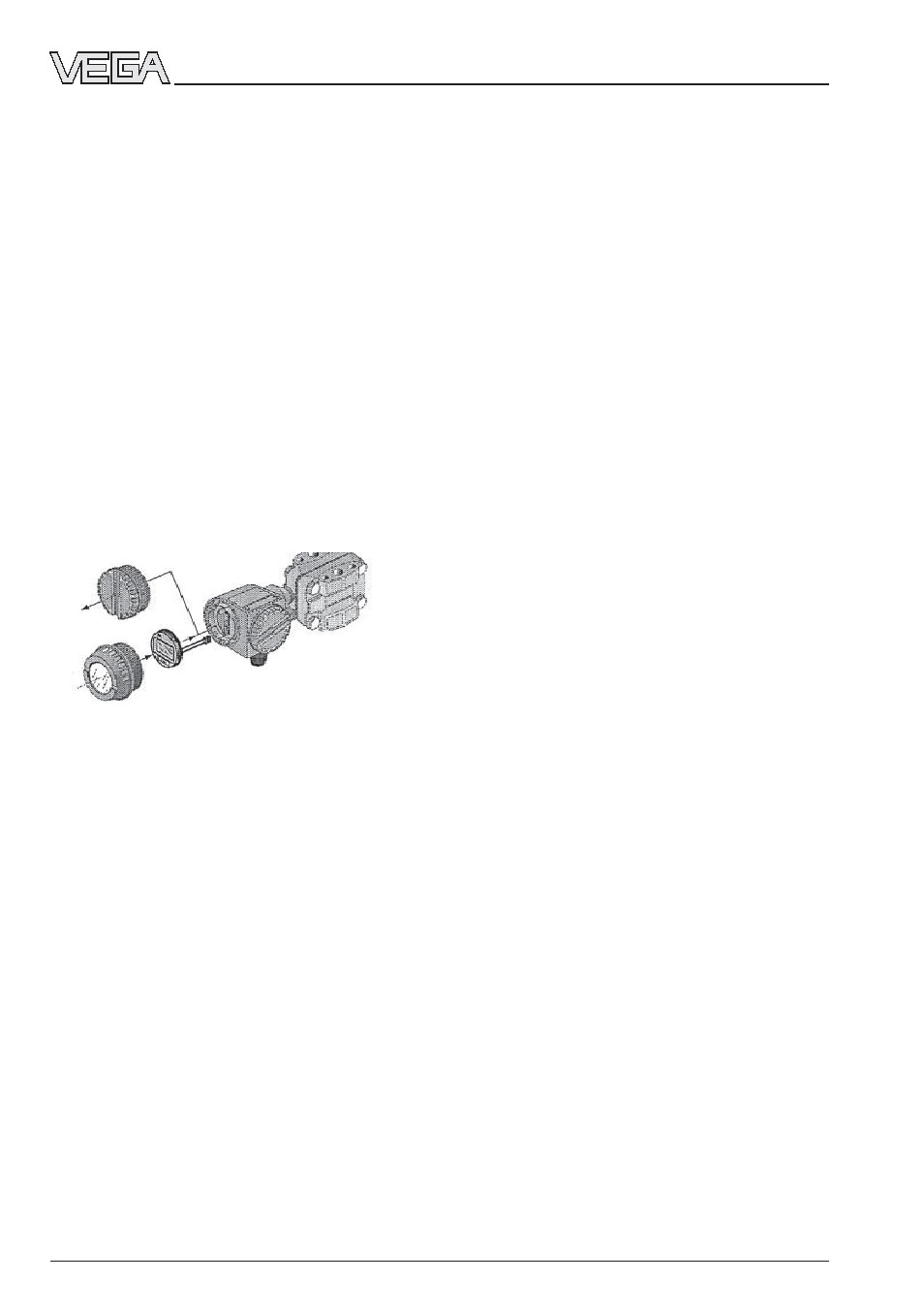

Рис.6.1 Установка LC-индикатора
