6 8 VEGADIF 34 … 51
Диагностика

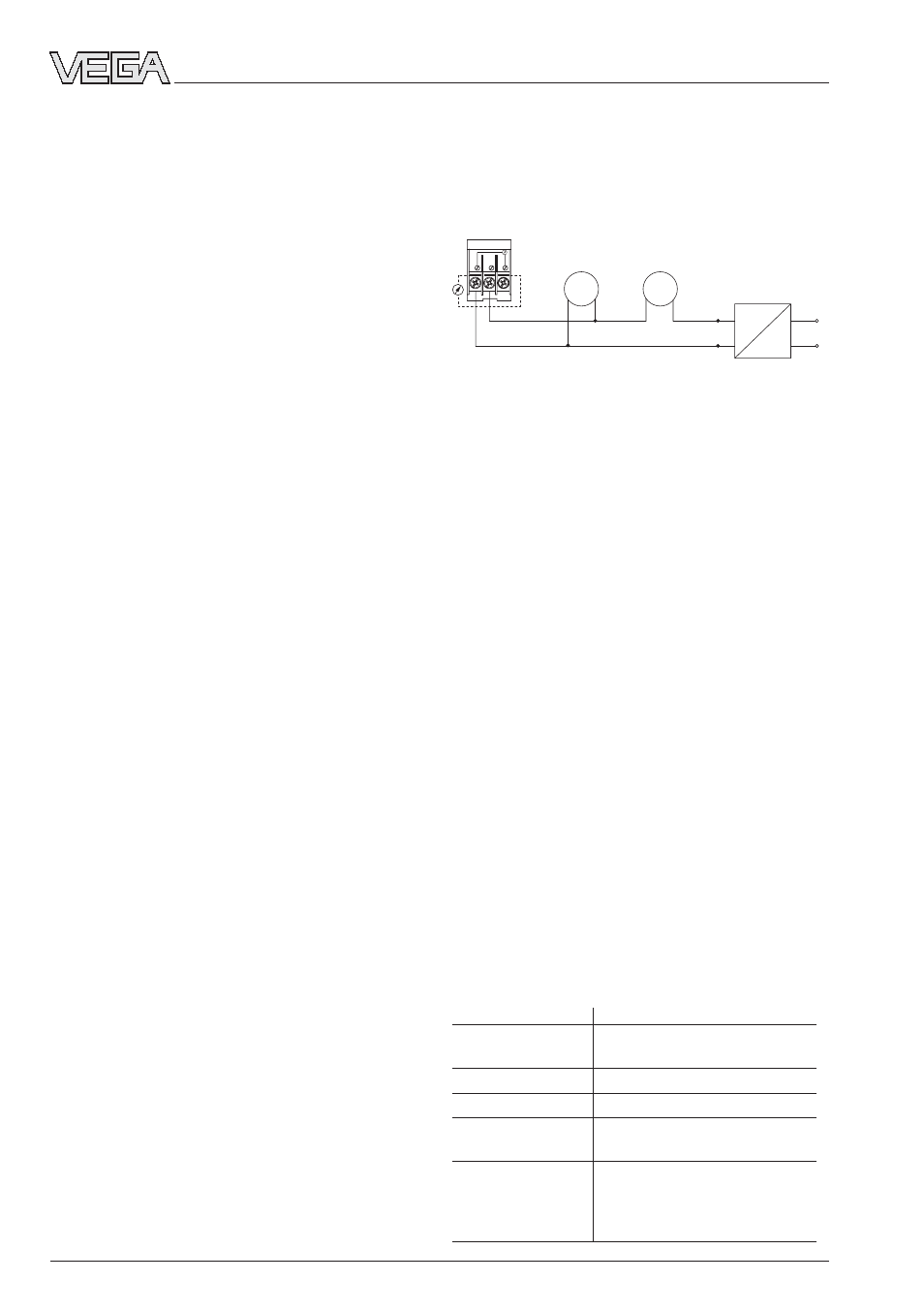

1
+
2
-
3
4 ... 20 mA
+
-
~
+
–
V mA
Клеммы VEGADIF
Напряжение Ток
Источник
питания
6 Диагностика
Уход
Преобразователи разности давления
VEGADIF 34…51 в основном не требуют
ухода. Конечно, соприкасающиеся со сре-
дой детали подвергаются при эксплуата-
ции определенной нагрузке. Поэтому про-
веряйте регулярно состояние этих дета-
лей, особенно мембран и трубопроводов.
Обратите внимание на указание в руковод-
стве по сервису для преобразователей
разности давления VEGADIF 34…51.
Ремонт
Если меры по устранению неисправностей
не приносят желаемого результата, то
пошлите нам поврежденный прибор для
ремонта. При этом обратите внимание на
следующие пункты:
• Приложите информацию об использова-
нии, среде, описание неисправности.
• Удалите остатки среды, особенно мате-
риалов опасных для здоровья.
Устранение повреждений
Постоянный самоконтроль преобразовате-
лей разности давления VEGADIF гаранти-
рует высокую надежность в работе. В
рамках самоконтроля электрическая цепь
сигнального тока 4…20 мА служит одно-
временно для передачи информации о не-
исправностях. Если выявилась неисправ-
ность, то выходной ток принимает значе-
ние 21,5 мА. Перед демонтажем преобразо-
вателя давления VEGADIF проверьте для
контроля неисправностей, прежде всего:
- выравнивание атмосферного давления
(при измерении уровня заполнения в
открытых резервуарах)
- электрические компоненты и соедине-
ния.
Проверка электрических компонентов
Указания для Ех - применения
Для осуществления вышесказанного сле-
дует учитывать, что клемма 1 и наконеч-
ник 1 служат только для кратковременно-
го подключения к взрывобезопасному
активному свободному от потенциала из-
мерительному прибору (наивысшее значе-
ние: 470 мВт) или к любому пассивному
свободному от потенциала прибору измере-
ния тока. При подключении следует учиты-
вать правила для совместного включения
искробезопасного контура тока (контур
тока измерительных приборов, питающий и
сигнальный).
Внешние приборы для защиты от пере-
напряжения
(если имеются)
- проверка обрыва и короткого замыкания.
Напряжение
- напряжение на клеммах преобразовате-
ля давления должно быть минимум 11,5 V
DC.
- питающее напряжение для преобразова-
теля разности давления от устройства
формирования сигнала VEGAMET должно
составлять примерно 25 V DC.
Ток
Величина тока Состояние
3,8 … 20,6 мА Нормальный диапазон вы-
ходного тока
21,5 мA Сообщение о неисправности
0 мA Сигнальный провод оборван
< 3,6 мA Дефект в генераторе или в
элементах датчика
> 21,6 мA Короткое замыкание в сиг-
нальном проводе, дефект в
генераторе или в элементах
датчика давления
