VEGADIF 34 … 51
4 1
-100
мбар
- 50
0
50
100
14
13
12
11
10
9
8
7
6
5
15
16
17
19
20
18
LOW SENSOR CAL.
HIGH SENSOR CAL.

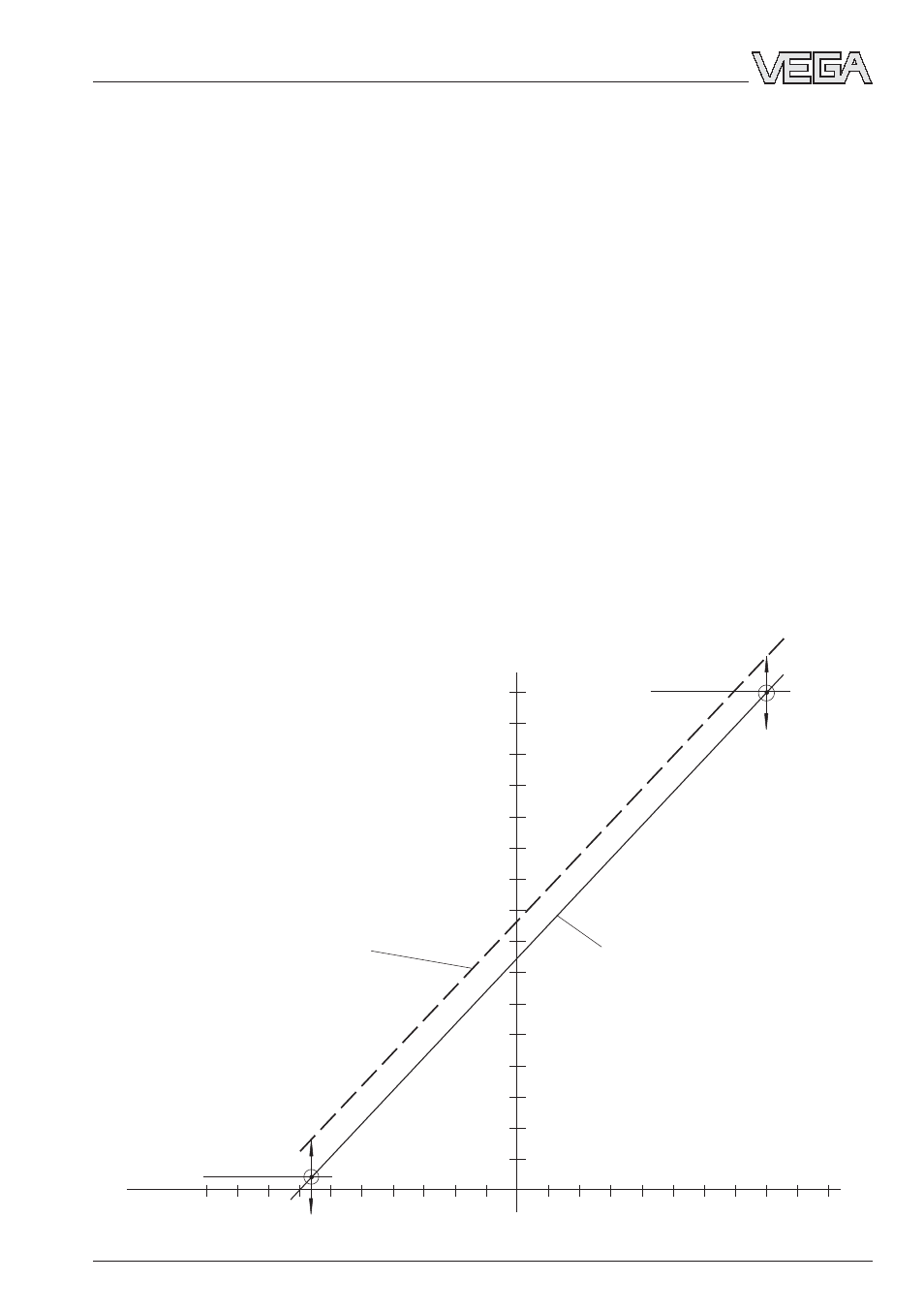

Регулировочная характе-
ристика (например, -
70…80 мбар) после
регулировки пустой/
полный
mA
мбар
○
○
○
○
○
○
○○
○○
○○○○
○○○○○○○○○○○○○○
○
○
○
○
○
○
span
zero
Запуск в работу
Важнейшие этапы настройки
На последующих двух страницах Вы най-
дете план меню карманной HART® - ЭВМ
при работе с преобразователем разности
давления VEGADIF.
Важнейшие этапы настройки обозначены в
плане меню буквами A…F. Запускайте
датчик в работу в последовательности
A…F.
A: пустая регулировка без заполняемого
материала (zero - сухо)
B: полная регулировка без заполняемого
материала (span - сухо)
A1: пустая регулировка с заполняемым
материалом (zero)
B1: полная регулировка с заполняемым
материалом (span)
C: LOW/HIGH SENSOR CAL.
(только по потребности см. ниже диаг-
рамму).
Здесь можно благодаря пустой и пол-
ной регулировке сдвигать определен-
ную пропорциональность между давле-
нием и сигнальном током (характерис-
тику) в вертикальном направлении.
Характеристика может при этом в диа-
пазоне нулевой точки или конечного
значения измеряемого диапазона ква-
зиопределяться и сдвигаться (см. диаг-
рамму), для того чтобы получить жела-
емый сигнальный ток в нулевой точке
или в конце измерения.
D: BIAS PRESSURE AUTOM. (автоматичес-
кое смещение давления)
Означает, что индикация может быть
поставлена на нуль, для того чтобы
подавить определенное давление в
индикаторе. Исходная характеристика
и сигнальный ток при этом не затраги-
ваются.
E: Демпфирование сигнального выхода.
Давление на измерительной ячейке
интегрируется или усредняется за
заданное время, для того чтобы даже
при быстрых колебаниях давления
получить “спокойные” индикацию и
выходной сигнал.
F: Выбор физической единицы.
Регулировочная характеристика
(например, -70…80 мбар) после
выполнения LOW/HIGH ДАТЧИК
CAL (пункт С).
