VEGADIF 34 … 51 2 5
+ -
Z S
Min.
Max.
P
атм
1) не для VEGADIF 51
Монтаж

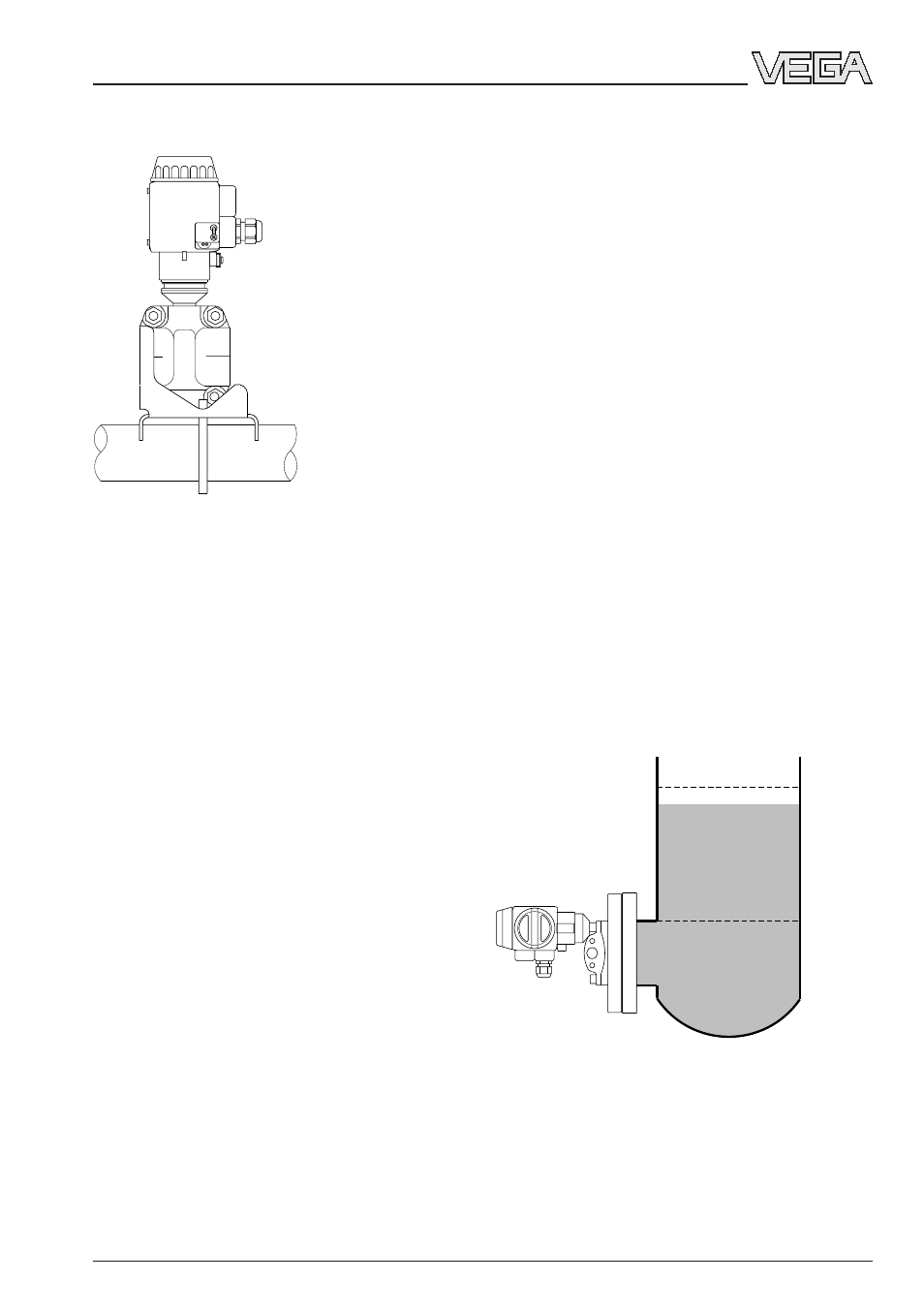

Монтаж на горизонтальной трубе
Монтаж на стене
Используйте следующие элементы из
монтажного набора:
- монтажный кронштейн
- четыре шестигранных винта
Закажите следующие элементы у изгото-
вителя:
- четыре винта с подходящими дюбелями
Учитывайте следующую последователь-
ность:
1 Монтажный кронштейн с помощью вин-
тов с дюбелями, поставляемых изготови-
телем, прикрепить к стене.
2 Преобразователь привинтить к монтаж-
ному кронштейну (винты с подкладными
шайбами завинчиваются через отвер-
стия монтажного угольника).
Монтаж с вентильным блоком 1)
Вентильный блок закрепляется так же, как
и в описанном ранее монтаже на трубе или
стене.
Последовательность:
1 Монтажный кронштейнзакрепить на
трубе или стене.
2 Вентильный блок привинтить к монтаж-
ному угольнику двумя шестигранными
винтами с подкладными шайбами.
Обычно преобразователь лишь незадолго
до запуска в работу прикрепляется через
фланец к вентильному блоку.
2.3.2 VEGADIF 44 и 45
Следующие указания приведены в виде
примера для VEGADIF 44, однако, годятся
также для VEGADIF 45.
Открытый резервуар
Со минусовой стороны преобразователя
подается атмосферное давление. При этом
открытый вход стороны минус должен
показывать вниз.
Атмосферное давление на минусовой
стороне преобразователя
