Типичные схемы измерения
5
5
2
1
6
6
7
6
8
8
8
8
6
-
+
4
3
5
5
2
1
6
6
7
6
8
8
8
8
6
-
+
4
3
Указания для обеих схем:
- При измерении потока пара должны
быть установлены выдувные трубы.
Труба к выдувному вентилю должна
быть по возможности прямой.
- Трубы подвода давления должны отво-
дить тепло конденсата. Поэтому их
нельзя изолировать.
- VDE - / VDI - предприсания 3512 или раз-
личные DIN - нормы дают подробную
дополнительную информацию.

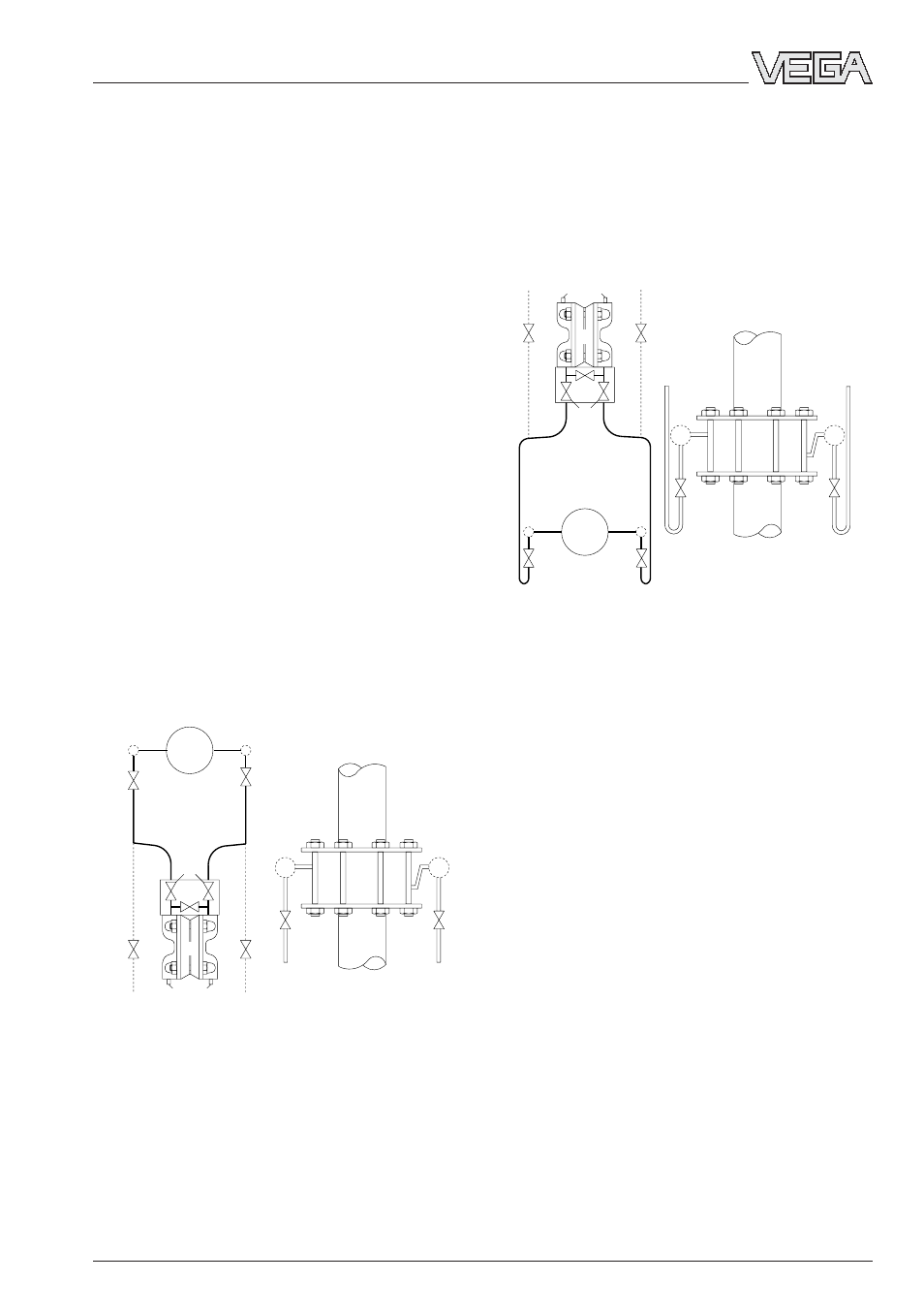

Схема измерения для газа
Влажные газы содержат при окружающих
температурах определенное количество
конденсата. Поэтому рекомендуемое мес-
то установки преобразователя - выше
мест забора, для того чтобы возникающий
конденсат мог опять возвращаться в про-
цесс. Эта схема избегает неравномерного
распределения конденсата на сторонах
плюс и минус преобразователя и возника-
ющих таким образом ошибок измерения.
Трубы подвода давления необходимо про-
кладывать с постоянным достаточным
наклоном.
1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Выдувной вентиль (при необходимости)
6 Запорные вентили
7 Датчик рабочего давления
8 Сосуд
При сухих газах возможно размещение
преобразователя как выше, так и ниже
мест забора давления. Также в этом слу-
чае необходимо прокладывать трубы под-
вода давления с постоянным достаточным
наклоном, для того чтобы конденсат мог
стекать к отводным вентилям.
1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Выдувной вентиль (при необходимости)
6 Запорные вентили
7 Датчик рабочего давления
8 Сосуд
Указания для агрессивных газов
Если измерительная ячейка должна быть
защищена от особенно агрессивных газов
без примесей, то следует выбрать в соот-
ветствии с VDE - / VDI 3512 схему измере-
ния с защитными сосудами. Альтернативно
можно использовать метод продувки за-
щитным газом, который используется
также в агрессивных газах с примесями.
