VEGADIF 34 … 51
3 3
катором
Положения на переключателе означают:
- 0 настройка с ПЭВМ или HART®, при
этом демпфирование регулируется от
0…40 сек
- 2 демпфирование 0,5 с линейное
- 3 демпфирование 1,0 с линейное
- 4 демпфирование 2.0 с линейное
- 5 демпфирование 4,0 с линейное
- 6 демпфирование 8,0 с линейное
- 7 демпфирование 16,0 с линейное
- 8 настройка с ПЭВМ или HART®, при
этом демпфирование регулируется от
0…40 сек
- 9 демпфирование 0 с параб. степ. 1/2
- A демпфирование 0,5 с параб. степ. 1/2
- B демпфирование 1,0 с параб. степ. 1/2
- C демпфирование 2,0 с параб. степ. 1/2
- D демпфирование 4,0 с параб. степ. 1/2
- E демпфирование 8,0 с параб. степ. 1/2
- F демпфирование 16,0 с параб. степ. 1/2
++
-
Z
S
+
-
Z S
Запуск в работу
0 .0 0
0 bar
4 mA
2,5 bar
8 mA
10 bar
20 mA
Display
I
2 .5 0
1 0 .0 0
∆
p
∆
p
Ток
∆
p/p
Ток
Линейное
Функция квадратного
корня
Пример 2: Диапазон измерения 0 … 10 bar

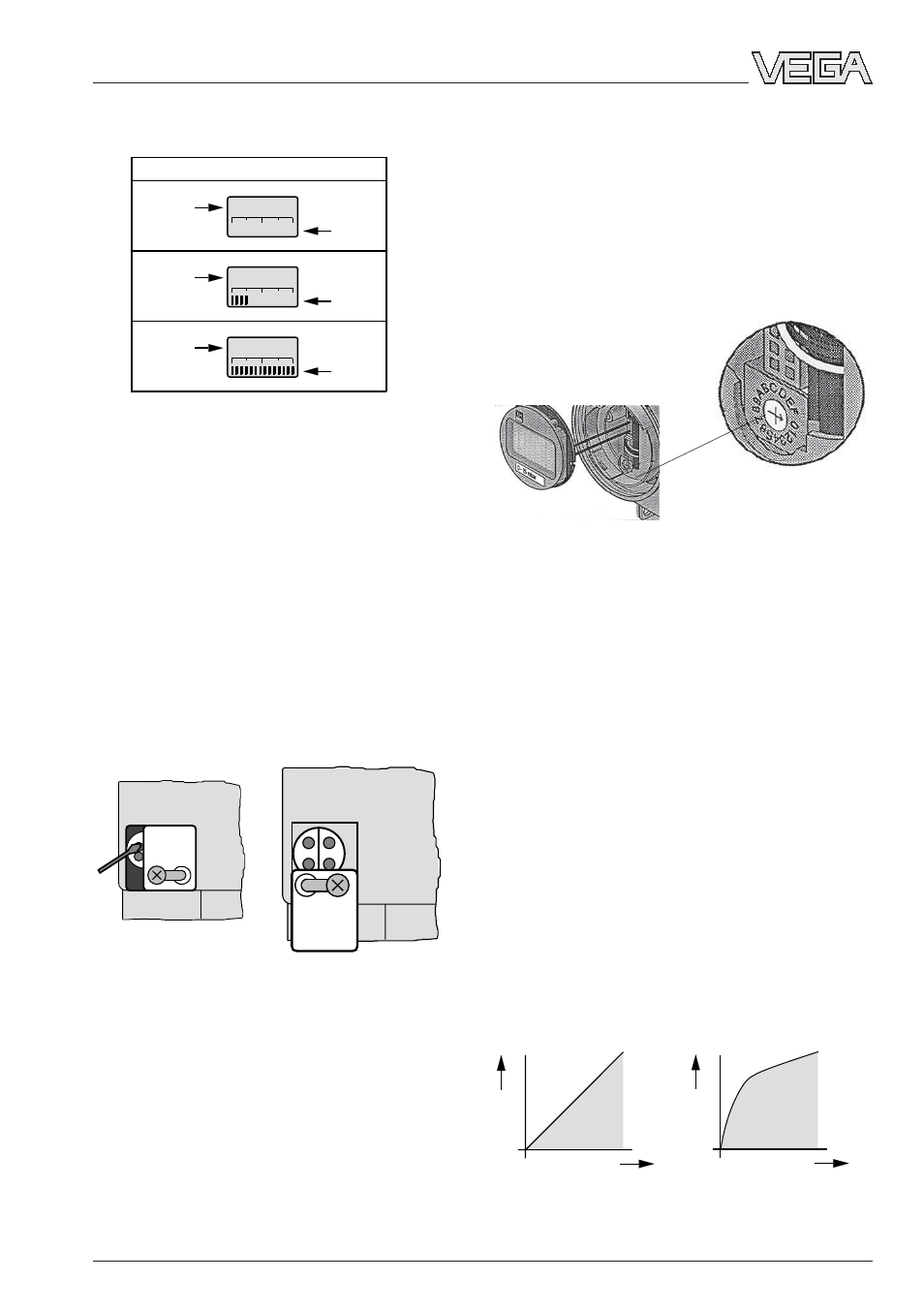

4 - кнопочный регулировочный
элемент
Ваш VEGADIF имеет следующие регулиро-
вочные элементы:
- четыре регулировочные кнопки
- поворотный переключатель
Регулировочные кнопки находятся под
задвижкой сбоку корпуса электроники.
Задвижка обозначена z (zero) и s (span) и
отодвигается после отвинчивания кресто-
образного винта. Если Вы задвижку сдви-
гаете, появляются две регулировочные
кнопки, если Вы её после этого повернете,
появляются все четыре регулировочные
кнопки.
Задвижка освобождает сначала две кноп-
ки и затем все четыре
Этими четырьмя кнопками Вы можете
осуществлять вместе с LC - индикатором
важнейшие регулировки, такие как zero,
span и давление смещения непосредствен-
но на преобразователе.
Если у Вас VEGADIF без LC - индикатора
то подключите к клемме и наконечнику 1
прибор для измерения тока с диапазоном
измерения 0…20 мА (например, цифровой
мультиметр). Для точной регулировки реко-
мендуется точный прибор измерения тока.
Нажимайте на кнопки маленькой отверт-
кой.
Второй регулировочный элемент - поворот-
ный переключатель, Вы найдете под LC -
индикатором; для этого выньте индикатор
как описано в “2.2 Подготовка к монтажу”.
Поворотный переключатель под LC - инди-
