Запуск в работу
PLC
PLC

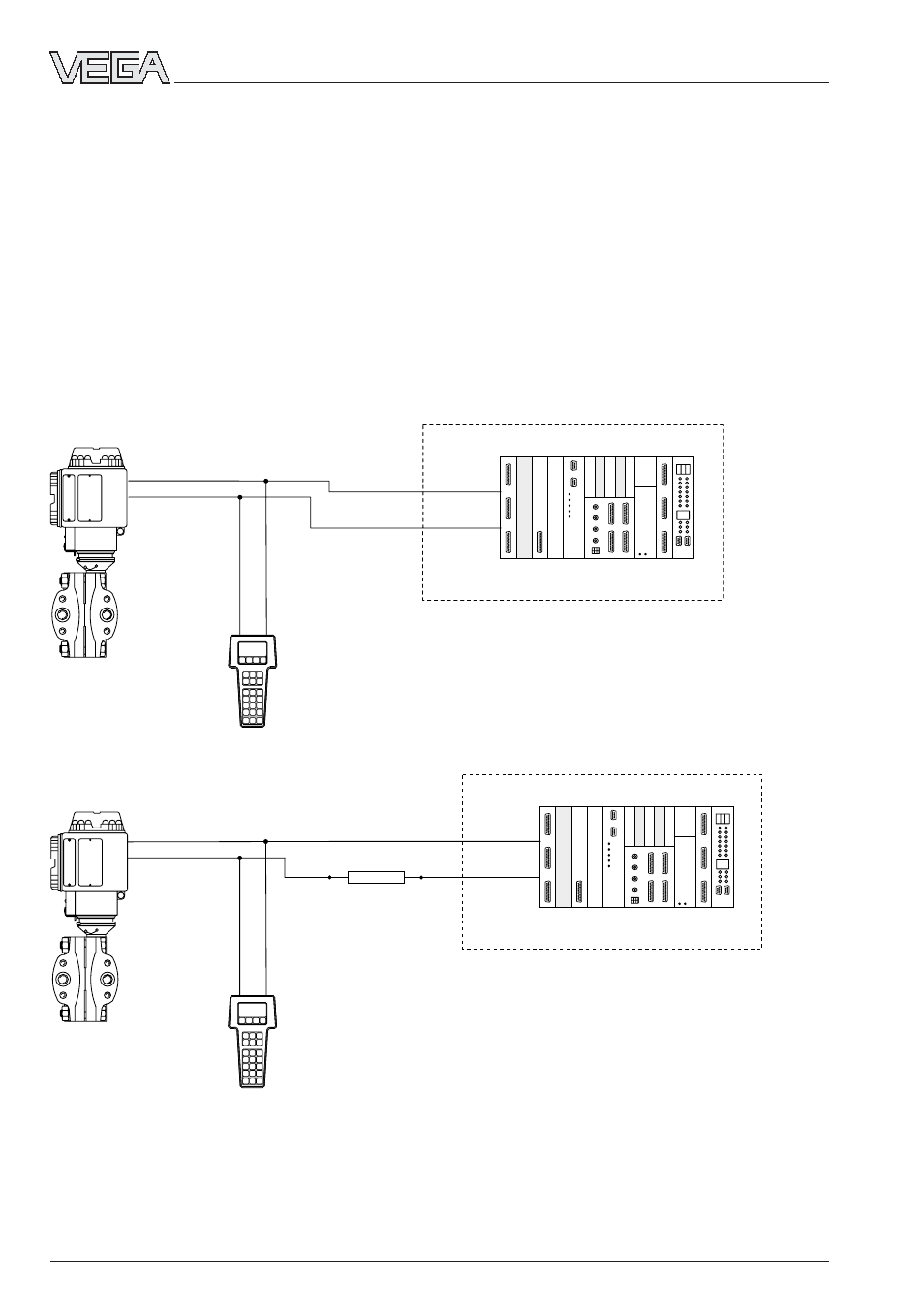

4.3 Запуск в работу с карманной HART®-ЭВМ
Кроме настройки 4 - кнопочным регулировочным элементом в датчике и с помощью ПЭВМ
с обслуживающей программой VVO, VEGADIF можно также настраивать карманной HART®
- ЭВМ. Если сопротивление питающего источника меньше чем 250 Ом, то на время на-
стройки необходимо включить в цепь сигнального /подключающего провода сопротивле-
ние R
X
= 250 Ом,
1
/
4
Вт .
Цифровые сигналы регулировки и связи из-за слишком маленьких сопротивлений источ-
ника питающего напряжения или системы формирования сигнала практически накоротко
замыкаются, так что связь с датчиком не осуществляется.
Электроника подключена к PLC с активной входной цепью
