Типичные схемы измерения
Эта схема имеет такое преимущество, что
начало измерения и интервал измерения
могут быть проверены/изменены, не осво-
бождая резервуар. Вентиль 3 делает воз-
можным необходимую для этого вентиля-
цию/освобождение монтажного переходни-
ка.

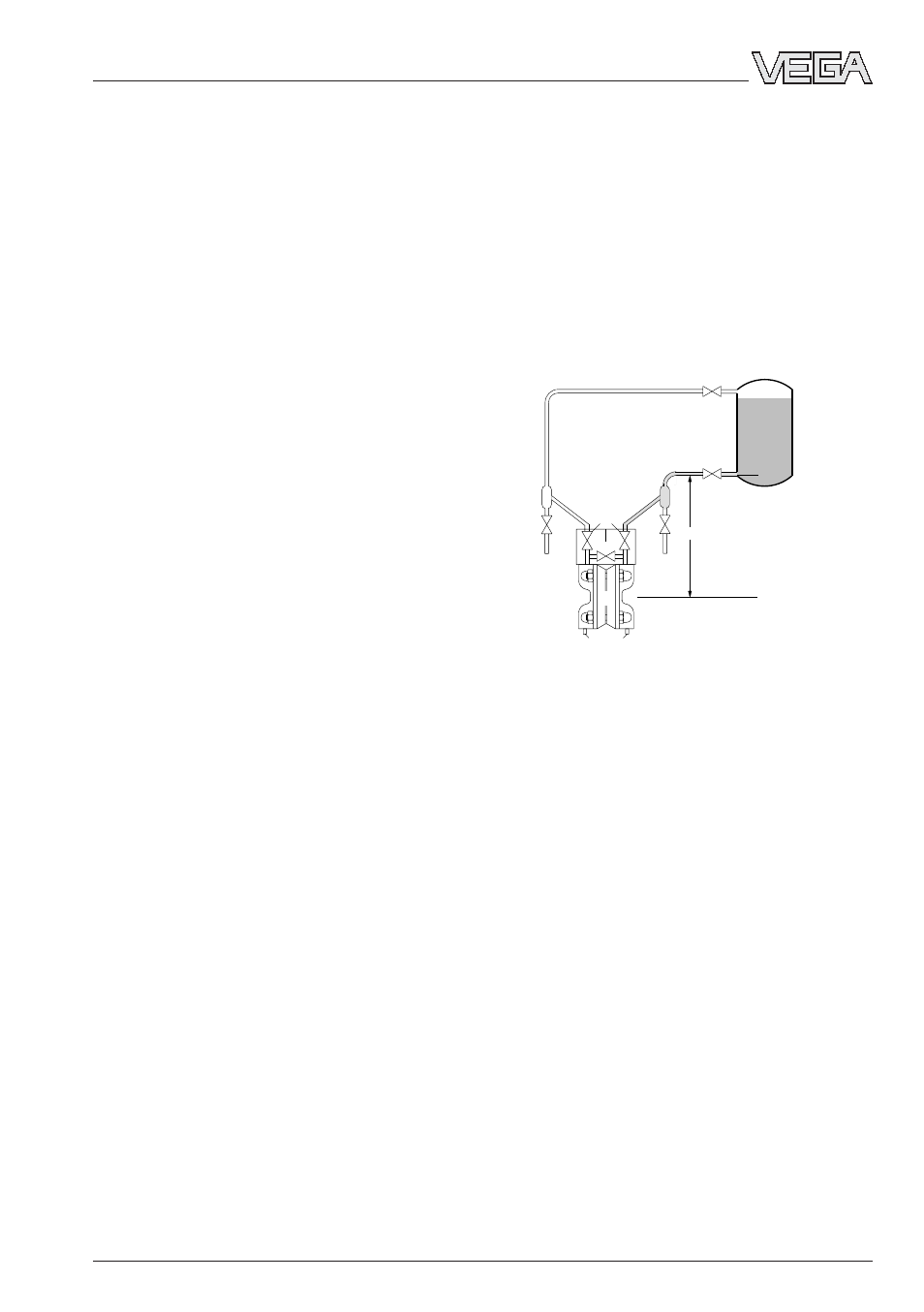

Схема измерения для закрытого
резервуара
При закрытом резервуаре со статическим
давлением, уровень заполняемой жидко-
сти определяется измерением гидростати-
ческого давления. При этом на дно резер-
вуара как общее давление действует сум-
ма гидростатического и статического дав-
ления. Гидростатическое давление являет-
ся, таким образом, разностью между об-
щим давлением и статическим давлением.
Гидростатическое давление соответствует
уровню заполнения, измеренному от цент-
ра фланца мембраны умноженному на
удельный вес заполняемого вещества и
ускорение свободного падения (так как
статическое давление действует как на
сторону плюс, так и на сторону минус, оно
компенсируется при измерении разности
давления).
∆
p =
ρ
• g • h
∆
p : гидростатическое давление [Н/м
2
]
ρ
:
плотность [кг/м
3
]
g:
ускорение свободного падения [м/с
2
)
h:
уровень заполнения [м]
При такой схеме для трубы подвода давле-
ния рекомендуется продувной вентиль и
отстойник для примесей. От этих мер мож-
но отказаться, если заполняемый матери-
ал чист, и в трубопроводах можно не ожи-
дать образования грязи или осадка.
VEGADIF 34, 35
Стандартные схемы измерения
Преобразователь следует размещать пре-
имущественно на высоте предусмотренных
мест замера давления. Если должно быть
предусмотрено размещение ниже мест
замера давления, то необходимо учиты-
вать возникающую при этом разницу вы-
соты “h” при регулировке начала измере-
ния и интервала измерения.
1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Выдувной вентиль
6 Отстойник примесей
7 Запорные вентили
Указания:
- В отличие от преобразователей с одним
входом выбор преобразователя разности
давления осуществляется только при
ожидаемой разности давления. Стати-
ческое давление не учитывается, если
только оно не превышает допустимое
номинальное давление. Таким образом,
выбранный диапазон измерения может
оптимально согласовываться с ожидае-
мой разностью давления.
- Описанные схемы являются рекоменду-
емыми схемами измерения. Для других
схем измерения имеются другие указа-
ния по установке в VDE - / VDI - предпри-
саниях или DIN - нормах (например, VDE/
VDI 3512).
