Инструкция по эксплуатации VEGA VEGADIF 34 … 51
Страница 56
5 6
VEGADIF 34 … 51
6
4
1
5
7
-
3
2
+
6
4
1
5
-
3
2
+
6
4
1
5
h
–
+
3
2

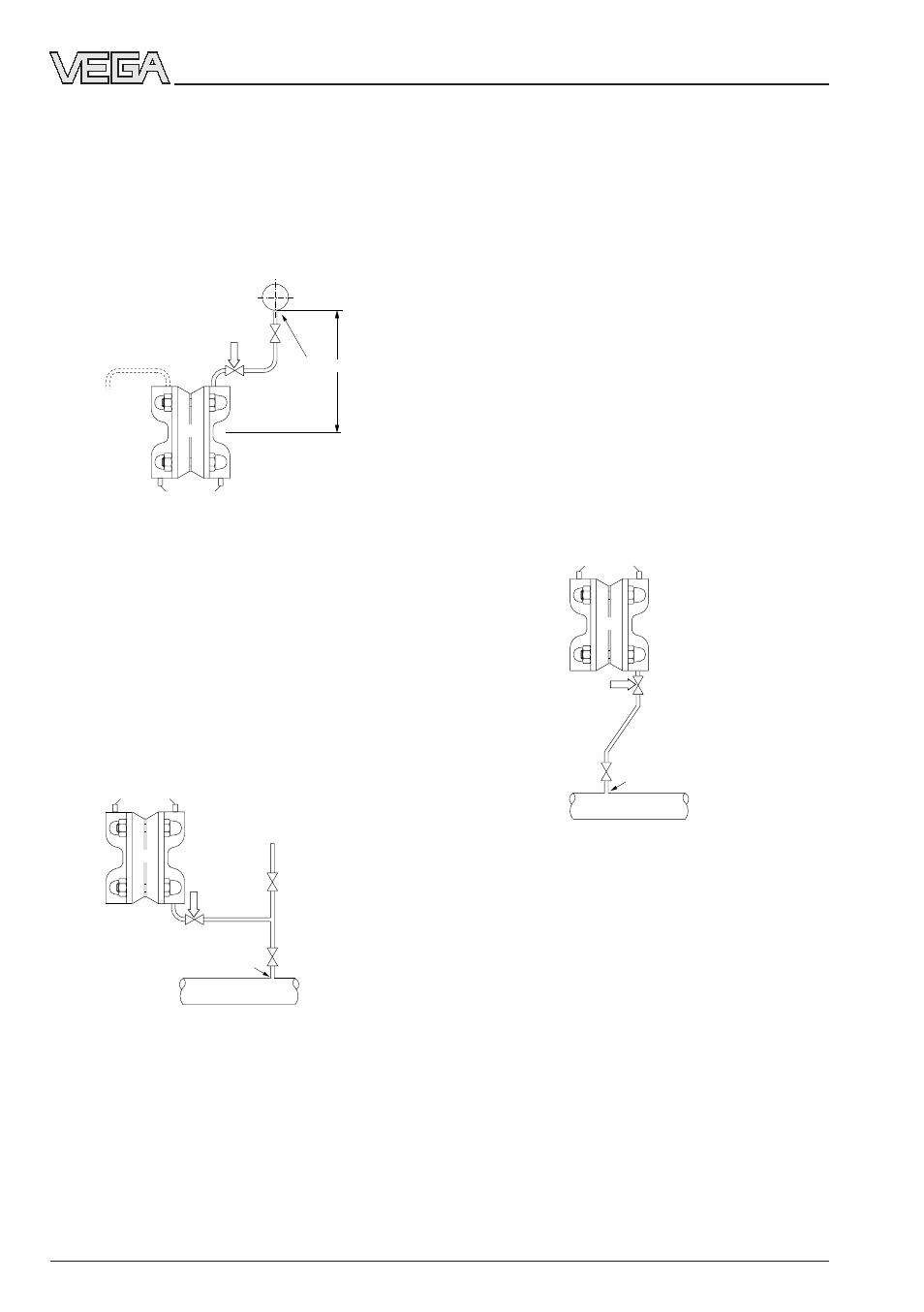

Типичные схемы измерения
При этом расположении должна учиты-
ваться разница высоты “h” между местом
забора и центром измерительной ячейки
для регулировки начала измерения и ин-
тервала измерения (столб жидкости дей-
ствует односторонне на сторону плюс
измерительной ячейки).
1 Впускные вентили
2 Преобразователь
3 Вентили отвода воздуха или воды
4 Запорные вентили
5 Место забора давления
6 Вентиляционные винты
Если преобразователь из соображения
монтажа размещается выше места замера
давления, то вентили выпуска воздуха и
воды на фланцах нужно повернуть наверх.
Труба подвода давления имеет дополни-
тельный вентиль для вентиляции.
1 Впускные вентили
2 Преобразователь
3 Вентили отвода воздуха или воды
4 Запорные вентили
5 Место забора давления
6 Вентиляционный винт
7 Вентиляционный вентиль (труба рабочего давления)
Схема измерения для газов
При измерении давления газов преобразо-
ватель размещается преимущественно
выше мест замера давления. Труба подво-
да давления подключается со стороны
плюс преобразователя. Сторона минус
остается открытой по отношению к атмос-
фере. При сильно загрязненной атмосфере
рекомендуется использование фильтра со
стороны минус или загнутого вниз откры-
того отрезка трубы. Благодаря этому сто-
рона минус может быть защищена от отло-
жений.
Трубы подвода давления следует прокла-
дывать с постоянным повышением, для
того чтобы случайно попавший конденсат
мог самостоятельно стекать. Если газ
содержит посторонние частицы, то следу
1 Впускные вентили
2 Преобразователь
3 Вентили отвода воздуха или воды
4 Запорные вентили
5 Место забора давления
6 Вентиляционные винты
ет использовать специально для этого
предусмотренные штуцеры забора давле-
ния.
Если преобразователь из соображения
монтажа размещается ниже места замера
давления, то на самом низком месте трубы
подвода давления следует установить
отстойник примесей и выдувной вентиль.
