VEGADIF 34 … 51 5 7
- +

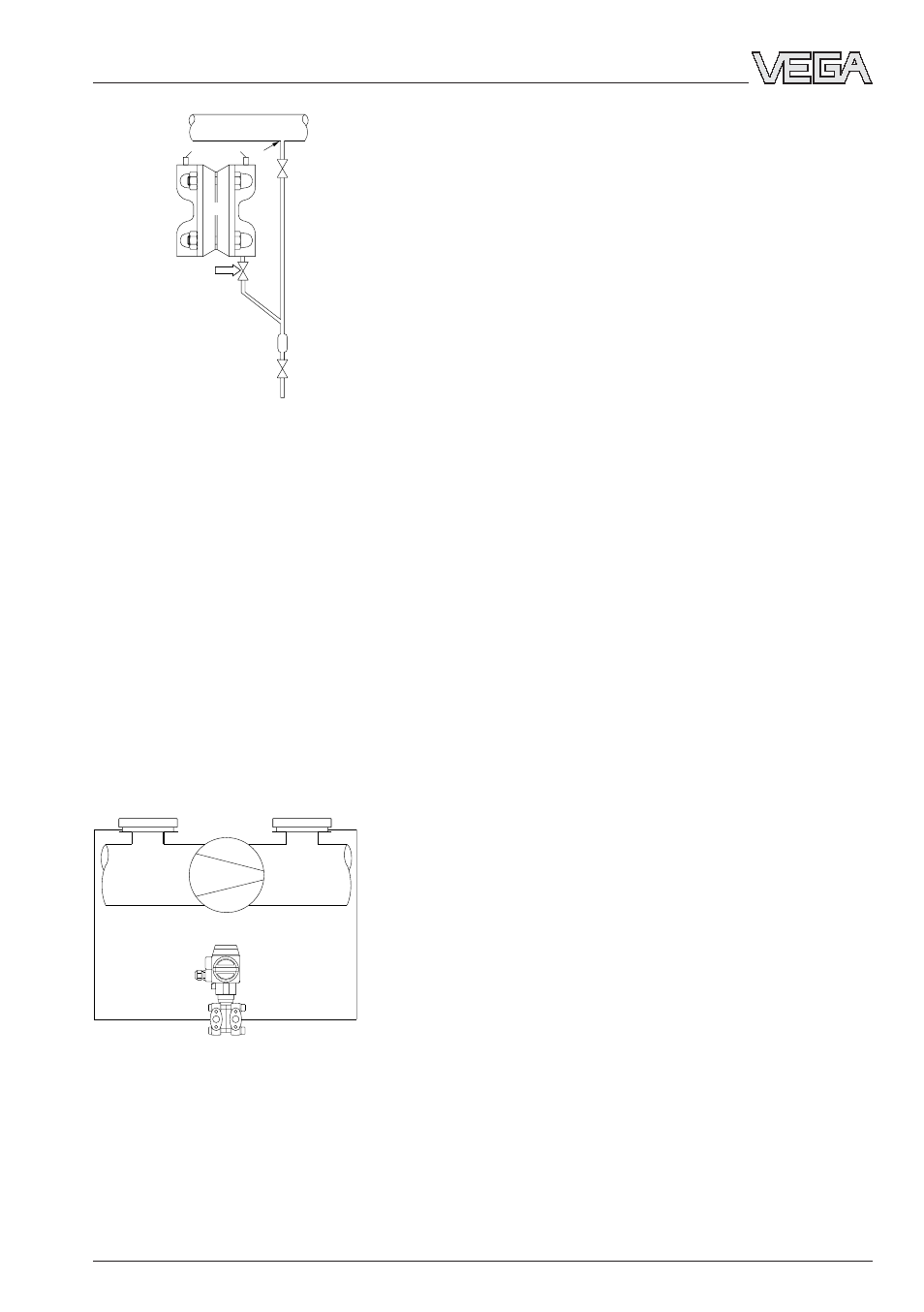

Типичные схемы измерения
6
4
1
5
+
7
8
-
3
2 +
1 Впускные вентили
2 Преобразователь
3 Вентили отвода воздуха или воды
4 Запорные вентили
5 Место забора давления
6 Вентиляционные винты
7 Отстойник примесей
8 Выдувной вентиль
Указание
Описанные схемы являются рекомендуе-
мыми схемами измерения. Для других схем
измерения имеются другие указания по
установке в VDE - / VDI - предприсаниях
или DIN - нормах (например, VDE/VDI 3512).
Специальные указания для
VEGADIF 51
При установке на горизонтальные трубо-
проводы следует обратить внимание на то,
чтобы предотвратить отложения на изоли-
рующей мембране в виде твердых веществ
или склеивание мембраны липкими продук-
тами. Поэтому рекомендуется размещать
соединительные фланцы наверху на трубо-
проводе.
5.4 Измерение уровня заполнения
Схема измерения для открытых
резервуаров
При открытых резервуарах уровень запол-
нения измеряется гидростатическим дав-
лением. Открытыми считаются все резер-
вуары, у которых над жидкостью имеется
атмосферное давление.
VEGADIF принимает гидростатическое
давление стороной плюс через мембрану
фланца, через трубу подвода давления или
изолирующую мембрану. Стороной минус
принимается атмосферное давление.
Гидростатическое давление соответствует
уровню заполнения, измеренному в центре
фланца мембраны или в центре трубы под-
вода давления умноженному на удельный
вес заполняемого вещества и ускорение
свободного падения. Так как атмосферное
давление действует как на сторону плюс,
так и на сторону минус, оно компенсирует-
ся при измерении разности давления.
Dp = p
hydr
=
ρ
• g • h
Dp, p
hydr
: гидростатическое давление [Pa]
ρ
: плотность [кг/м 3 ]
g: ускорение свободного падения [м/с 2 )
h: уровень заполнения [м]
