Электрическое подключение
3.4 Ех - применение
Применение в ЕХ-областях требует ис-
пользования сертифицированных прибо-
ров.
Если для определенного применения необ-
ходимы сертифицированные приборы, то
Вы должны использовать соответствую-
щие служебные документы (информация
об испытаниях, свидетельства об испыта-
ниях и документация о соответствии). Они
входят в комплект поставки приборов.
Обратите, пожалуйста, внимание на прила-
гаемые документы (желтая тетрадь) и
особенно на содержащийся там листок с
данными по технике безопасности
Питающее напряжение при Ех - примене-
нии может поступать только через искро-
защищенную электрическую цепь. Для
этого имеются следующие возможности:
- устройство формирования сигнала
VEGAMET в Ех - исполнении
- не сертифицированное устройство фор-
мирования сигнала VEGAMET с раздели-
тельным барьером VEGA типа 145
- Ех - разделитель питания (например,
VEGATRENN 149 Ех)
- индикаторное и питающее устройство
VEGADIS 371 в Ех - исполнении
Следует также учитывать служебные
документы на эти приборы.
Применение с питанием через Ех - раз-
делитель, например, VEGATRENN 149 Ех

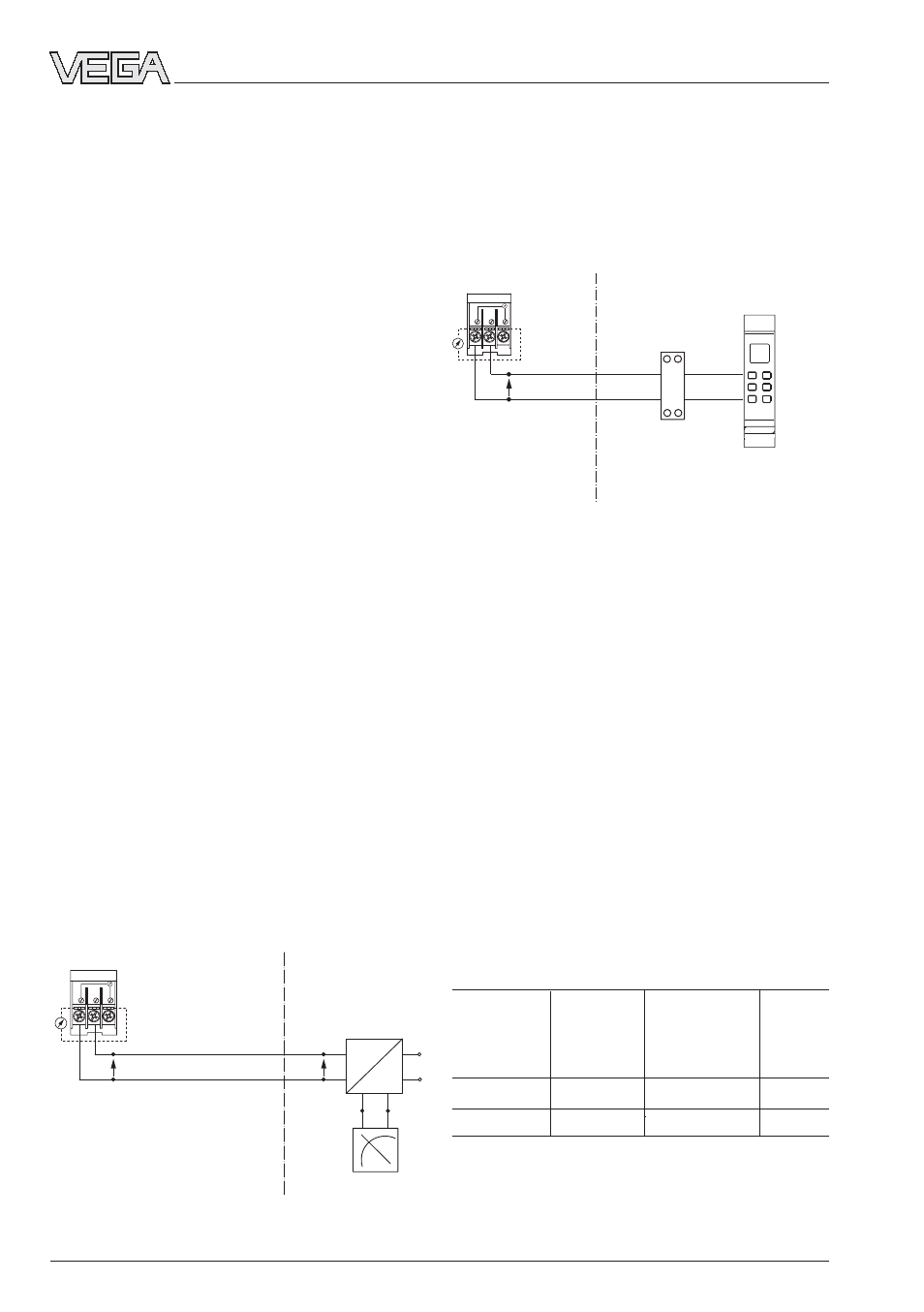

Формирование сигнала происходит в инди-
каторном устройстве вне Ех-области.
Формирователь
сигнала,
индикаторное
устройство
например, Ех-разде-
литель питания
VEGATRENN 149 Ех
Подключающие
клеммы VEGADIF
Ех-применение с питанием через не Ех -
устройство формирования сигнала VE-
GA с разделительным барьером типа
145.
Формирование сигнала происходит через
устройство формирования сигнала вне Ех-
области.
Указания
- регулировка проводится только с под-
ключенным разделительным барьером
(основание: таким образом, учитывается
собственное потребление примерно 300
мкА)
- при подключении VEGADIS 11 Ех следует
учитывать правила совместного включе-
ния искрозащищенных электрических
цепей
Определения длины провода в ia-IIC-
цепях
Сумма внутренних емкостей и индуктивно-
стей компонентов не должна превышать
максимально допустимые значения элект-
рической цепи ia - IIC
Пример:
цепь ia- IIC
Преобразо-
Защита от пе- Провод
1)
max. общая
ватель
ренапряжения
напряжения 1 штука
L
ext
/C
ext
L
int
/C
int
L
int
/C
int
L
int
/C
int
0,5 мГн
0,2 мГн
0,13 мГн
0,17 мГн
56 нФ
11,2 нФ
1 нФ
44,8 нФ
VEGAMET в
не Ех-испол-
нении
1)
Типичное значение для неэкранированных
двухжильных проводов:
L‘ = 0,00065 мГн/м; C‘ = 0,00012 нФ/м
