Страница 24
2 4
VEGADIF 34 … 51
+
-
Z S
165
105
9
312,5
Монтаж
2.3 Варианты монтажа
2.3.1 VEGADIF 34, 35 и 51
Преобразователи разности давления дол-
жны монтироваться, как правило, стацио-
нарно. У VEGADIF 34, 35 и 51возможны три
варианта монтажа:
- монтаж на трубе (2"-труба)
- монтаж на стене
- монтаж на вентильном блоке
1)
Подвесное подключение к трубам подвода
давления не рекомендуется, а при капил-
лярном соединении не допустимо.
Для правильного монтажа VEGA предлагает
универсальный набор, состоящий из:
- монтажного кронштейна
- трубчатой скобы для 2"-трубы (внешний
∅
до 63 мм)
- двух шестигранных муфт М8 с подклад-
ными шайбами
- четырех шестигранных винтов (7/16 UNF
или М10 х 18
2)
)
К преобразователю для включения и вык-
лючения давления можно с помощью флан-
ца подключить вентильный блок из трех
или пяти частей (запорная арматура)
В этом случае можно вместо преобразова-
теля монтировать вентильный блок с помо-
щью монтажного набора к трубе или к
стене. Этот вариант монтажа позволяет
осуществлять простой монтаж и демонтаж
преобразователя без прерывания процес-
са. При этом могут трубы подвода давле-
ния блокироваться вентилем, и вентильный
блок с подключенными трубами подвода
давления остается на месте.
Трубчатый монтаж
Используйте для этого элементы из мон-
тажного набора и учитывайте следующую
последовательность:
1 Монтажный кронштейн закрепить на
трубе в желаемом месте монтажа.
2 Трубчатую скобу через отверстия мон-
тажного кронштейна прикрепить к трубе.
3 К трубчатой скобе привинтить две шес-
тигранных гайки и, затягивая их, закре-
пить монтажный кронштейн на трубе.
4 Преобразователь привинтить к монтаж-
ному кронштейну (винты с шайбами
завинчиваются через отверстия мон-
тажного кронштейна).

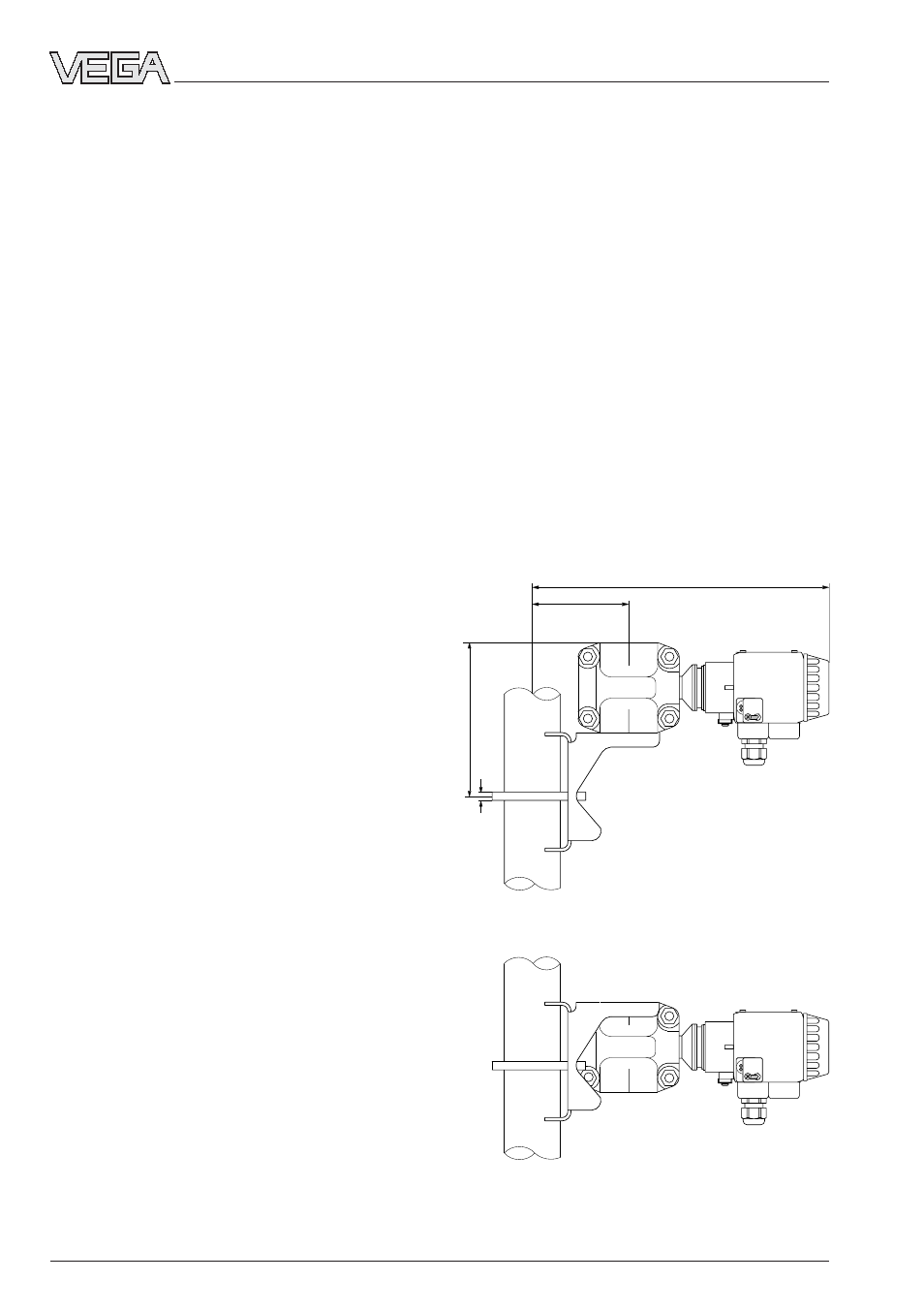

Монтаж на вертикальной трубе
примерные размеры в мм
1)
не для VEGADIF 51
2)
M12 x 18 у VEGADIF 35, версия с 42 МПа
+
-
