VEGADIF 34 … 51

2 3

Монтаж

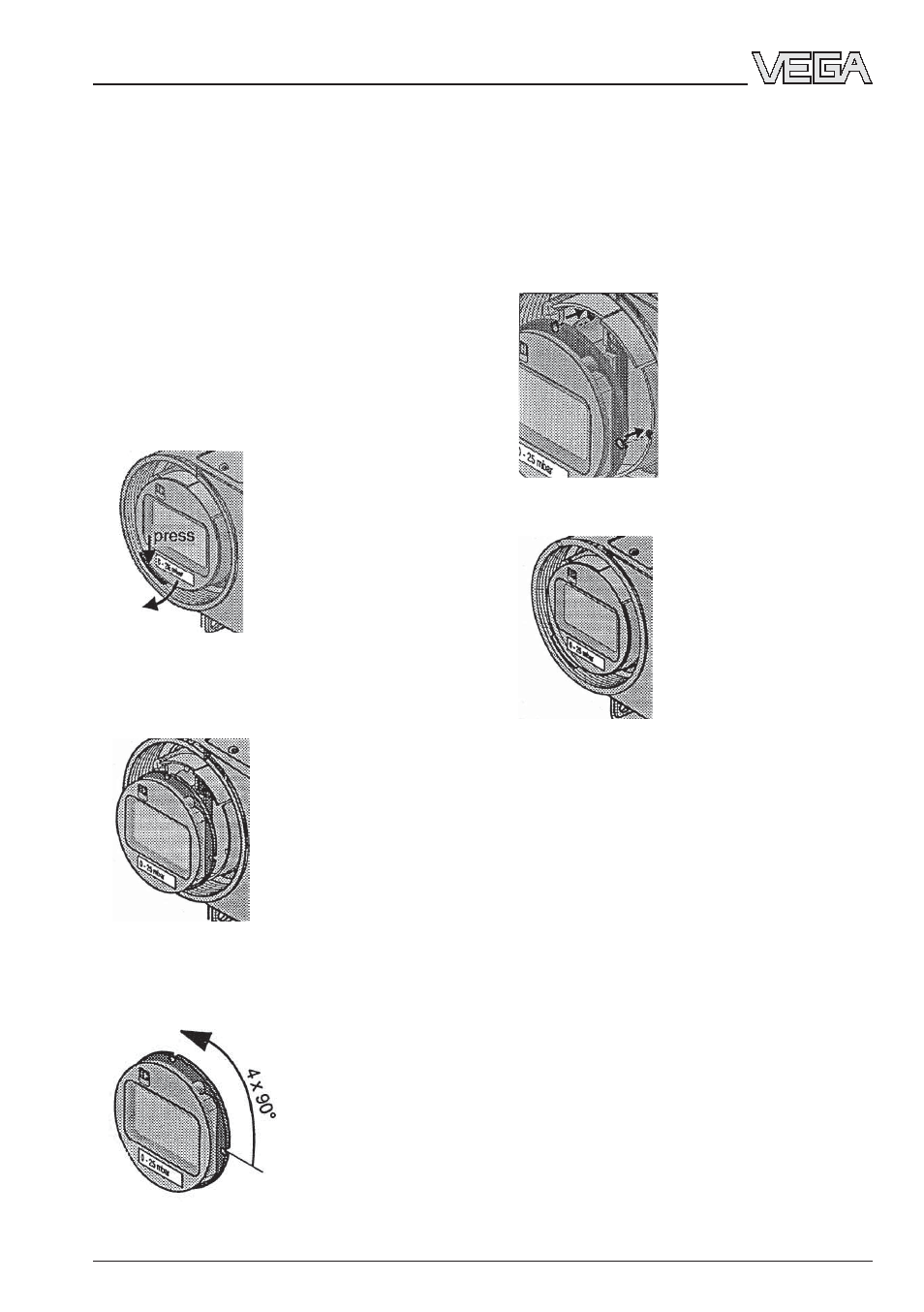

Поворот индикатора

Если установленный индикатор размещен
неправильно, то его можно после открытия
крышки корпуса поворачивать дискретно
на 90

0

.

При этом избегайте загрязнения электро-
ники и осуществляйте эти действия по
возможности в мастерской.

1 Открутите крышку индикатора

2 Нажмите отверткой имеющуюся впе-

реди планку

3 Индикатор наклонить и вынуть

4 Индикатор повернуть в желаемое поло-

жение и выровнять

Указания
Поворачивайте не более чем два раза по
90

0

влево или вправо, иначе Вы можете

повредить подключающий кабель индика-
тора.

5 Индикатор вставить в держатель и

ввести в канавку

6 Крышку индикатора снова закрутить

Удаление защитной крышки

Преобразователь или изолирующая мемб-
рана снабжаются защитной крышкой.
Удалите её перед монтажом.
