VEGADIF 34 … 51
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
Min.
Max.
Min.
Montage
Запорный
вентиль
Отстойник
конденсата
Kondensat-
abscheider
Запорный
вентиль
Сосуд
конденсата
Пар
Слив
конденсата
Конденсат
Стенка
резервуара
Фланец для под-
ключения к
месту измерения
Уплотнение
Изолирующая
мембрана

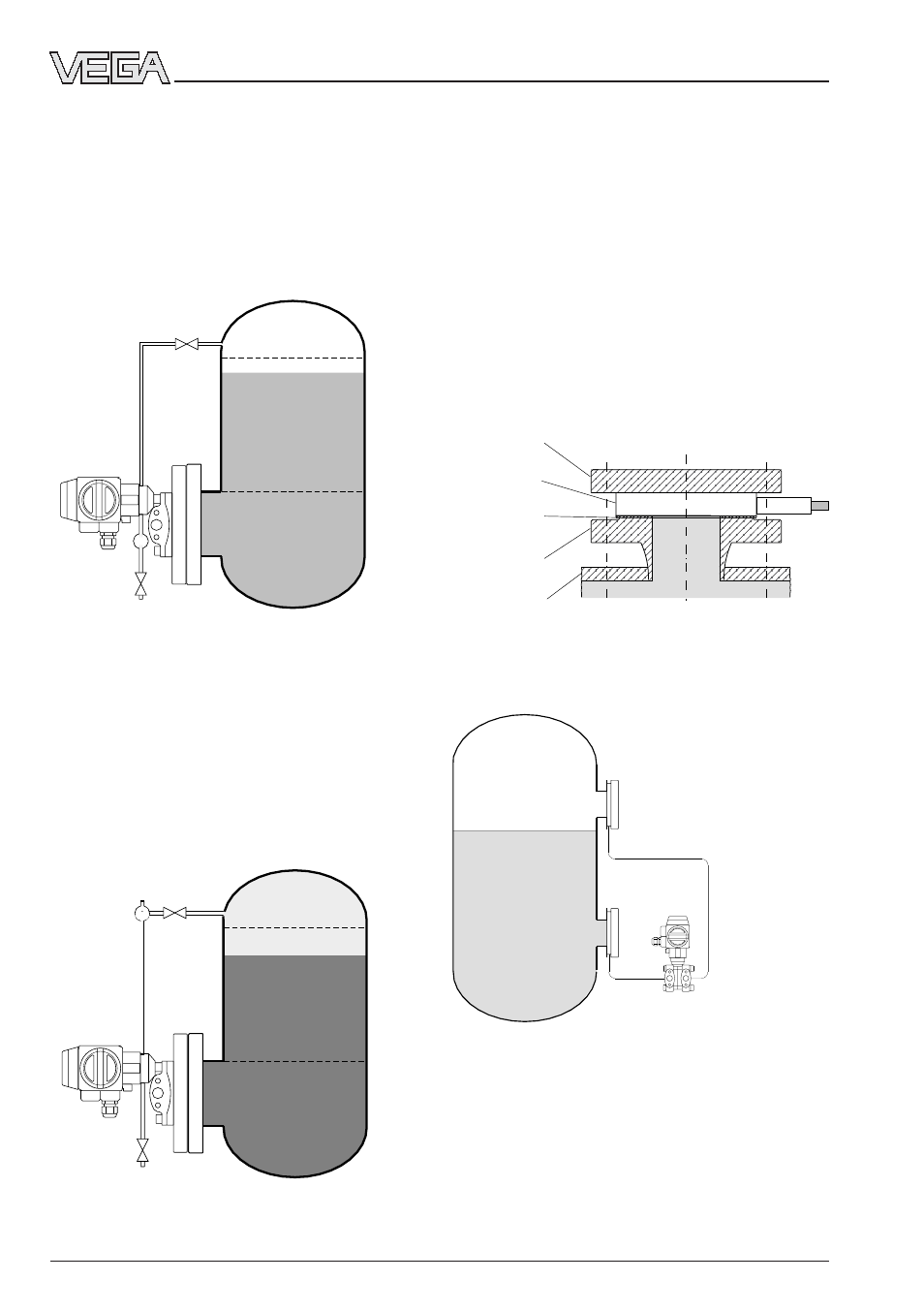

Закрытый резервуар
Минусовая сторона преобразователя со-
единяется трубами подвода давления с
резервуаром и принимает приложенное
давление. При этом точка отбора давления
должна находиться над максимальным
уровнем заполнения. Трубы подвода давле-
ния оборудованы запорным вентилем.
Если приложенное давление появляется
над заполняющей жидкостью в виде горя-
чего пара, то на сторону минус давление
пара поступает через конденсатный столб.
Перед открытием запорного вентиля сле-
дует заполнить трубы рабочего давления
через сосуд конденсата заполняемой жид-
костью.
2.3.3 Установка изолирующей
мембраны на VEGADIF 51
Обе изолирующие мембраны соединяют
преобразователь давления с технологичес-
ким процессом. Размеры подключения
ячеек изолирующей мембраны совпадают
с обычными фланцами. Закрепление произ-
водится с помощью подходящей заглушки.
В зависимости от фланца следует исполь-
зовать уплотнение по DIN 2690 или ANSI B
16.5.
Структура монтажа
Измерение уровня заполнения
Рекомендуемый монтаж
+
Заглушка
Запорный
вентиль
