Страница 32
3 2
VEGADIF 34 … 51
- 0 .5 0 0
-0,5 bar
4 mA
- 0 .0 0 0
0 bar
8 mA
1 .5 0 0
1,5 bar
20 mA
Display
I
5 .0 0 0
s
z
Индикация давления
начала диапазона
измерения (Zero)
∆
p
Запуск в работу
4 Запуск в работу
4.1 Структура настройки
Преобразователи разности давления могут
запускаться в работу
- ПЭВМ с обслуживающей программой
VVO
- карманной HART® - ЭВМ или
- встроенным 4-кнопочным регулировоч-
ным элементом
Обслуживающая программа VVO
С обслуживающей программой VVO (Vega
Visual Operating) на ПЭВМ Вы настраиваете
датчики особенно удобным способом.
ПЭВМ общается с датчиком через адаптер
интерфейса VEGACONNECT 2. На сигналь-
ный и питающий провод накладывается
цифровой обслуживающий сигнал. На-
стройка может производиться непосред-
ственно на датчике, в любом месте сиг-
нального провода.
Карманная HART® - ЭВМ
Наряду с ПЭВМ и 4 - кнопочным регулиро-
вочным элементом датчики могут обслужи-
ваться также карманной HART® - ЭВМ.
4 - кнопочный регулировочный
элемент с LC - индикатором
Если у Вас в распоряжении нет ни ПЭВМ,
ни карманной HART® - ЭВМ, Вы можете
запускать датчики в работу непосред-
ственно с помощью встроенного 4 - кно-
почного регулировочного элемента.
4.2 Настройка 4 - кнопочным
регулировочным элементом

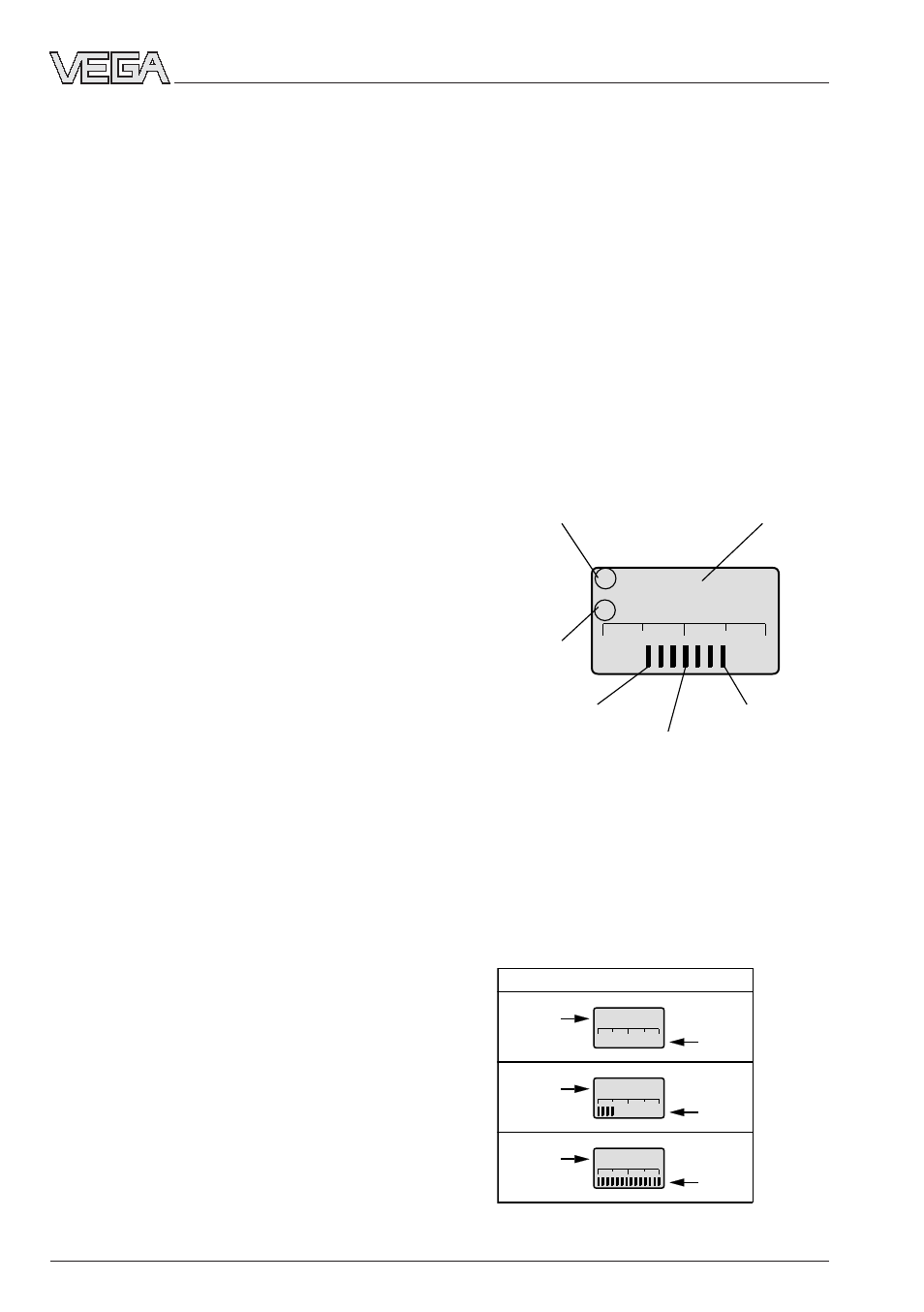

LC - индикатор в рабочем состоянии
В соответствии с заказанным вариантом
Ваш VEGADIF имеет встроенный LC - инди-
катор. Вы можете этот индикатор дообору-
довать или убрать. Индикатор находится
под верхней крышкой корпуса за стеклом.
LC - индикатор выдает следующую
информацию в режиме настройки:
Пример 1: Диапазон измерения -0,5 … 1,5
бар, LCD в рабочем состоянии
Индикация давления
конца диапазона
измерения (Span)
Действительное
значение
давления
Положение
Span
Положение
Zero
Штрих-полоска для
интервала измерения
= Span/Zero
LC - индикатор
Следующие примеры показывают возмож-
ные величины индикации.
