VEGADIF 34 … 51
5 5
Типичные схемы измерения
4
4
1
1
5
6
6
+
-
3
2
Подключение преобразователя к блоку
вентилей
Подключение преобразователя производят
обычно незадолго до запуска в работу
места измерения. В комплект блока венти-
лей, как правило, входят два уплотняющих
кольца из PTFE, а также четыре винта.
Уплотнение осуществляется на обеих
сторонах подключения VEGADIF к процес-
су.
Последовательность:
1 Оба уплотняющих кольца вставить в
канавку вентильного блока (настоятель-
но рекомендуется, при каждом новом
подключении преобразователя к блоку
вентилей использовать две новые про-
кладки из PTFE).
2 Преобразователь с четырьмя крепежны-
ми винтами сначала лишь легко закре-
пить на блоке вентилей.
3 Крепежные винты равномерно крестооб-
разно затянуть (рекомендуемый момент
затяжки 6 – 8 Нм).
5.3 Измерение разности давления

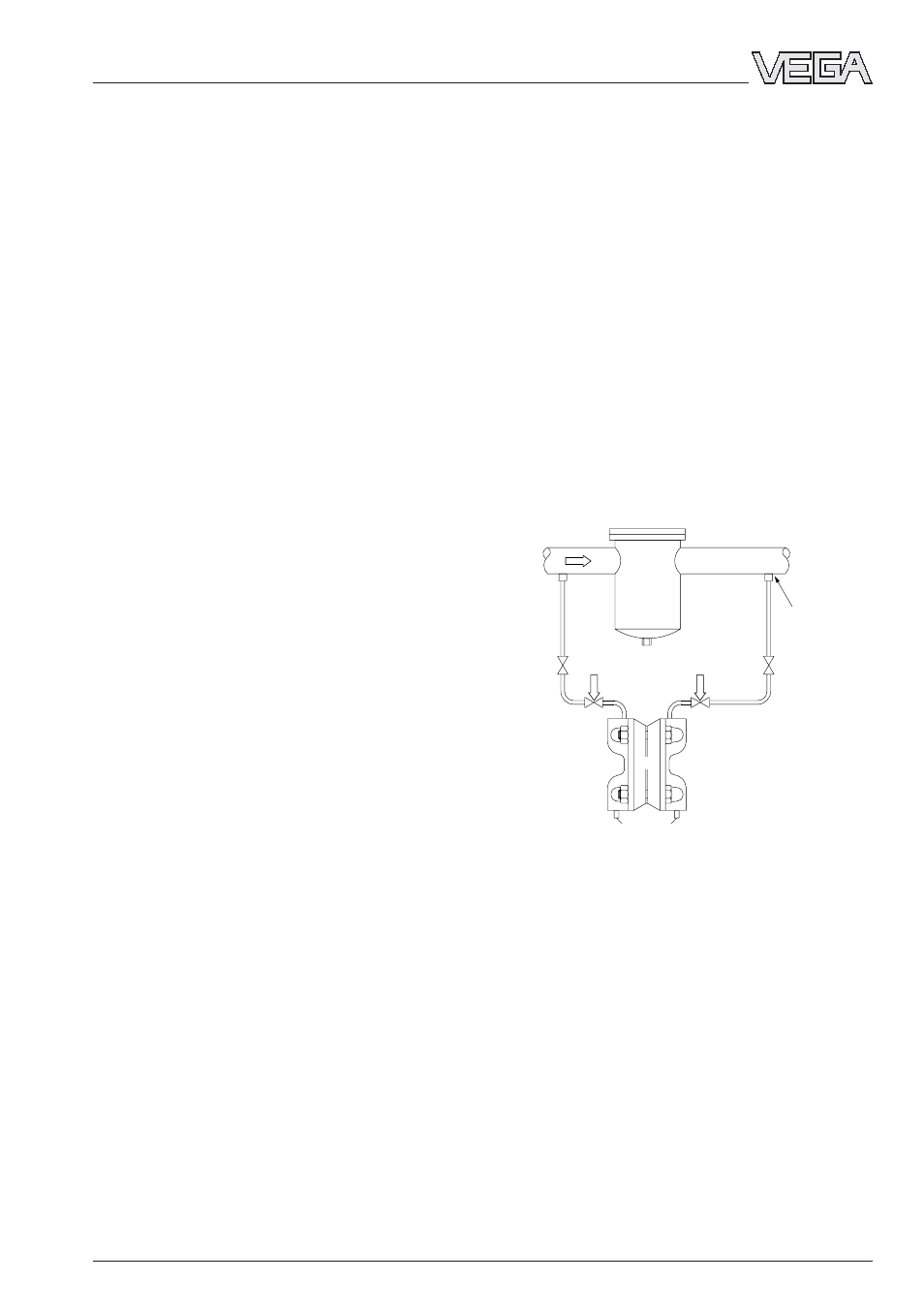

Схема измерения для жидкости
Если давление текущего измеряемого ма-
териала должно измеряться в трубопрово-
де, то места замера давления следует
размещать в зонах равномерного потока.
Трубы подводадавления следует разме-
щать с постоянным наклоном
≥
1 : 10 (т.е.
10 см на м).
Рекомендуемое место установки преобра-
зователя под местами замера давления.
У сред с частичками твердых веществ
места забора давления следует размещать
сверху на трубопроводе.
1 Впускные вентили
2 Преобразователь
3 Вентили отвода воздуха или воды
4 Запорные вентили
5 Место забора давления
6 Вентиляционные винты
При измерениях разности давления по
отношению с открытой атмосферой сле-
дует подключать трубы подвода давле-
ния к стороне плюс преобразователя.
Сторона минус остается открытой по
отношению к атмосфере. При сильно
загрязненной атмосфере рекомендуется
использование фильтра со стороны ми-
нус или загнутого вниз открытого отрезка
трубы. Благодаря этому сторона минус
может быть защищена от отложений.
