VEGADIF 34 … 51
Запуск в работу
Вы можете выбрать четыре линеаризиро-
ванных кривых: линейная, лежащий цилин-
дрический резервуар, сферический резер-
вуар и свободно программируемая кривая.
Под ”user programmable curve“ Вы можете
ввести собственную линеаризированную
кривую как отношение между высотой
заполнения в % или давлением в % (про-
центное значение) и количеством заполня-
емого материала (линеаризованный).
• Выберите для этого ”User programmable
curve“ и затем ”Edit“.
Внимание!
Если Вы хотите ввести собственную лине-
аризированную кривую, Вы должны обяза-
тельных ввести две или более опорные
точки, в противном случае преобразова-
тель не будет работать.
Сначала появится линейное отношение
(функция прямой).
В поле “Transfer measured value” появится
давление заполнения в процентах от уста-
новленного интервала измерения. Интер-
вал измерения Вы установили при Min/Max-
настройке. В нашем примере это находится
в диапазоне 50…1000 мбар.
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, которые состоят из пары значений
“Linearized” (объем в процентах или в выб-
ранной единице) и “Percentage value” (уро-
вень заполнения или высота заполнения
в %).
Измерение в литрах

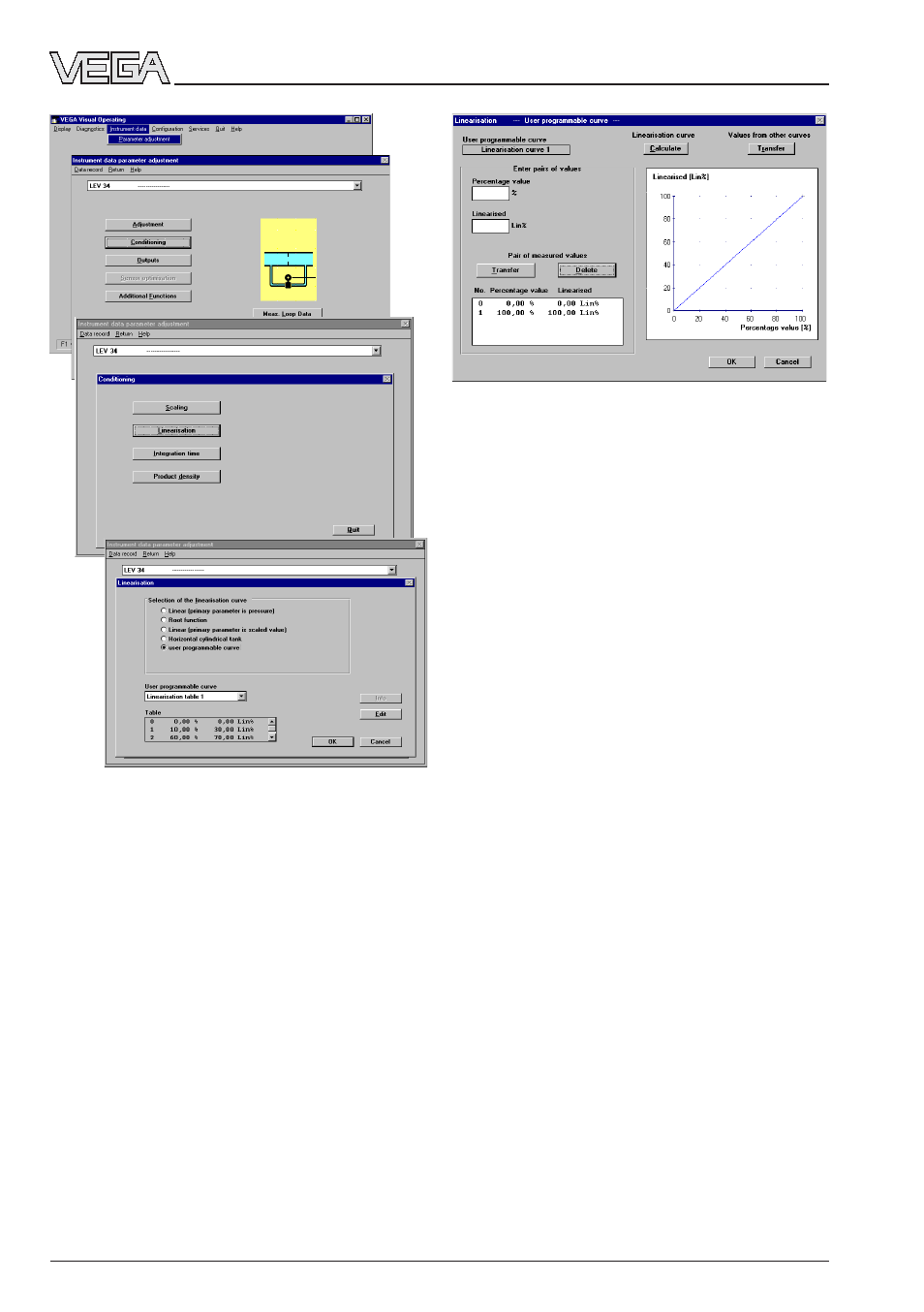

В характеристической кривой следующего
рисунка Вы увидите четыре опорные точки
или пары значений. Между опорными точ-
ками всегда линейная интерполяция.
• Установите опцию “Show scaled values”,
для того, чтобы получить на оси Y уста-
новленную единицу измерения (слева
внизу в окне меню).
Опорная точка 1 лежит на 0 % высоты или
давления заполнения (процентные значе-
ния [%]), что соответствует фактическому
давлению заполнения 0 мбар.
