6 0

VEGADIF 34 … 51

7

6

5

7

6

5

9

2

1

-

+

4

3

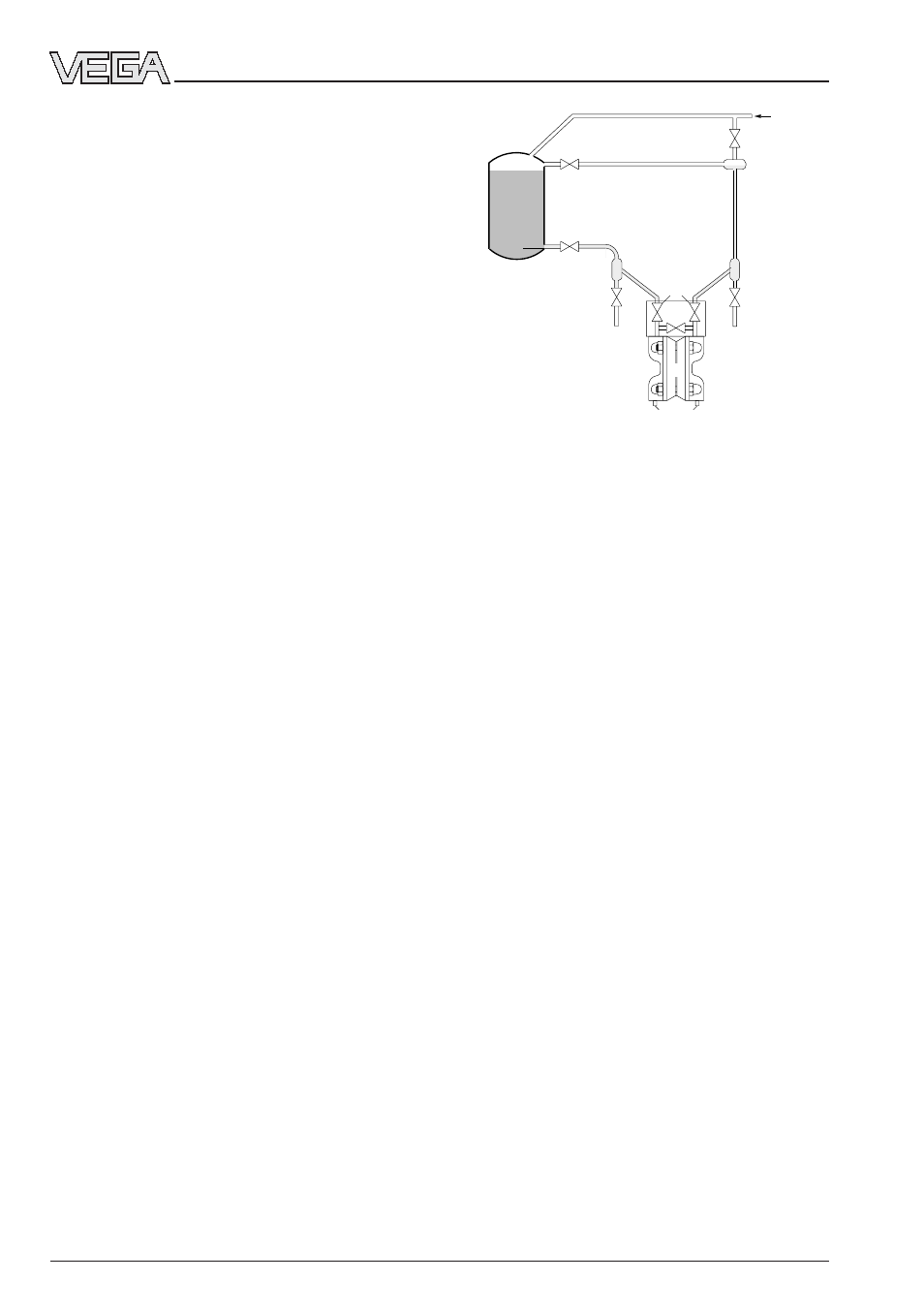

Типичные схемы измерения

Схема измерения для закрытых резервуа-
ров со статическим давлением пара

При закрытом резервуаре со статическим
давлением пара, на дно резервуара как
общее давление действует сумма давле-
ния пара и гидростатического давления.
Это общее давление подводится к стороне
плюс преобразователя. В специальном
сосуде образуется постоянный уровень из-
за возникающего конденсата. Этот столб
конденсата с одной стороны передает
давление пара на сторону минус преобра-
зователя, с другой стороны защищает
измерительную ячейку от горячего пара.

При этом следует учитывать следующее:
- Труба подвода давления от сосуда к

резервуару прокладывается с неболь-
шим наклоном к резервуару, благодаря
этому стекает избыточный конденсат в
резервуар и уровень конденсата в сосу-
де остается постоянным.

- Запорный вентиль “7” между резервуа-

ром и сосудом не должен предотвращать
выход пара к сосуду, поэтому установка
должна быть такой, чтобы в вентиле не
могло образовываться скопление воды.

- При недостаточном образовании конден-

сата в сосуде через дозирующий вен-
тиль “9” он равномерно заполняется в
небольших количествах измеряемым
веществом как дополнительный конден-
сат.

- Если среда имеет другую плотность чем

столб конденсата (1,0 г/см

3

), то это сле-

дует учитывать при регулировке интер-
вала измерения.

При такой структуре для трубы подвода
давления рекомендуется продувной вен-
тиль и отстойник для примесей. От этих
мер можно отказаться, если заполняемый
материал чист, и в трубопроводах можно не
ожидать образования грязи или осадка.

1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Выдувной вентиль
6 Отстойник примесей
7 Запорные вентили
8 Сосуд
9 Дозирующий вентиль

Разность давления определяется преобра-
зователем следующим образом:

P

= p

F

+ p

D

– (p

k

+ p

D

)

P

= p

F

– p

k

P

: Разность давления

p

F

: Гидростатическое давление столба жидко-

сти

p

D

: Статическое давление пара

p

k

: Гидростатическое давление столба конден-

сата (постоянно)

Начало измерения определяется как отри-
цательная разность давления p

F

– p

k
