Инструкция по эксплуатации VEGA VEGADIF 34 … 51
Страница 48
4 8
VEGADIF 34 … 51
Запуск в работу
• Подтвердите, нажав “OK”
В главной ячейке Вы увидите заданные
ранее имя и описание места измерения.

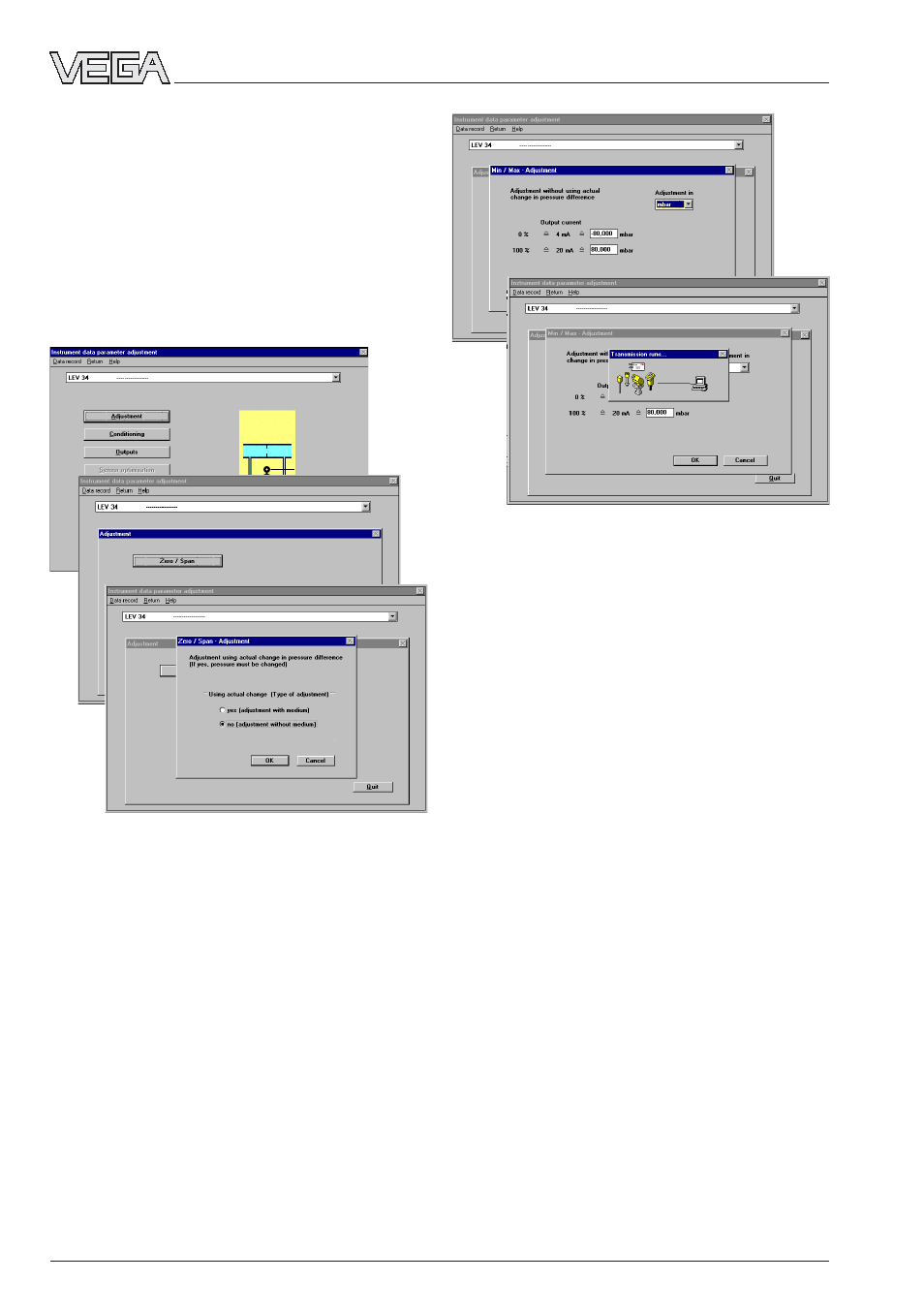

• Выберите в окне меню “Instrument data
parameter adjustment” пункт меню
“Adjustment”
• В окне меню “Adjustment” нажмите на
“zero/span”
Вы можете производить min/max - настрой-
ку со средой или без среды. Если Вы хо-
тите производить настройку со средой, то
Вы должны min - настройку проводить с
пустым резервуаром и max - настройку с
заполненным резервуаром.
Поэтому удобно и быстро, как в примере,
проводить настройку без среды.
• Выберите единицу измерения.
• Укажите давления, которые в Вашем
использовании должны соответствовать
0 % и 100 % и нажмите “ОK”.
В примере речь идет о преобразователе
давления с диапазоном измерения
-80…+80 мбар, с помощью которого изме-
ряются пониженные давления (частичный
вакуум). Min - значение устанавливается
на -80 мбар и max - значение (span) на 80
мбар (т.е. конец диапазона измерения).
• Подтвердите данные с помощью “OК” и
Вы находитесь после короткой передачи
данных в датчик опять в окне меню
“Adjustment”.
• Закройте все окна меню, нажав “Quit” и
Вы попадете опять в исходное меню.
Корректировка смещения
Если индикатор после регулировки zero
при нулевом давлении не показывает нуль,
Вы можете его откорректировать на нуль
(регулировка положения). Здесь можно
благодаря пустой и полной регулировке
сдвигать определенную пропорциональ-
ность между давлением и сигнальным
током (характеристикой) в вертикальном
направлении. Характеристика может при
этом в диапазоне нулевой точки или конеч-
ного значения измеряемого диапазона
квазиопределяться и сдвигаться. Это
соответствует, например, меню “LOW
SENSOR CALIBRATION” в HART® - меню.
