VEGADIF 34 … 51
6 5
Типичные схемы измерения
5
5
2
1
6
6
7
6
-
+
4
3

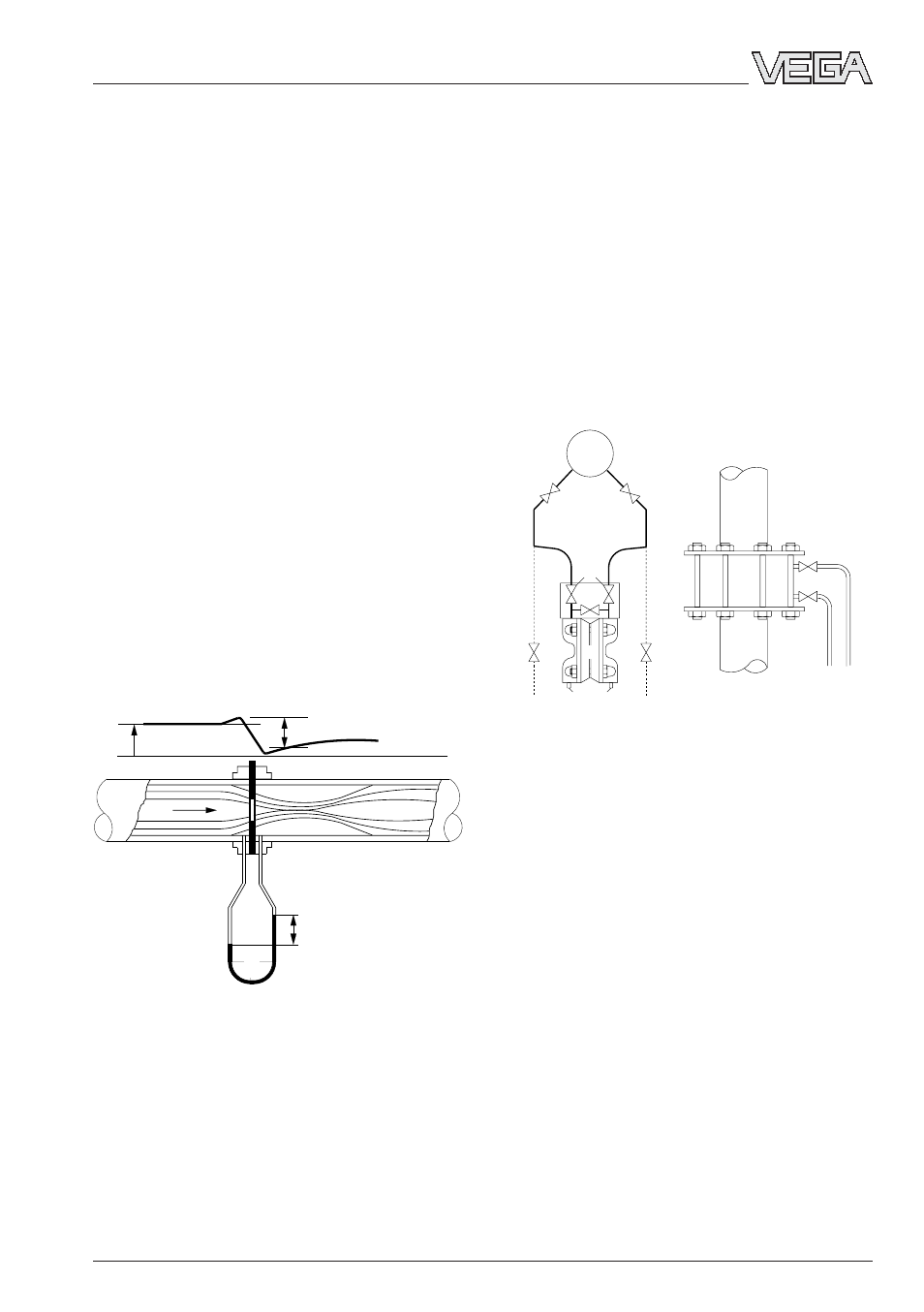

5.5 Измерение потока
Принцип работы
Используемый метод разности давления
для измерения потока основывается на
том, что энергия текущего потока одинако-
ва во всех местах закрытой системы. Эта
общая энергия состоит из динамической
части (обусловлена скоростью потока) и
статической части (обусловлена давлени-
ем). Сужение внутри потока приводит к
повышению скорости потока и снижению
давления. Этот перепад давления одно-
значно определяет величину потока. Име-
ется следующее соотношение:
q = c •
√
∆
P
q:
поток
c:
фактор влияющий на величину перепада давле-
ния (сужение)
∆
P
: измеренный перепад давления (разность дав-
лений)
Таким образом, создаваемый перепад дав-
ления является квадратичной функцией от
потока.
Схема измерения жидкостей
При измерениях жидкостей трубы подво-
да давления должны быть полностью
заполнены жидкостью без примесей газа.
Примеси газа в трубах подвода давления
или перед измерительной ячейкой вызы-
вают ошибки измерения. Благодаря мон-
тажу преобразователя ниже места забо-
ра давления трубы подвода давления
могут самостоятельно удалять газы.
Поэтому рекомендуемое место установки
преобразователя ниже места забора
давления.
1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Выдувной вентиль (при необходимости)
6 Запорные вентили
7 Трубопровод
Преобразователь может быть установлен
также выше забора. При такой схеме,
однако, могут образовываться в наиболее
высоко расположенной части измери-
тельной ячейки воздушные или газовые
подушки, которые влияют на измерения.
Поэтому в этом случае необходима пери-
одическая вентиляция. Эта схема должна
выбираться только при достаточном
статическом давлении. Она имеет пре-
имущества, если возможны отложения.
Измерительная ячейка и трубы подвода
давления могут очищаться самостоятель-
но.
