VEGADIF 34 … 51
6 1
2
3
1
4
5
h
1
h
2
∆
p
h = ––––––
ρ
• g
Типичные схемы измерения
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;;;;
;;;;
6
2
1
7
5
6
5
8
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;;;;
-
+
4
3
;;
;;
;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;

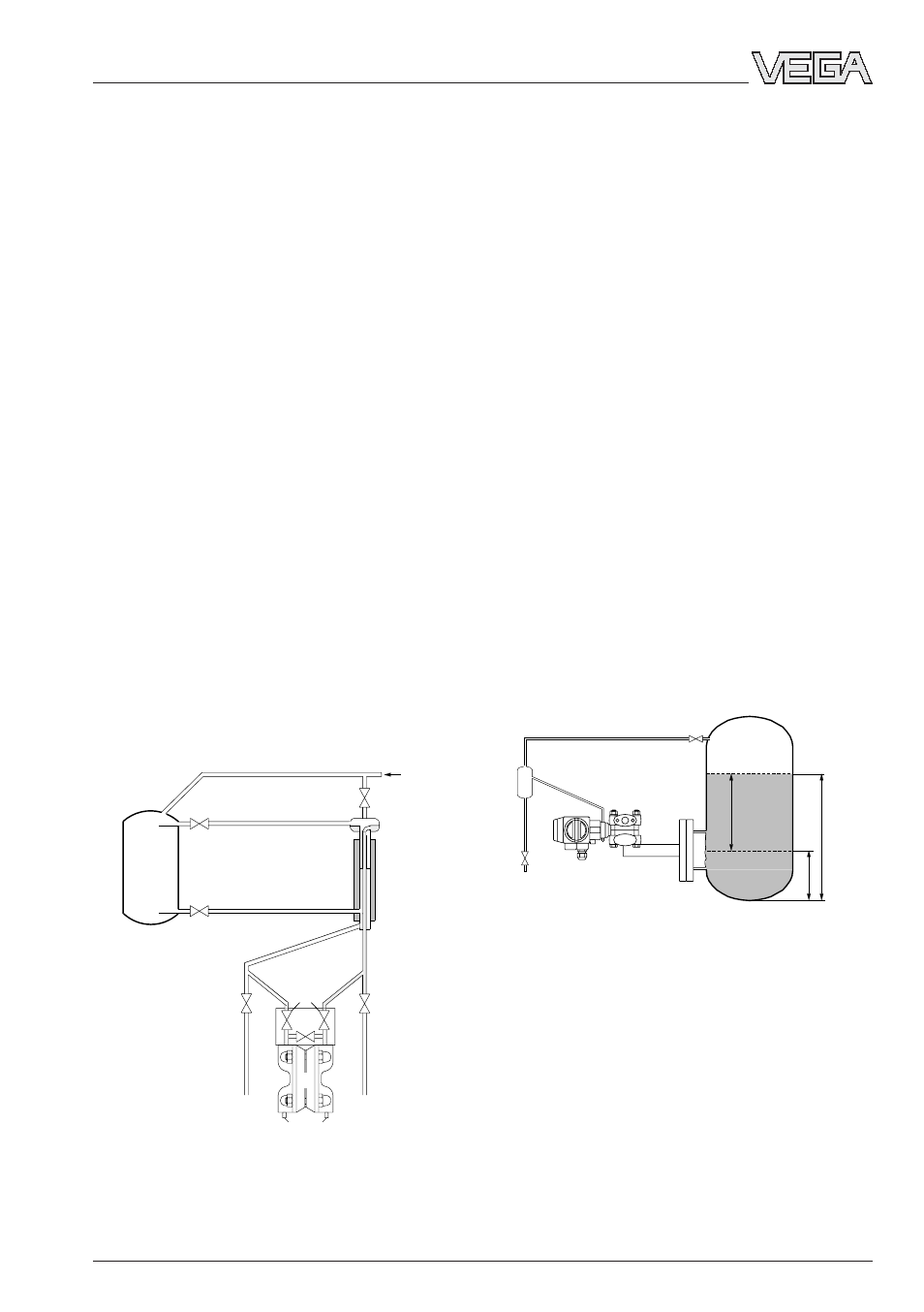

Схема измерения для закрытых резервуа-
ров со статическим давлением пара и
нагретой сравнительной колонной
Эта схема измерения является вариантом
описанной ранее схемы измерения. При
этом, однако, столб конденсата окружен
трубой большего диаметра, которая напол-
нена как сообщающаяся труба заполняе-
мым материалом. Благодаря выравниванию
температуры плотность обоих столбов
оказывается одинаковой. Внешний трубо-
провод при этом следует изолировать -
однако не сосуд (тепло конденсации долж-
но отводиться).
Эта схема измерения предпочтительна для
измеряемых материалов с более высокой
плотностью, так как она дает точные ре-
зультаты измерения.
Для этой схемы измерения пригодны те же
технические условия, которые описаны
ранее.
VDE - / VDI - предприсания 3512 или различ-
ные DIN - нормы дают подробную дополни-
тельную информацию, особенно по:
- прокладке и соединению дроссельных
приборов и труб подвода давления
- выбору деталей при агрессивных средах.
1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Запорные вентили
6 Выдувной вентиль
7 Отстойник примесей
VEGADIF 44,45
Преобразователь следует монтировать на
резервуаре так, чтобы изолирующая мемб-
рана даже при минимальном уровне запол-
нения была полностью покрыта заполняе-
мой жидкостью.
Место забора давления для общего давле-
ния может располагаться на дне резервуа-
ра или на определенной высоте. Места
забора давления для статического давле-
ния должны находиться выше max. уровня
заполнения. Нижнее место забора давле-
ния подключается к преобразователю со
стороны плюс, а верхнее - к стороне ми-
нус.
Преобразователь принимает общее давле-
ние со стороны плюс через фланцевую
разделительную мембрану, статическое
давление со стороны минус через трубы
подвода давления, соединенные с процес-
сом.
Стандартная схема
Пример VEGADIF 45:
Преобразователь непосредственно при-
фланцован
1 Преобразователь
2 Запорные вентили
3 Отстойник примесей
4 Выдувной вентиль
5 Вентили отвода воздуха или воды
