Запуск в работу
4 … 20 mA
2
2
2
1)
2
VEGA-
CONNECT 2
PLC
4.4 Настройка с ПЭВМ

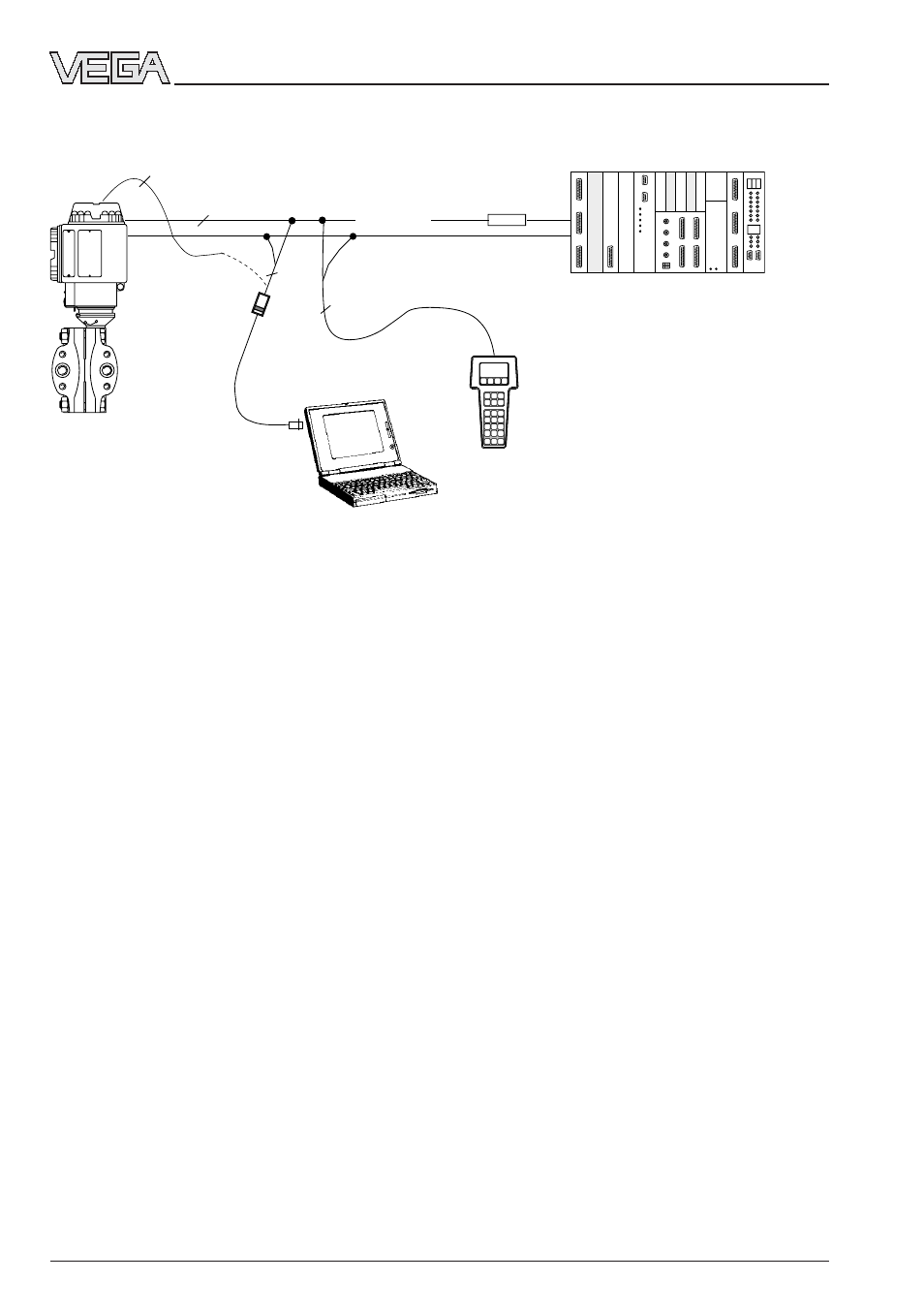

Для подключения ПЭВМ к преобразовате-
лю давления используйте интерфейсный
преобразователь VEGACONNECT 2
Подключение ПЭВМ
Вставьте VEGACONNECT 2 в стандартное
гнездо ПЭВМ и вставьте двухжильный
провод VEGACONNECT в преобразователь
давления или подсоедините к сигнальному/
питающему проводу преобразователя
давления.
Прежде чем Вы начнете работать:
не пугайтесь множества картинок, инст-
рукций и меню на этих страницах. Как и во
многих других ситуациях, сначала все
кажется сложнее и запутанней чем это
есть в действительности. Начинайте рабо-
ту с ПЭВМ спокойно, шаг за шагом, и Вам
уже скоро не понадобятся последующие
страницы.
Если Вы подключаете ПЭВМ с обслужива-
ющим математическим обеспечением VVO
к измерительному устройству,
• сначала включите питание преобразова-
теля давления.
• включите ПЭВМ и запустите математи-
ческое обслуживание VVO.
• на экране выберите с помощью стрелок
или мышки пункт “ Planning” и нажмите
“OK”.
В следующем окне Вас спросят имя
пользователя.
• Укажите имя “VEGA”
• Укажите пароль также “VEGA”
Обслуживающая программа (VVO), в даль-
нейшем мы называем ее коротко VVO, осу-
ществляет соединение с подключенным
датчиком…
1)
если сопротивление системы
формирования сигнала (PLC),
подключенной к сигнальному
проводу 4…20 мА меньше чем 200
Ом, то для продолжительной
настройки к подключающему
проводу должно включаться
сопротивление от 250 Ом до 350
Ом.
Цифровой обслуживающий сигнал
из-за слишком маленького входного
сопротивления подключенной
системы формирования сигнала
сильно бы ослаблялся или коротко
замыкался, так что цифровая связь
с ПЭВМ более не гарантировалась
бы.
