Типичные схемы измерения
Разность давления определяется преобра-
зователем следующим образом:
∆
P
= p
F
+ p
D
– (p
k
+ p
D
)
∆
P
= p
F
– p
k
∆
P
: Разность давления
p
F
: Гидростатическое давление столба жидкости
p
D
: Статическое давление пара
p
k
: Гидростатическое давление столба конденсата
(постоянно)
Начало измерения определяется как отри-
цательная разность давления p
F
– p
k
Схема измерения для закрытых резер-
вуаров со статическим давлением пара
и нагретой сравнительной колонной
Эта схема измерения является вариантом
описанной ранее схемы измерения. При
этом, однако, столб конденсата окружен
трубой большего диаметра, которая напол-
нена как сообщающаяся труба заполняе-
мым материалом. Благодаря выравниванию
температуры плотность обоих столбов
оказывается одинаковой.
Внешний трубопровод при этом следует
изолировать- однако не сосуд (тепло кон-
денсации должно отводиться).
Это схема измерения предпочтительна для
измеряемых материалов с более высокой
плотностью, так как она дает точные ре-
зультаты измерения.
Для этой схемы измерения пригодны те же
технические условия, которые описаны
ранее.
1)
Преобразователь может в соответствии с
предыдущей информацией быть прифланцован
также через устройство обслуживания.

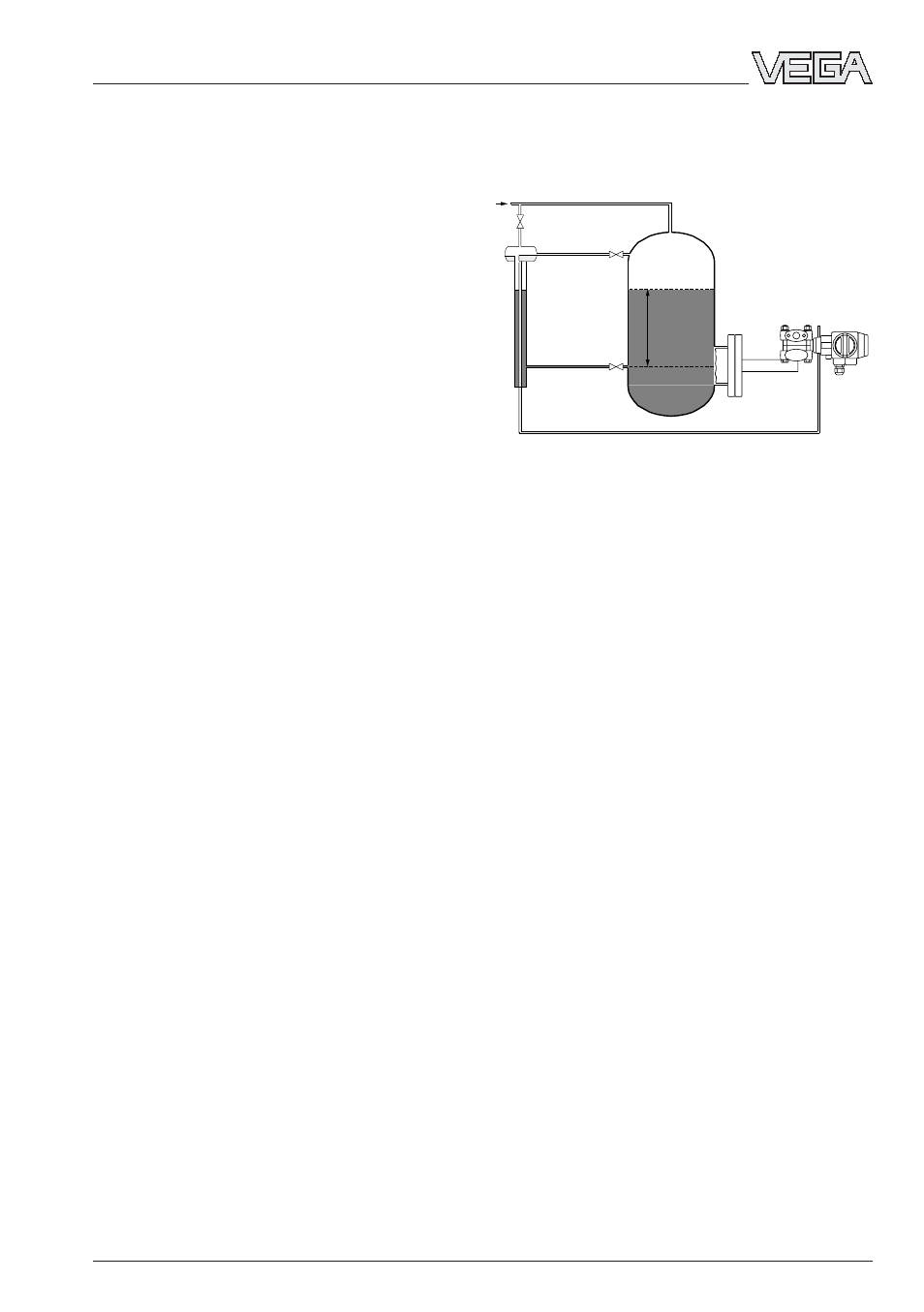

Пример VEGADIF 45:
Преобразователь непосредственно при-
фланцован
1 Преобразователь
2 Запорные вентили
3 Сосуд
4 Дозирующий вентиль
5 Вентили отвода воздуха или воды
VEGADIF 51
Схема измерения для закрытого резер-
вуара со статическим давлением
При закрытом резервуаре со статическим
давлением, уровень заполняемой жидко-
сти определяется измерением гидростати-
ческого давления. При этом на дно резер-
вуара как общее давление действует сум-
ма гидростатического и статического дав-
ления. Гидростатическое давление
является, таким образом, разностью меж-
ду общим давлением и статическим давле-
нием.
Преобразователь принимает через изоли-
рующую мембрану со стороны плюс общее
давление, а со стороны минус статическое
давление.
Изолирующую мембрану следует монтиро-
вать на резервуаре так, чтобы она даже
при минимальном уровне заполнения была
полностью покрыта заполняемой жидко-
стью.
